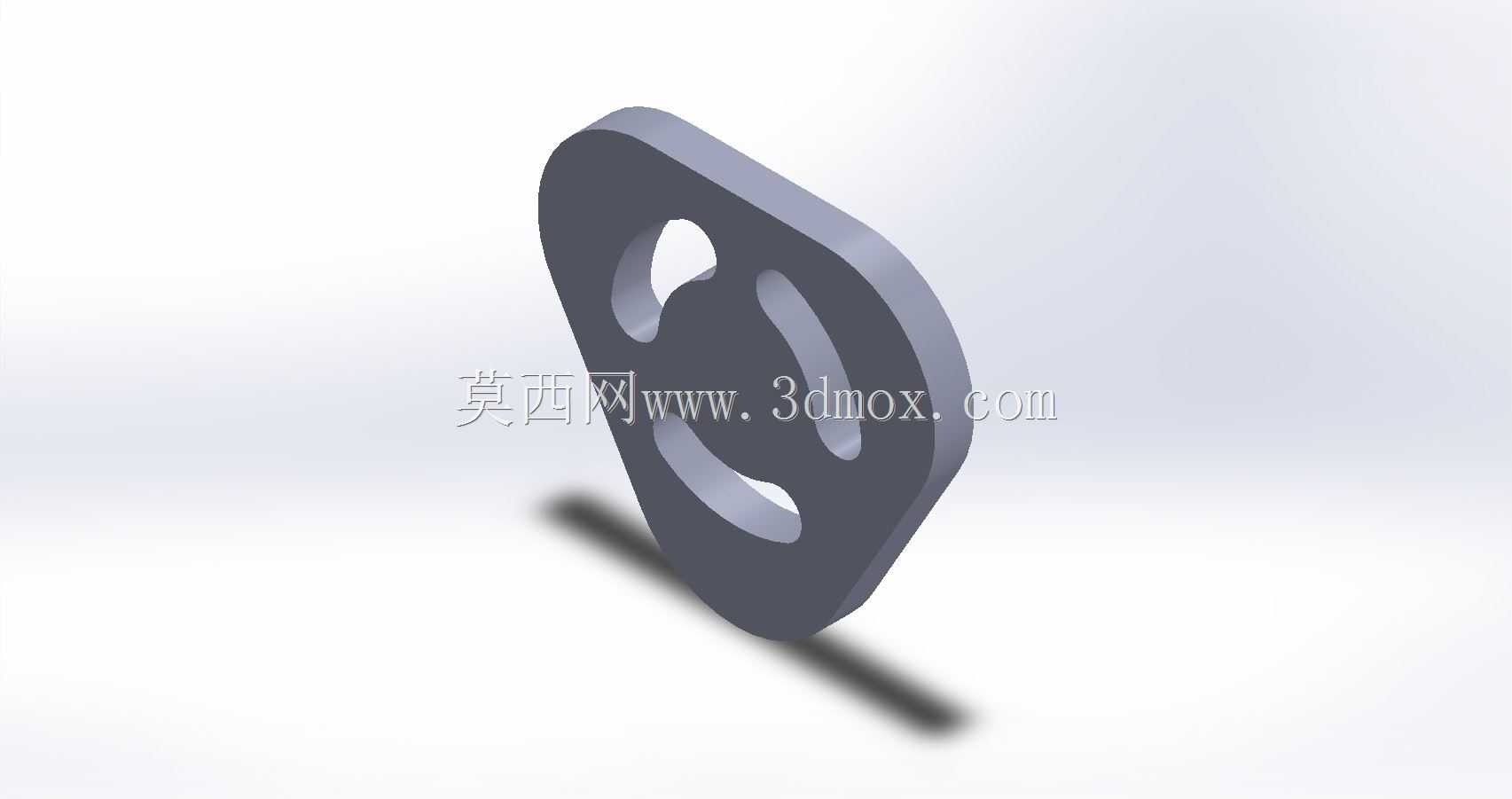

带异形镂空减重结构的三角连接垫片

　　这类带异形镂空的三角轮廓垫片，常应用在轻载传动机构的铰接点位、小型自动化设备的机架拼接处，以及民用机电产品的内部组件连接场景中，主要作用是分散连接螺栓的压紧应力，避免被连接件表面因局部压强过大出现压溃变形，同时通过自身的轮廓匹配安装位的定位特征，减少装配时的对位调整工作量。从结构设计逻辑来看，整体采用类三角的非对称轮廓，三个边角做了大圆弧过渡处理，没有尖锐的直角结构，一方面能降低冲压加工时的边角应力集中问题，减少成型过程中出现开裂的概率，另一方面也能避免装配和后期维护时尖锐边角划伤操作人员。板件上开设的三处异形长圆孔与圆孔组合的镂空结构，并非单纯为了减重，每一处镂空的位置都经过受力校核，避开了螺栓压紧的核心受力区域，

　　在保证整体结构刚度满足压紧力要求的前提下，尽可能去除多余材料，降低零件自身重量，对于批量应用的场景来说，也能有效控制原材料的消耗成本。这类垫片的厚度通常根据连接点位的载荷等级匹配，常规轻载场景下厚度在2-5mm区间，安装时需要注意轮廓的对位方向，三个镂空位要对应被连接件上的避让槽，避免凸起结构与垫片发生干涉，螺栓锁紧时要采用对角分步拧紧的方式，保证垫片整个接触面受力均匀，不会出现偏压导致的垫片翘曲问题。设计这类零件的三维模型时，首先要确认安装点位的边界尺寸，包括螺栓孔的分布圆直径、被连接件的接触面轮廓范围、周边需要避让的结构尺寸，先绘制出整体的外轮廓草图，再根据受力分布规划镂空区域的形状和位置，所有的边角都要添加符合加工工艺要求的圆角，避免后续加工时出现应力集中缺陷，建模完成后还要做虚拟装配校验，确认垫片与周边零件不存在运动干涉，同时模拟螺栓压紧后的受力分布，验证镂空结构不会导致垫片刚度不足出现变形。
