日东工器外螺纹快插气动接头结构

　　这款快插接头是气动管路系统里的常用连接件，日常在车间气动工具接驳、自动化设备气路排布、小型液压测试台管路搭建场景里都能见到它的身影，核心作用是实现管路的快速对接与断开，省去传统螺纹接头反复拧转的繁琐步骤，能大幅缩短设备气路拆装、工位切换的作业时间。从结构设计来看，接头一端采用外六角结构，是专门给扳手预留的夹持位，安装时可以用开口扳手稳稳卡住六角面施加扭矩，避免拧紧过程中接头本体跟转打滑，也能防止过度拧转导致的螺纹损伤，六角的对边尺寸是按照常规气动接头的通用安装边界设计的，适配市面上绝大多数标准扳手的开口规格，不需要准备特殊工装就能完成装配。接头的另一端是竹节式倒钩结构，这部分是用来插接柔性气管的，倒钩的环向凸起做了渐变坡度设计，

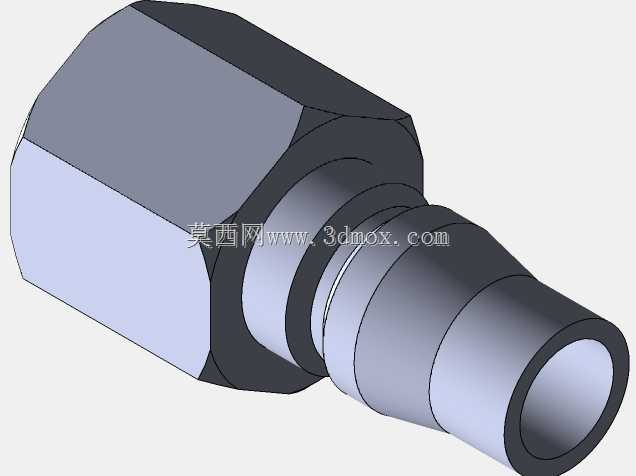

　　气管插装时顺着坡度能轻松推入，插到位后倒钩的直角边会牢牢卡在气管内壁，配合管箍锁紧之后，即便管路带压工作也不会出现气管脱落、漏气的问题，倒钩段的外径尺寸匹配常规气动软管的内径公差，不需要额外做扩口或者涂胶处理就能实现可靠密封。中间的多段阶梯轴结构不是随意设计的，每一段台阶都有对应的作用：靠近六角端的第一阶轴是密封限位面，对接配套母头时，这个端面会和母头内部的密封圈端面贴合，实现轴向密封；中间的环形槽是母头钢珠的卡位槽，接头插入母头到位后，母头内部的锁紧钢珠会卡入这个槽内，实现轴向固定，防止带压状态下接头被气压顶出；靠近竹节端的最后一段轴是插入导向段，端部做了小倒角处理，插气管或者对接母头时都能起到导向作用，避免硬插导致的密封圈切边、

　　气管内壁刮损问题。做三维建模的时候，这类接头的细节处理很考验建模功底，比如六角的倒角不能太大，否则会减小扳手的夹持接触面积，容易出现拧滑的问题；倒钩的凸起高度要控制在合理范围，太高会导致气管插装费力，太低又会锁不紧气管，容易脱管；环形卡位槽的槽宽和槽深要匹配标准快插母头的钢珠尺寸，公差控制在零点几毫米的级别，不然会出现插不进去或者插进去锁不住的情况。在实际设备选型时，要注意这类接头的六角端螺纹规格要和设备上的安装内螺纹匹配，竹节端的尺寸要和所用气管的内径对应，同时要根据管路的工作压力、流通介质类型选择对应的材质，常规气动回路用铜镀镍或者不锈钢材质都能满足需求，如果是有腐蚀性介质的管路，就要选316不锈钢材质的版本，避免接头被腐蚀出现泄漏。
