钣金结构电气控制防护箱体设计

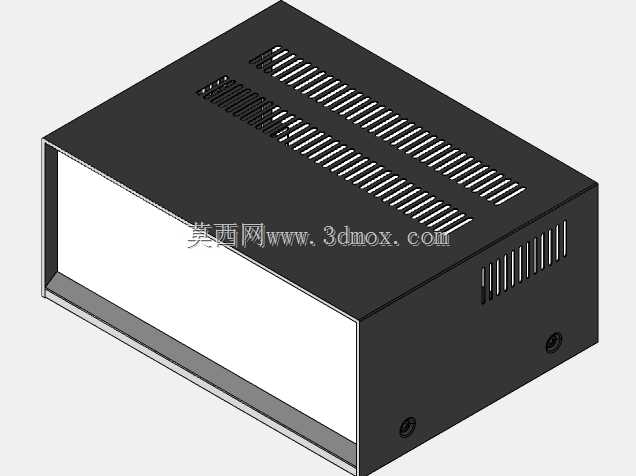

　　这款钣金材质的电气防护箱体，主要面向小型工业控制回路、桌面式测控设备、小型信号采集终端的安装场景使用，日常多配套在实验室测试台、小型自动化单机、工位级数据采集装置中，承担内部电气元件的物理防护、电磁屏蔽与规整布线的作用。从结构设计逻辑来看，整体采用弯折拼焊的钣金成型工艺，箱体主体为封闭式六面结构，正面预留嵌入式面板安装位，可适配数显表、控制按钮、信号指示灯等外露操作元件的安装需求，面板与箱体主体采用折边咬合加紧固件固定的方式，既保证拼接处的结构强度，也能避免尖锐边角外露带来的操作安全隐患。箱体顶部与侧面设计有阵列式长条散热通孔，开孔方向顺着内部元件的自然热对流路径排布，在不额外加装散热风扇的前提下，就能满足小功率继电器、端子排、

　　小型控制板的日常散热需求，同时开孔的缝隙尺寸经过控制，可阻挡常规尺寸的金属碎屑、灰尘落入箱体内部，兼顾散热效率与防护等级要求。箱体侧面预留的固定孔位，既支持桌面平放使用，也可通过配套支架实现壁挂安装，安装边界可适配常规的墙面布线槽、设备机架侧装位，安装时无需额外对箱体进行二次打孔加工。箱体内部预留了充足的导线排布空间，侧面设计有走线卡槽位，可将强电动力线与弱电信号线分开布设，减少不同线路之间的信号干扰，内部的安装底板采用可拆式设计，电气元件可先在底板上完成接线组装后再整体推入箱体固定，大幅降低现场装配的接线难度。箱体边角处做了小半径圆角弯折处理，避免钣金加工后的锐边划伤装配人员，表面采用哑光喷塑处理，既提升外壳的耐锈蚀能力，

　　也能减少工业现场光线照射产生的反光干扰，适配车间多光源的作业环境。在实际选型适配时，可根据内部安装元件的总厚度调整箱体进深，正面面板的开孔可根据实际搭载的显示、操作元件尺寸做定制化调整，散热孔的排布密度也可根据内部元件的总发热功率做对应优化，整体结构的加工难度低，常规钣金加工车间即可完成量产加工，无需开制复杂模具，适配小批量定制化的电控设备配套需求。
