IEI AV102型流体分配阀结构设计

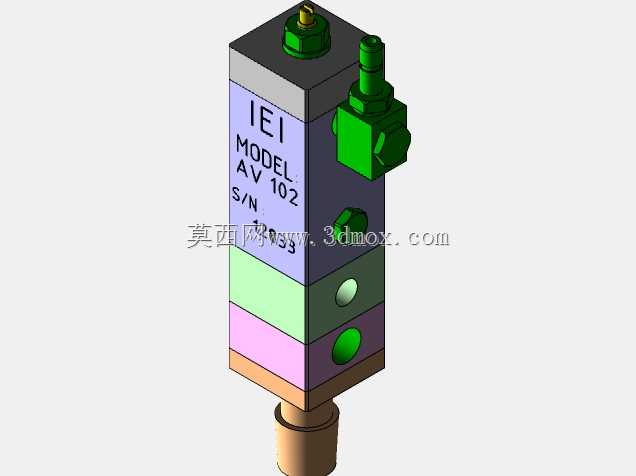

　　在精密流体控制场景中，这类小型定量分配阀常被集成在桌面式点胶工作站、微量试剂灌装工位以及小型润滑脂加注设备上，负责将储料端输送来的流体按照设定的通断节奏、输出剂量精准送到作业点位，相比大口径工业控制阀，它的控制精度更高，适配的流体粘度范围覆盖低粘度溶剂到中粘度润滑脂、环氧胶类介质，能满足电子组装、小零件注油、实验室试剂分装这类对剂量误差要求严苛的工序需求。从结构设计逻辑来看，这款阀采用堆叠式模块化布局，顶部的两个绿色接头分别对应流体输入口与控制气路接口，阀体侧面的调节旋钮用来微调输出行程，以此改变单次动作的流体输出量，不同颜色的分层块分别对应气腔、流体腔、密封隔层与出料连接段，这种分层设计既方便加工时单独做各腔室的精度管控，

　　也便于后期维护时快速更换密封件，不用整体拆解整个阀体。阀体主体的方形截面设计，是为了适配设备安装板上的方孔固定位，相比圆形阀体，方形结构不需要额外做防转定位，直接通过侧面的锁紧螺丝就能完成固定，安装时的对中效率更高，底部的圆柱形出料嘴采用标准快插接口尺寸，能直接对接不同口径的点胶针头或者出料管路，不需要额外做转接头适配。设计时需要重点考虑各腔室之间的密封隔离，气腔与流体腔之间的密封件要兼顾动作频次与耐介质腐蚀性能，避免气路串入流体或者流体泄漏到气路部分造成阀动作失效，阀体侧面的两个圆形沉孔是内部流道的加工工艺孔，后期用密封堵头封堵，这种加工方式能减少复杂的内部斜孔加工，降低阀体的加工难度与成本，同时保证流道内壁的光滑度，

　　减少流体残留。在安装边界上，这款阀的整体轴向尺寸紧凑，安装时只需要在设备面板上预留对应方形截面的安装孔，顶部预留出管路接头的插拔空间，侧面预留调节旋钮的操作空间即可，不需要额外的大尺寸安装支架，能有效节省设备内部的安装空间，适配紧凑型工作站的布局需求，出料端的伸出长度也做了优化，能贴近作业点位，减少流体在出口段的残留滴漏问题。
