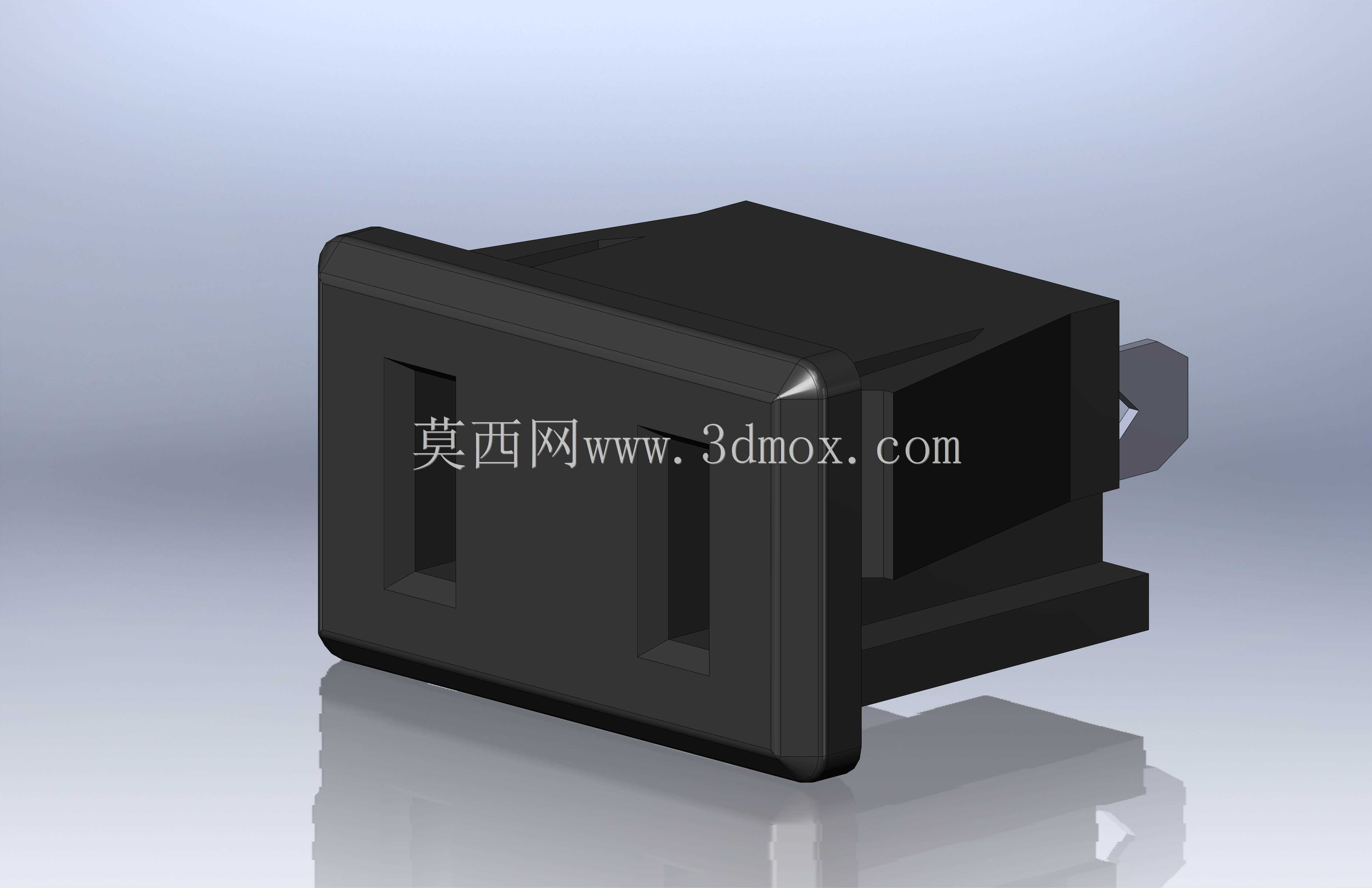

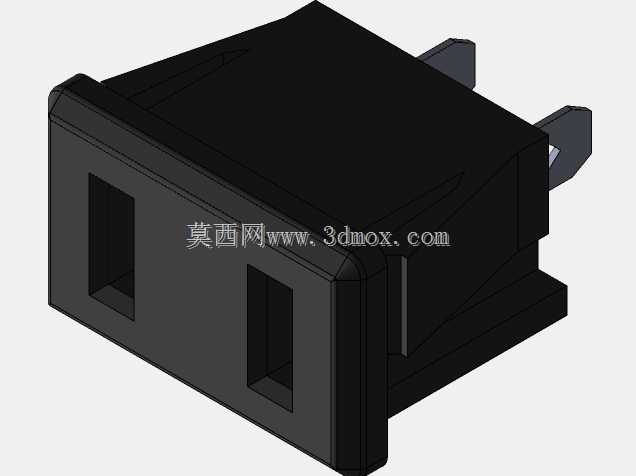

2.5A非极化交流电源插座结构设计

　　这款2.5A非极化交流电源插座，是小功率交流供电回路里常用的板端接插部件，日常在小型家电、桌面办公设备、仪器仪表的供电输入端口都能见到它的身影，主要作用是实现交流市电与设备内部供电回路的可靠导通连接，同时兼顾安装后的结构稳固性与使用过程中的插拔安全性。从结构设计逻辑来看，非极化的插合界面没有极性防呆结构，两个插套的尺寸、位置完全对称，适配两扁插形式的公头，插拔时无需区分插脚方向，能降低日常使用的操作门槛，适配更多通用规格的两芯交流电源线。整体采用卡扣式面板安装结构，前端带限位法兰边，安装时只需在设备壳体上开出对应尺寸的矩形安装孔，将插座从壳体外侧推入，靠本体两侧的弹性卡扣卡紧在壳体壁面上，不需要额外打螺丝固定，

　　能大幅提升产线装配效率，法兰边与壳体贴合的位置预留了微小的密封余量，可减少日常使用中灰尘、溅水从安装缝隙进入设备内部的概率。插套部分采用高弹性铜合金材质冲压成型，表面做镀镍处理，既能保证多次插拔后的接触压力稳定，避免接触电阻过大导致的接头发热问题，也能提升铜件的抗氧化能力，延长插座的使用寿命。本体外壳采用阻燃级工程塑料注塑成型，绝缘性能满足强电部件的安全要求，同时材料具备足够的结构强度，插拔受力时不会出现壳体开裂、形变的问题。从安装边界尺寸来看，插座本体的长宽高比例紧凑，不会占用设备内部过多的布线空间，尾部的接线端采用焊片形式，既可以直接焊接导线，也能适配快速接插件压接，方便不同生产工艺的设备灵活选用。在实际选型应用中，

　　这类插座额定载流2.5A，适配额定功率不超过500W的交流供电设备，设计时需要注意安装孔的开孔公差控制在±0.1mm范围内，保证卡扣卡合后无松动，同时尾部接线位置要预留至少5mm的导线弯曲半径，避免导线弯折过度导致的线芯断裂，插套的对中精度控制在0.05mm以内，保证公头插入时不会出现卡滞、单边受力的情况，长期插拔使用后也不会出现插套松脱的问题。
