挂车气路连接手动控制接头结构

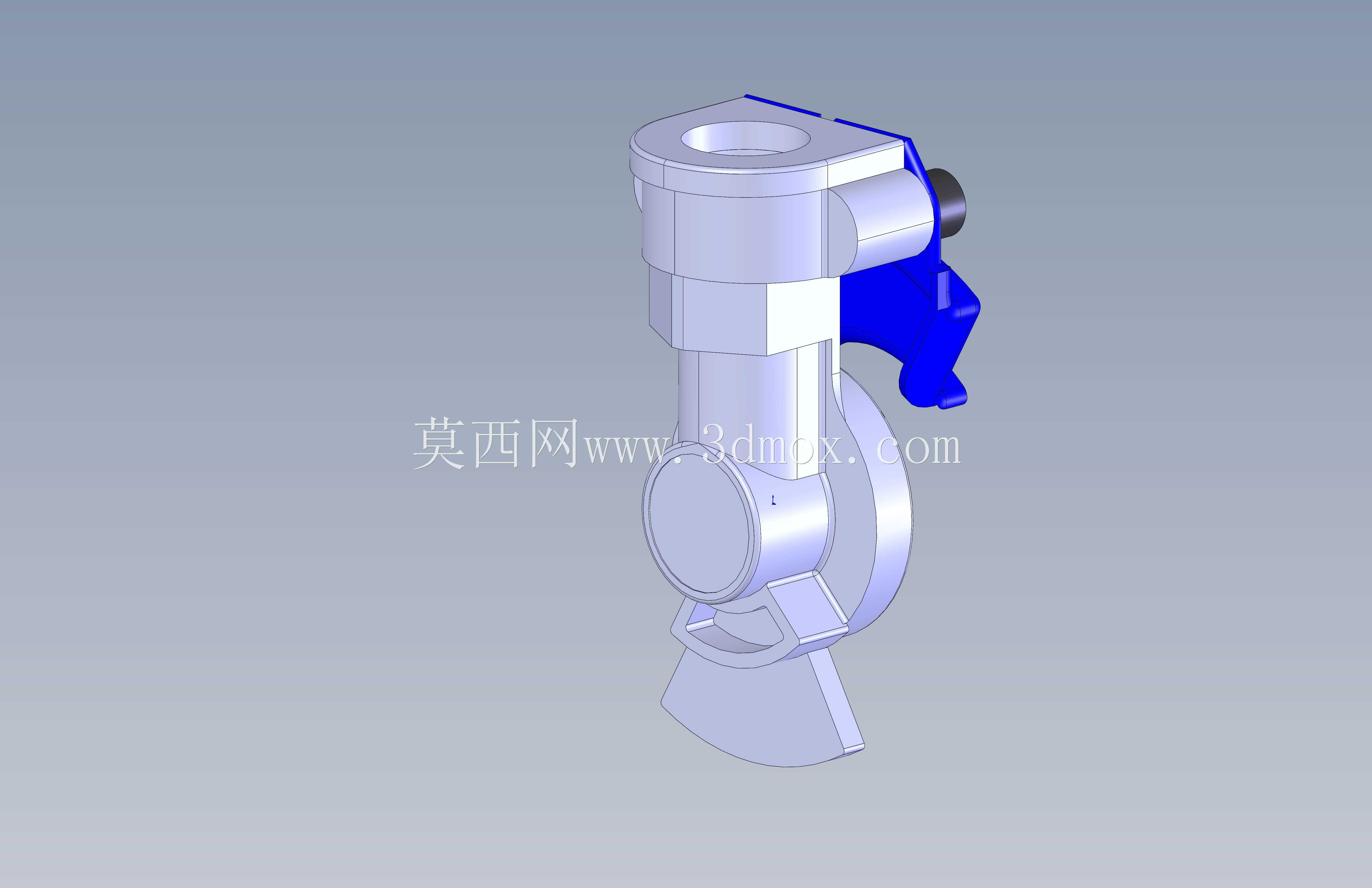

　　这类接头主要应用在货运挂车、农用拖斗等带气制动系统的拖挂设备上，是主车与拖挂单元之间气路通断控制的核心手动操作部件，日常作业中需要频繁完成对接、断开操作，对操作手感、密封可靠性、抗颠簸性能都有明确的工程要求。从结构设计来看，整体采用偏心摇臂式手动锁止结构，主体流道采用一体式铸铝壳体加工，既控制了整体重量，也能满足气路系统常规工作压力下的强度要求，侧面的蓝色扳动拨片做了弧度贴合设计，操作人员戴劳保手套也能快速完成扳动操作，不会出现滑脱问题。接头的对接端采用行业通用的锥面密封结构，对接时不需要额外加装密封垫片，依靠金属锥面的压紧配合就能实现可靠密封，适配市面主流规格的挂车气路对接接口，不需要做额外的转接改造就能直接替换原有损坏部件。

　　安装边界上，主体上部的固定座预留了两个标准安装孔位，可以直接固定在挂车车架前端的安装支架上，预留的管路连接端采用标准外螺纹接口，和常规气制动系统的硬管、软管总成都能直接适配，整体安装后突出安装面的尺寸控制在合理范围，不会因为车辆行驶中的颠簸出现和周边部件的运动干涉。设计过程中特意将手动操作的扳动行程控制在90度范围内，操作人员单手就能完成气路的通断切换，拨片的锁止位置做了卡位结构，车辆行驶过程中不会因为振动出现意外脱开、气路泄漏的问题。接头下部的对接锁紧结构采用偏心压块设计，对接时只需要将公头插入到位，扳动拨片就能自动完成锁紧密封，断开时反向扳动拨片就能自动顶开对接接头，不需要额外的工具辅助，能大幅提升场站甩挂作业的操作效率。

　　流道内部做了平滑过渡处理，不会出现气路节流导致的制动响应滞后问题，所有外露的运动部件都做了圆角处理，日常维护擦拭时不会划伤操作人员，整体结构没有易损的小尺寸零散零件，长期在户外扬尘、淋雨的工况下也能保持稳定的操作性能，不会出现锈死扳不动的问题。
