带液压坡道的三轴牵引拖挂平板结构

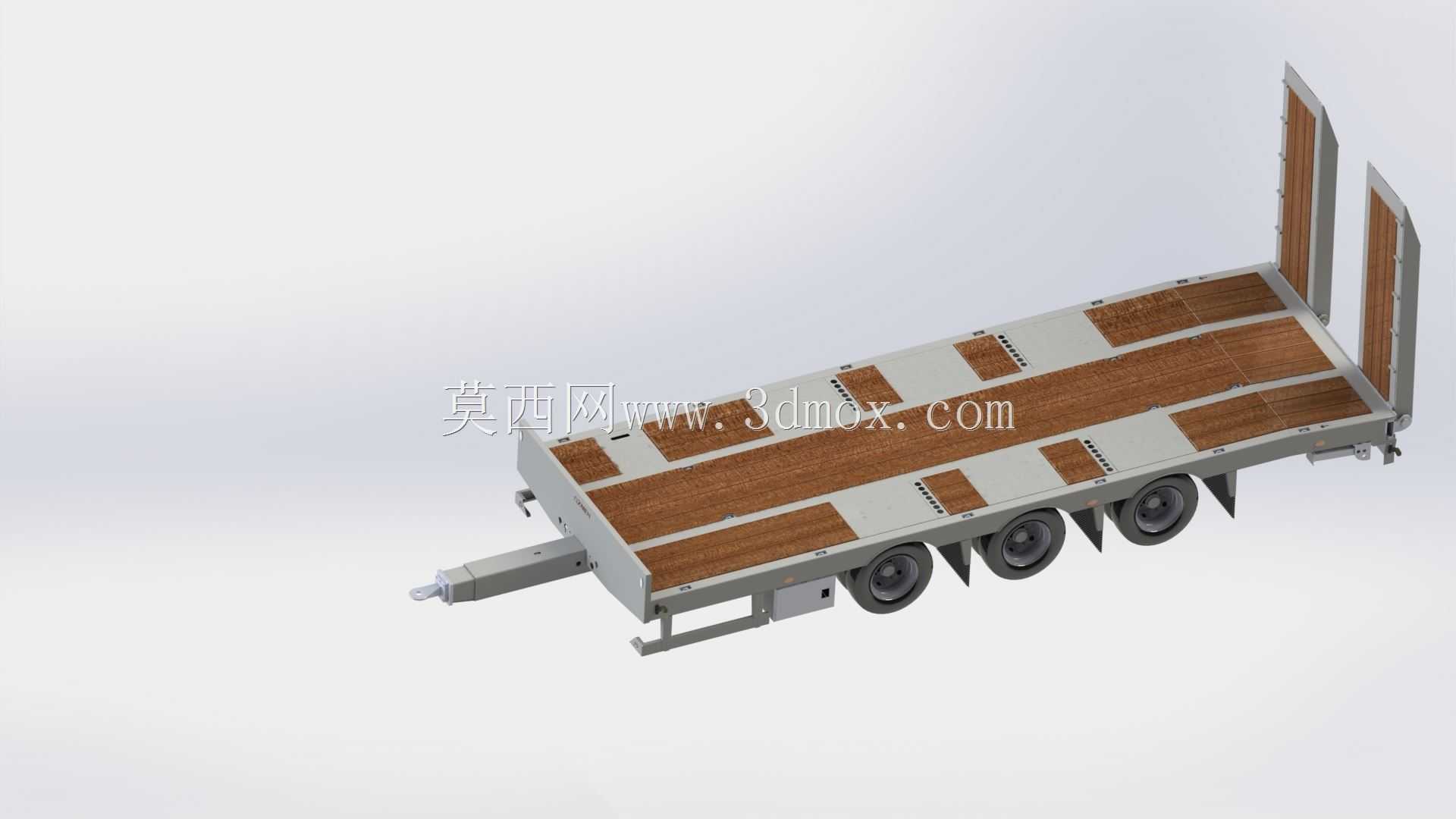

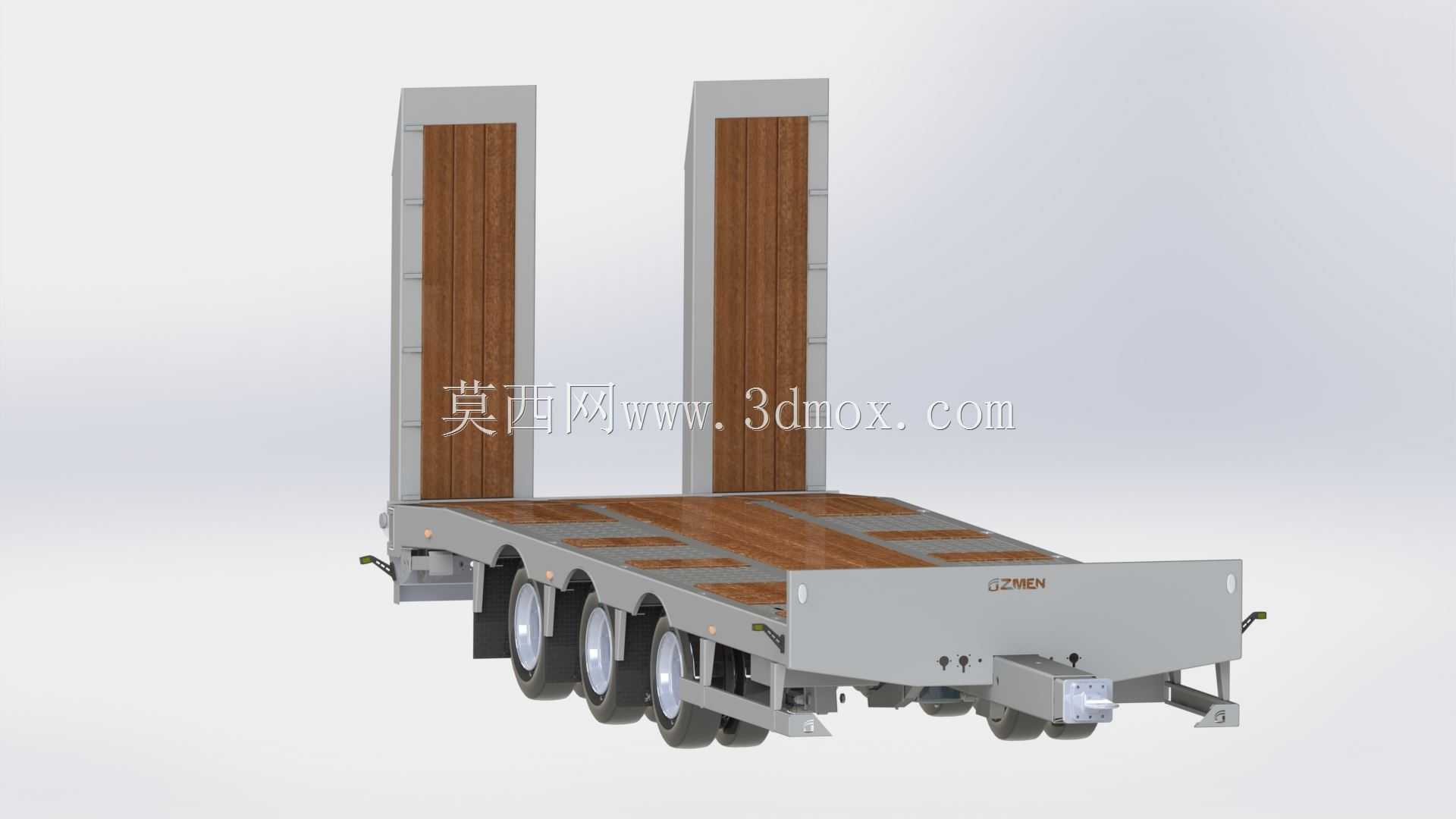

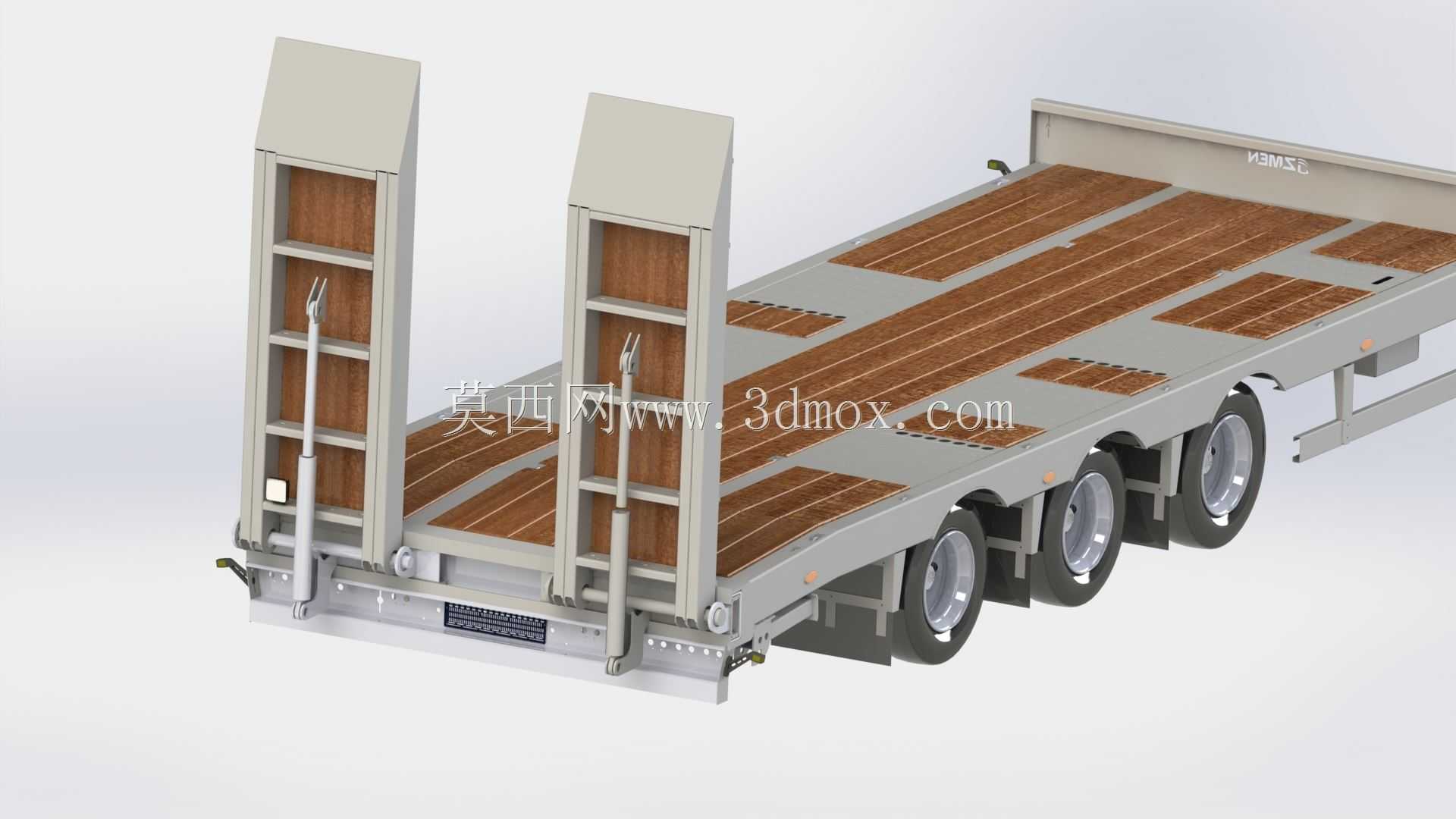

　　这款三轴牵引拖挂平板的设计，核心面向厂区内重型轮式设备转运、短途工程机械转场、小型农用机具跨区调度这类场景，区别于公路长途货运挂车，它的结构更侧重低平台装卸便利性与非铺装路面的通行适配性。从结构布局来看，平板主体采用分段式防滑承载面，中间区域铺设木质防滑垫层，两侧预留金属防滑条与系留锚点，锚点沿平板纵向等距排布，可适配不同轮距设备的捆绑固定需求，避免转运过程中设备滑移。尾部的双开液压坡道是核心功能部件，坡道收起时可作为平板尾部的挡护结构，防止转运过程中设备后溜，展开后坡度控制在12度以内，可满足小型挖掘机、滑移装载机、高空作业平台这类自带行走机构的设备自行上下，无需额外吊装设备配合，大幅降低装卸环节的设备投入与时间成本。

　　底盘部分采用三轴等距排布的轮组结构，单轮配备独立的钢板弹簧减震组件，可有效分散重载时的轴荷，单轴载荷设计匹配常见的轻型牵引车头牵引能力，牵引连接端采用标准的球形牵引销结构，适配多数轻型货车、拖拉机的后牵引接口，连接部位设置缓冲阻尼块，可吸收起步、制动时的纵向冲击，减少牵引架的疲劳损伤。设计过程中优先控制平板的离地高度，满载状态下平板承载面离地高度控制在750毫米以内，既保证了坡道展开后的坡度平缓度，也能降低整体重心，提升行驶过程中的侧倾稳定性。平板两侧设置嵌入式的示宽标识安装位，尾部预留灯光接口，可根据使用需求加装转向灯、刹车灯，满足厂区外短途道路行驶的合规要求。车架主体采用矩形钢管焊接成型，关键受力节点做了加强筋补强，

　　牵引架与主车架连接部位采用箱型结构设计，可承受牵引过程中的扭转与拉压复合载荷。整体结构的安装边界预留了足够的改装空间，用户可根据自身使用需求在平板两侧加装防护栏、工具箱，或者在承载面加装绞盘机构，用于牵引无自行能力的重型设备上下平板。轮拱位置做了内凹式设计，既避免了车轮跳动时与平板承载面发生干涉，也最大化利用了平板的有效承载宽度，平板有效承载宽度可覆盖2.2米以内的轮式设备，长度方向可容纳6米以内的中小型工程设备，完全满足常见的厂区转运、工地短驳的使用需求。
