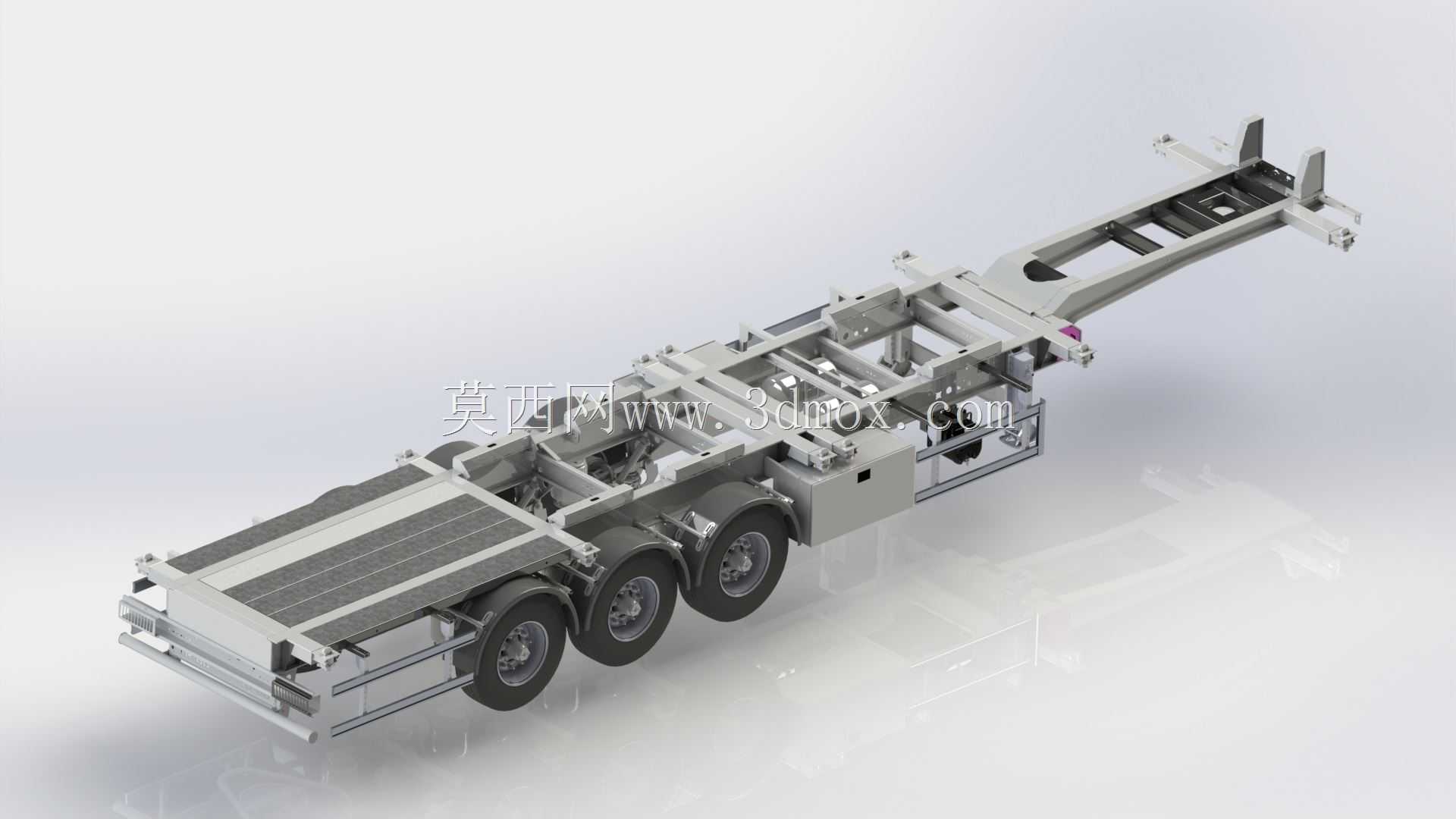

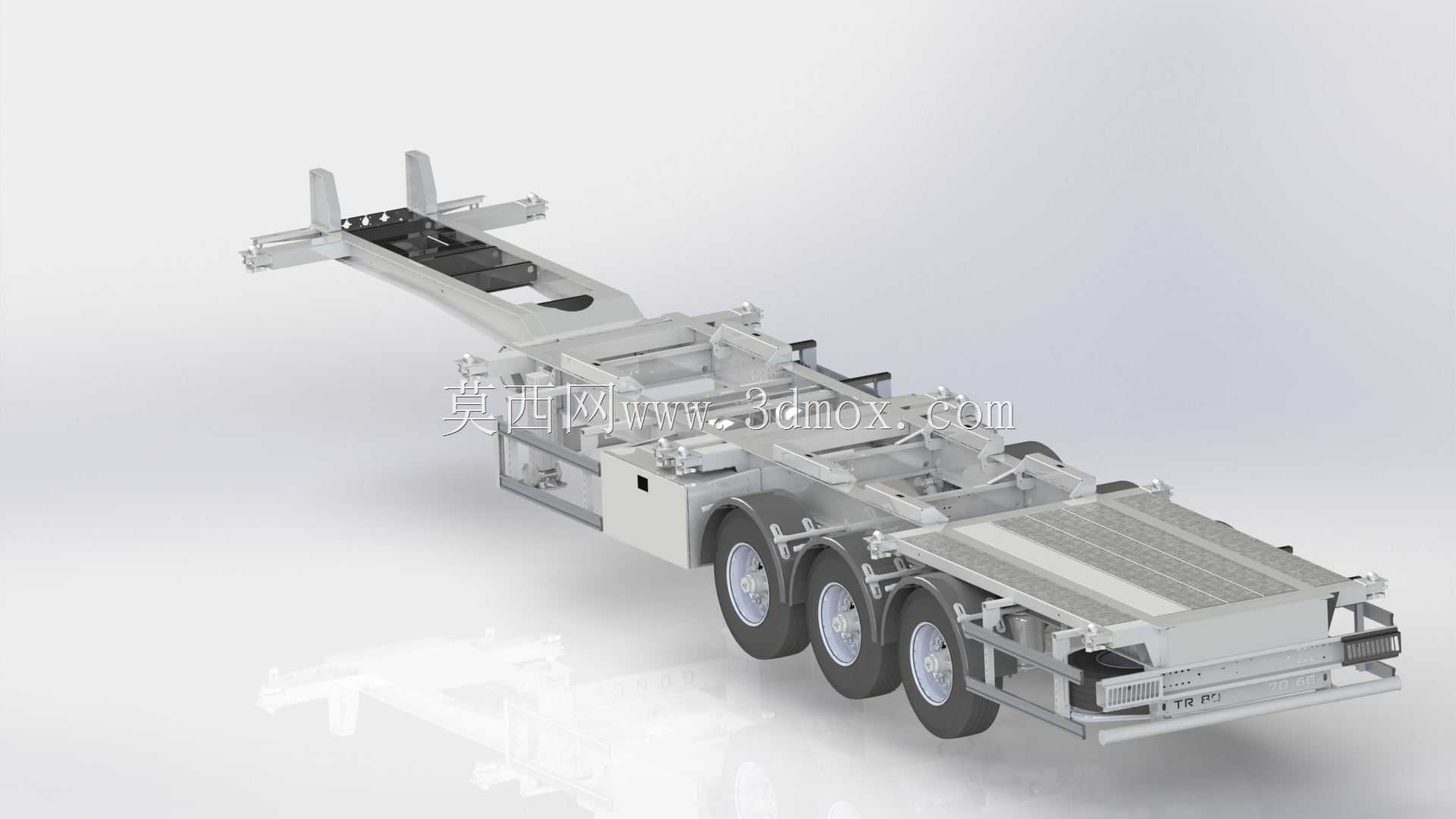

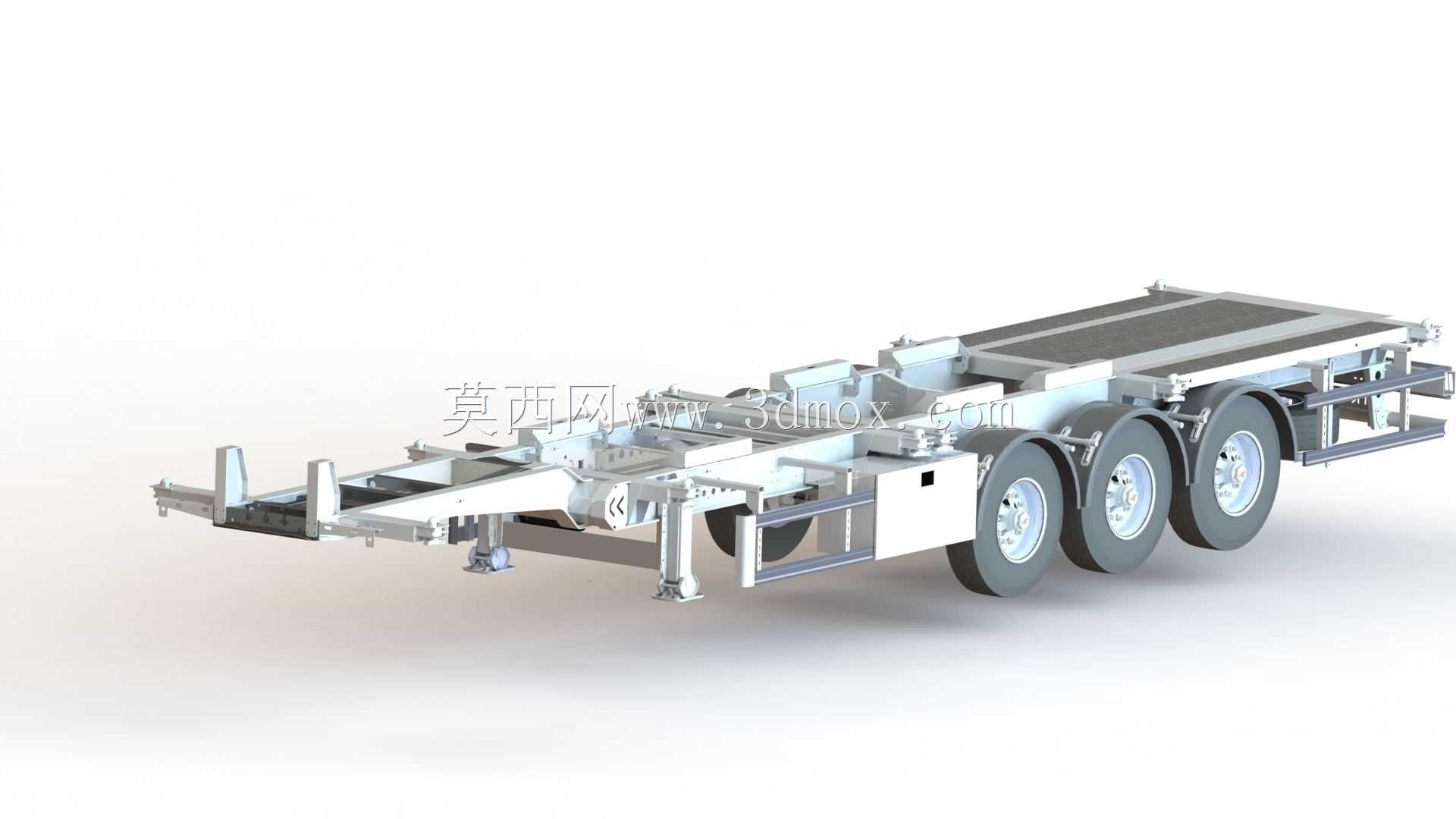

40英尺高柜集装箱运输半挂车骨架结构

　　该结构为适配40英尺高柜集装箱的公路运输承载骨架，日常主要应用于港口集装箱集散、干线公路集装箱货运、物流园区短驳等场景，是多式联运体系中衔接陆路运输的核心承载装备，可直接对接港口岸桥、堆场正面吊的装卸作业，无需额外改装即可完成标准集装箱的固定与转运。整体采用三轴承载布局，车架主体为纵梁贯通式焊接结构，主纵梁采用变截面工字梁设计，鹅颈段高度适配标准牵引销安装高度，可匹配主流重型牵引车头的挂载高度，避免挂载后出现集装箱前部高度超限的问题，同时鹅颈段的弯折结构可有效分散牵引过程中的纵向冲击载荷，降低车架根部的应力集中风险。车架上平面设置有标准集装箱转锁安装位，对应40英尺集装箱的四个底角件位置，同时预留了20英尺集装箱的转锁安装点位，

　　可兼容两种规格标准集装箱的固定需求，转锁安装座采用加厚钢板焊接成型，可承受集装箱满载状态下起步、制动、转弯过程中的横向与纵向冲击力，避免运输过程中集装箱移位。行走系统采用三轴并装布局，每轴配备双轮胎安装位，板簧安装座直接焊接在车架纵梁下翼面，悬架系统采用常规的钢板弹簧平衡悬架结构，可适配不同等级公路的路面颠簸工况，平衡臂的铰接点位置经过载荷分配计算，可保证三轴轮胎在不平路面下的接地压力均匀，避免单轴载荷过大引发爆胎或车架变形。车架尾部设置有导正结构与后防护装置，导正块可在集装箱吊装落位时引导角件对准转锁位置，降低吊装对位的操作难度，后防护装置符合道路货运车辆的安全防护要求，可防止后方小型车辆钻入挂车底部。车架侧部设置有工具箱、

　　储气筒、制动管路的安装位，所有安装点位均预留了标准安装孔位，可直接适配常规挂车的气制动系统、电气系统组件，无需二次打孔焊接。牵引销位置采用加强型焊接结构，牵引板厚度满足重载牵引的强度要求，牵引销中心至最后一轴的距离符合道路车辆外廓尺寸的相关要求，可保证车辆转弯时的通过性，避免轮胎与车架发生干涉。车架整体的宽度尺寸符合标准货运挂车的宽度要求，上平面高度在满载状态下可保证40HQ集装箱的总高度不超过公路限高要求，可顺利通过常规的限高杆、涵洞、桥梁等道路设施。在结构设计过程中，纵梁的腹板厚度、翼缘板厚度均按照额定满载载荷进行了强度校核，关键受力位置如鹅颈根部、悬架安装座、转锁安装座处均设置有加强筋板，可有效降低交变载荷下的疲劳开裂风险。

　　制动管路采用沿纵梁内侧布置的方式，可避免行驶过程中被飞溅的石子击打损坏，电气线路采用穿管防护的方式，所有接线点位均预留了防水接插件安装位置，可适配雨天、扬尘环境下的使用需求。车架前端设置有与牵引车头对接的气路、电路连接面板，接口位置符合挂车通用标准，可快速完成与不同品牌牵引车头的对接作业，无需调整管路长度。该骨架结构无自装卸功能，完全依赖外部吊装设备完成集装箱的装卸作业，因此车架上平面无额外的举升、翻转机构，整体自重更轻，可承载的有效载荷更高，适合长途干线的集装箱运输场景，相比平板式挂车，该骨架结构的迎风阻力更小，高速行驶时的燃油经济性更优，同时镂空的车架结构可减少行驶过程中的风阻，也便于日常检查维护制动系统、行走系统的部件状态，无需拆卸额外的覆盖件即可完成常规的维保作业。
