多规格集装箱三轴运输半挂车骨架结构

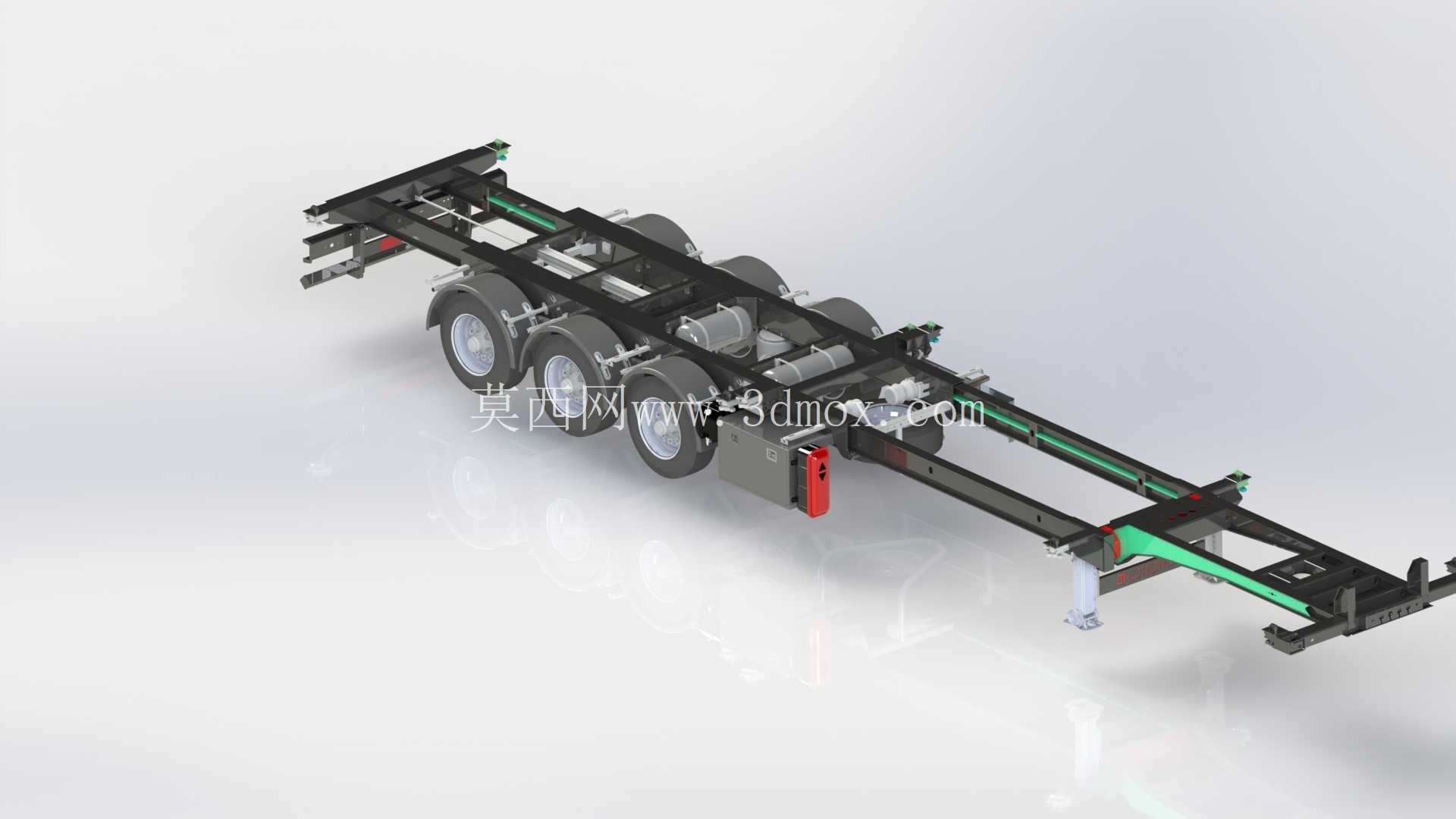

　　该结构围绕港口、堆场、干线物流及集装箱转运场景展开，核心任务是在不设置货厢栏板的前提下，通过骨架式承载平台完成20ft、30ft、40ft、45ft等多种标准箱体的固定与运输。车架主体采用纵梁贯通、横梁分段布置的形式，前端设置牵引销区域，用于与牵引车鞍座对接；后部集中布置三轴行走系统，轴间距离按照重载转弯、轮胎跳动和制动管路布置综合确定。

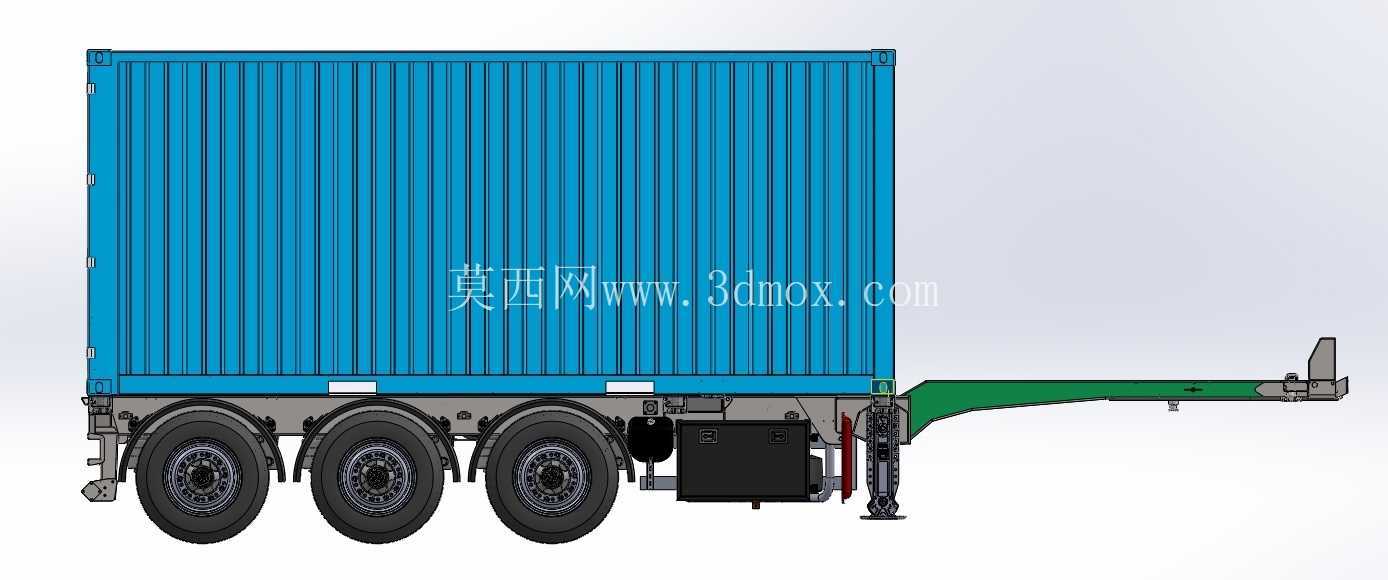

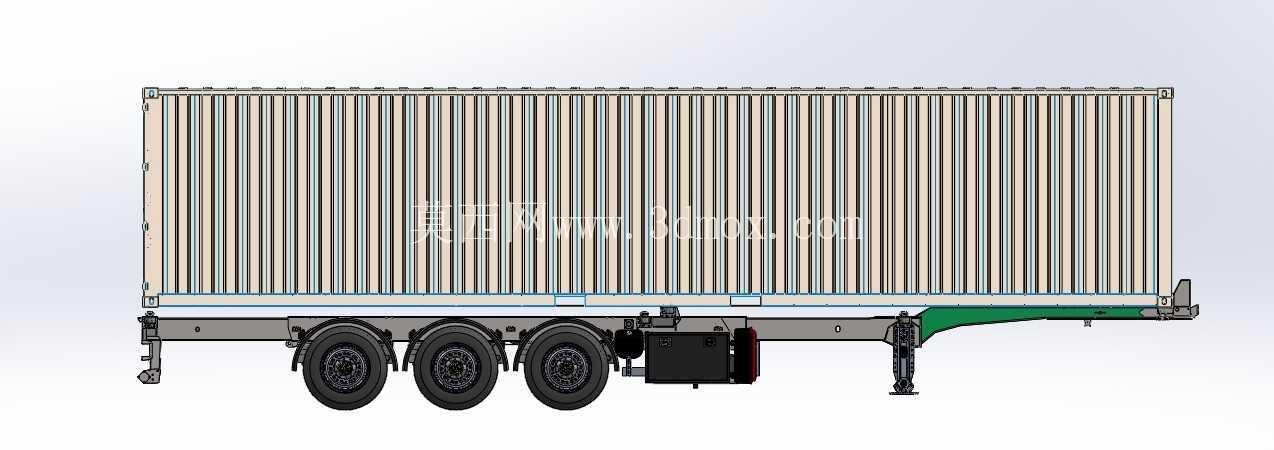

　　从实际用途看，这类骨架半挂车并不直接承载散料，而是依靠集装箱角件位置传递载荷。箱体落位后，扭锁或转锁机构与角件孔配合，限制箱体在起步、制动、侧向转弯和颠簸路面中的位移。模型中车架上平面预留了多组锁座安装点，能够兼容单只20ft箱体、单只30ft箱体、两只20ft箱体组合，以及40ft、45ft长箱体的布置需求。这种多锁点方案使同一台挂车在港口短驳、铁路场站还箱、公路干线调拨之间切换时，不必更换承载设备。

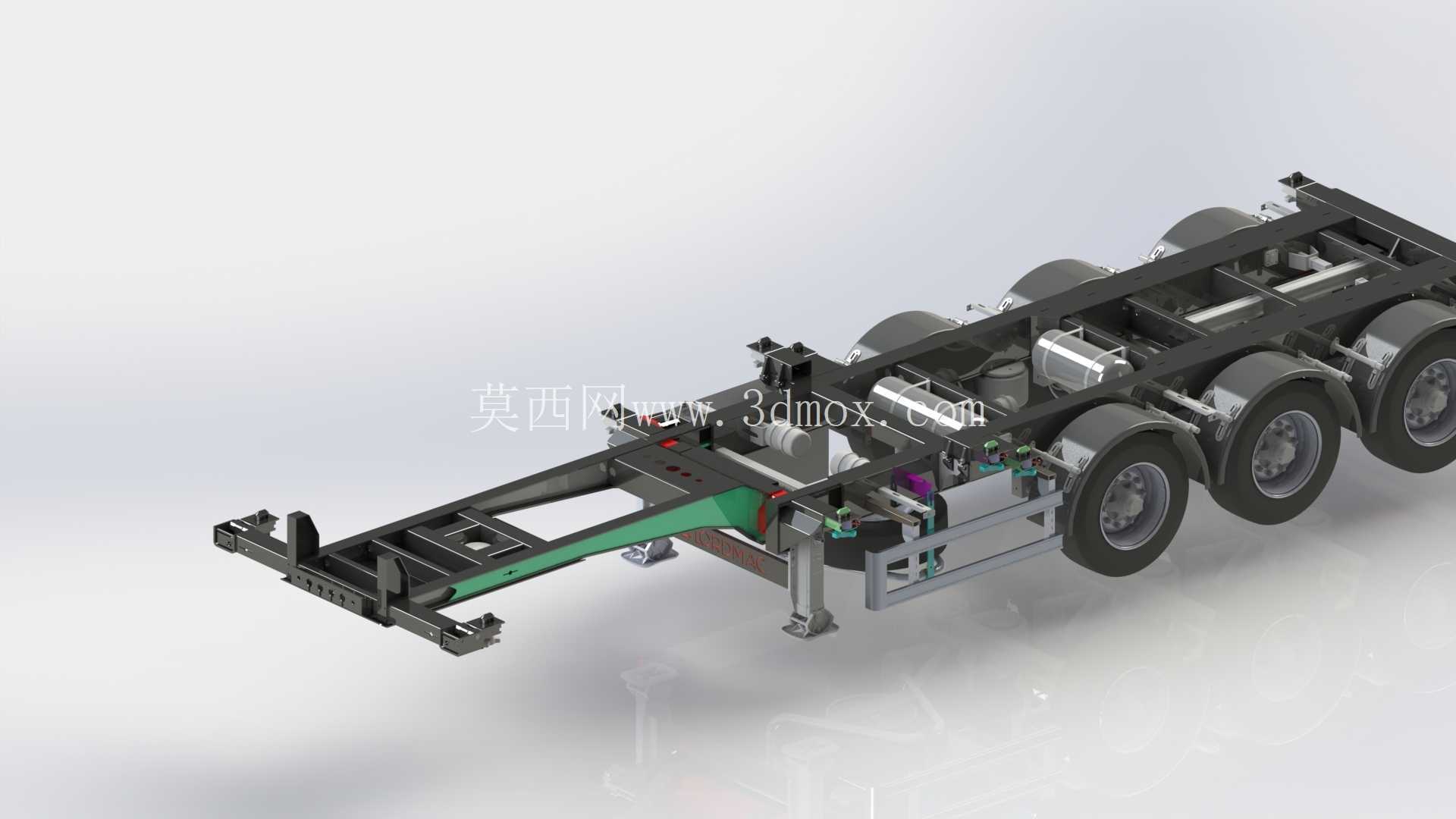

　　结构设计上，两根主纵梁承担主要弯矩，梁高在牵引区、中部承载区和后悬区之间按受力差异过渡。牵引销附近需要承受竖向冲击与纵向牵引、制动反力，因此腹板、牵引板和加强肋的布置更密集；中段对应集装箱底角件位置，横梁与纵梁连接区形成集中支撑点；后悬部分则需兼顾尾灯、挡泥、防护和后保险杠安装边界。横梁并非等间距简单复制，而是结合箱体角件位置、悬架安装位置、气路电路走线空间进行排布，避免出现支撑点落在空腹区域的情况。

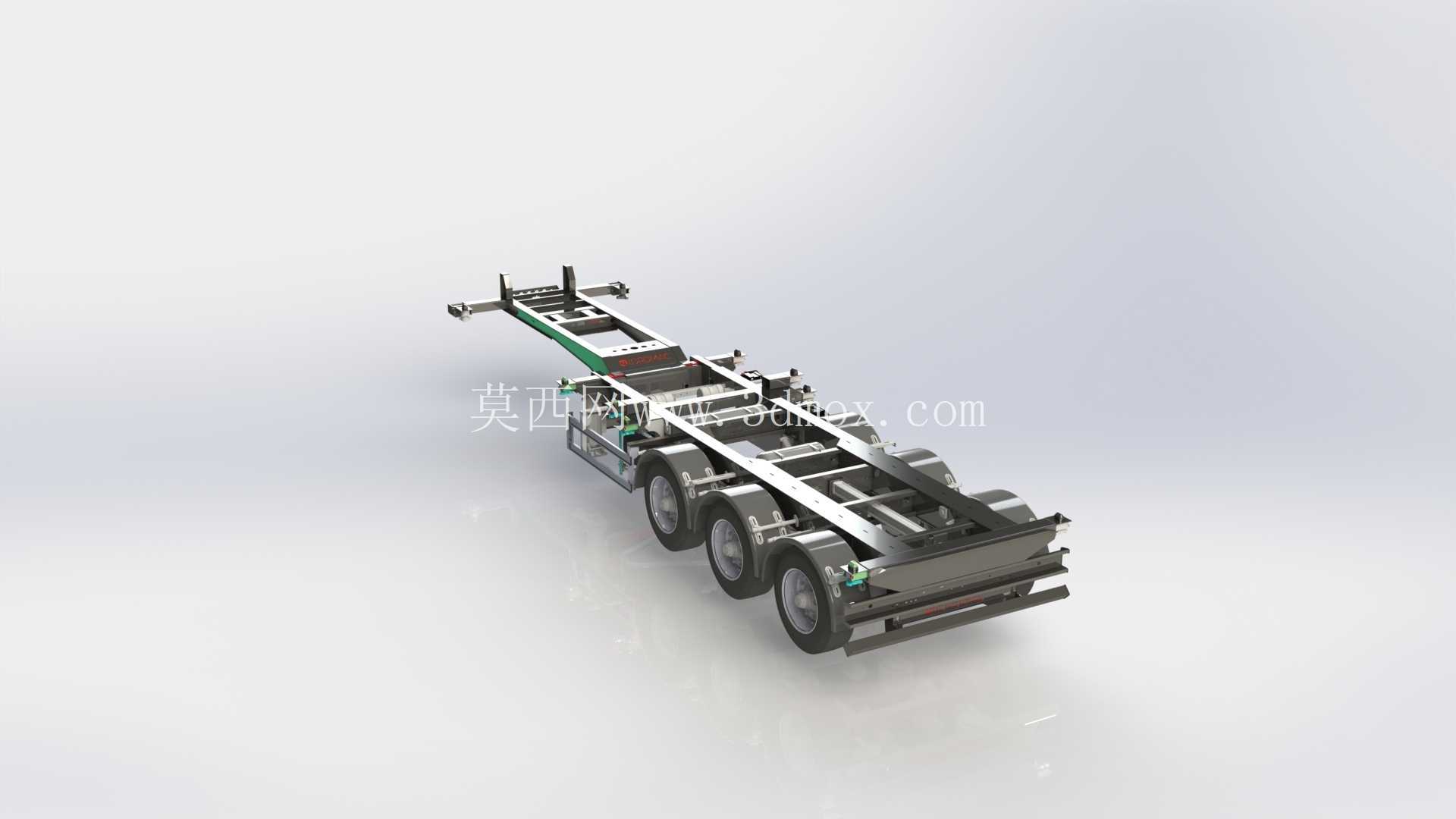

　　三轴行走部分采用钢板弹簧悬架与车桥组合的典型方案，车桥横向贯穿车架下部，板簧支座、推力杆、制动气室和轮毂制动鼓共同构成后部承载模块。三轴布置能够分散单轴载荷，适应满载集装箱时的总重限制；同时，相邻车桥之间保留轮胎转向和跳动间隙，防止在凹坑、坡道过渡或码头平台接缝处发生轮胎干涉。车架外侧可见灯具、气室、挡泥板及附属支架，这些细节虽然不决定主承载能力，却直接影响道路行驶合规性和后期维护便利性。

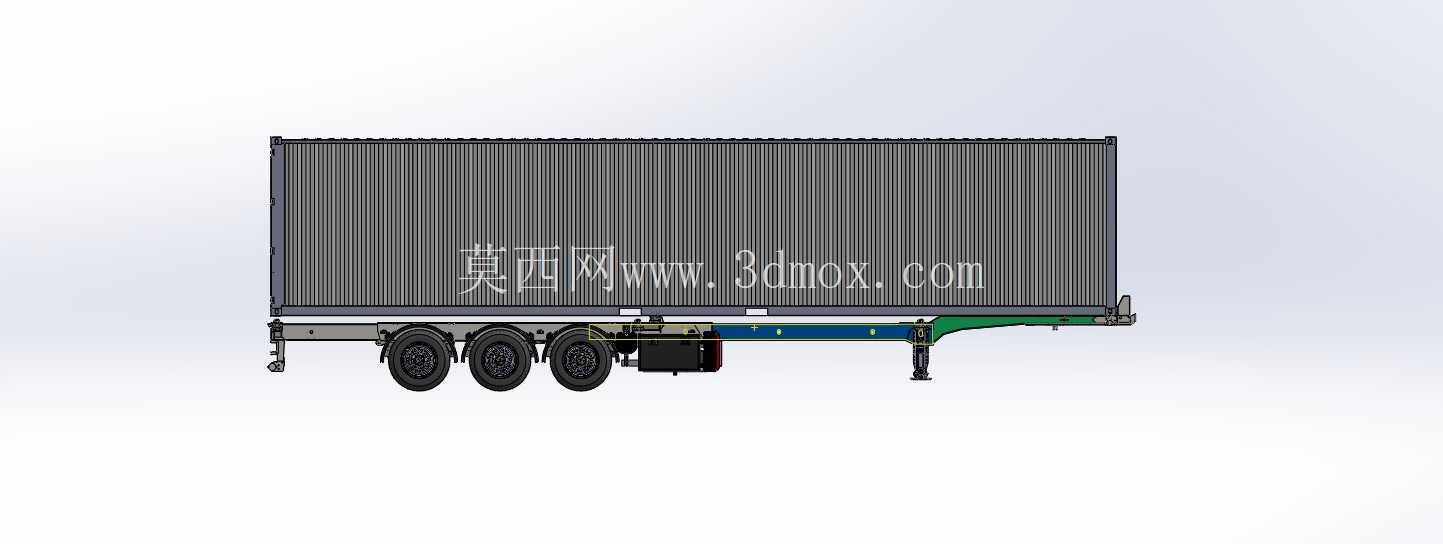

　　外形边界方面，整车长度按45ft箱体运输需求控制，上平面锁点向前后延伸；宽度方向遵循集装箱及道路车辆限界，轮胎外缘、侧防护与箱体侧面保持安全距离。高度方向的关键尺寸不是货厢高度，而是牵引销板高度、车架上平面高度、悬架跳动最低点和后防护离地高度。牵引销与鞍座的配合高度需与常用牵引车匹配，若高度偏差过大，会导致车架前后俯仰、轴荷分配异常，进而影响轮胎磨损和制动稳定性。

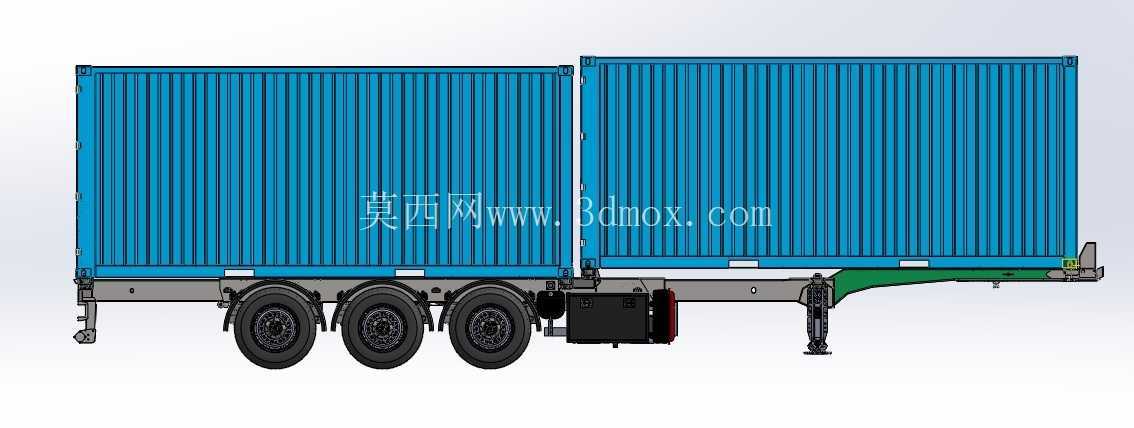

　　建模时需要重点控制集装箱角件锁点的相对位置。20ft箱体与40ft箱体的角件中心距不同，双20ft组合还涉及中间相邻角件的锁固空间，因此锁座不能只按外观摆放，必须以标准箱体底孔坐标为基准建立装配关系。主纵梁、横梁、悬架支架和车桥轴线宜采用参数化骨架控制，便于后续调整轴距、梁高和锁点位置。轮胎与车架之间应保留跳动包络，制动气室、管路和线束也需要避开板簧压缩极限区域。

　　在工艺层面，纵梁腹板与翼板、横梁接头、牵引板、悬架支座均属于焊接重点区域。模型中若要服务于生产深化，还需进一步补充板厚、坡口、加强板和焊缝空间；若用于方案展示，则应保证锁点、车桥、牵引销、侧防护和附属件的装配关系清晰。该结构的价值在于以简洁的骨架平台覆盖多种集装箱规格，通过标准化锁固位置和成熟三轴悬架配置，满足港口集散、场站转运和公路集装箱运输对承载效率、互换性与维护便利性的要求。
