三轴半挂自卸翻斗运输挂车结构

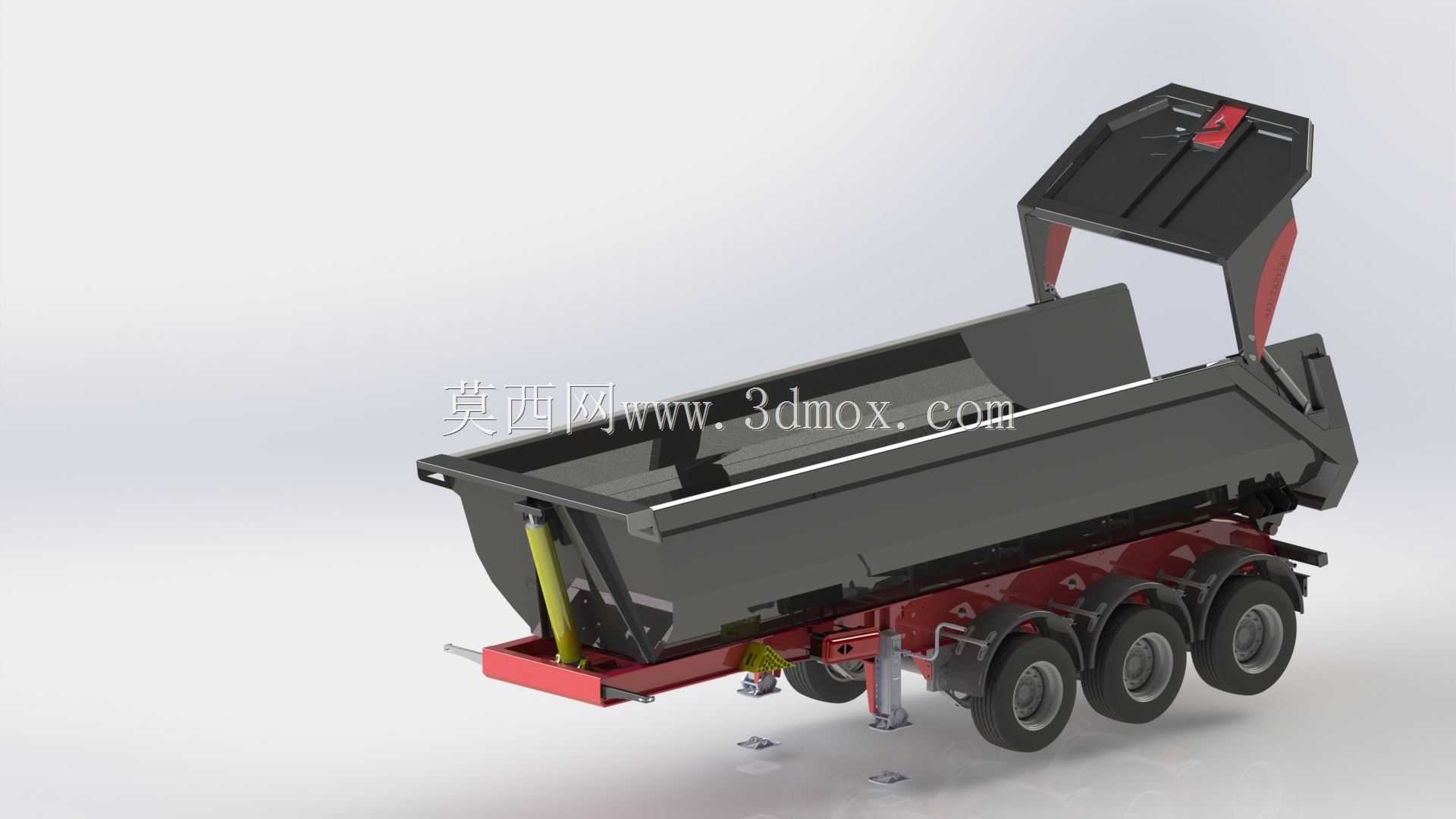

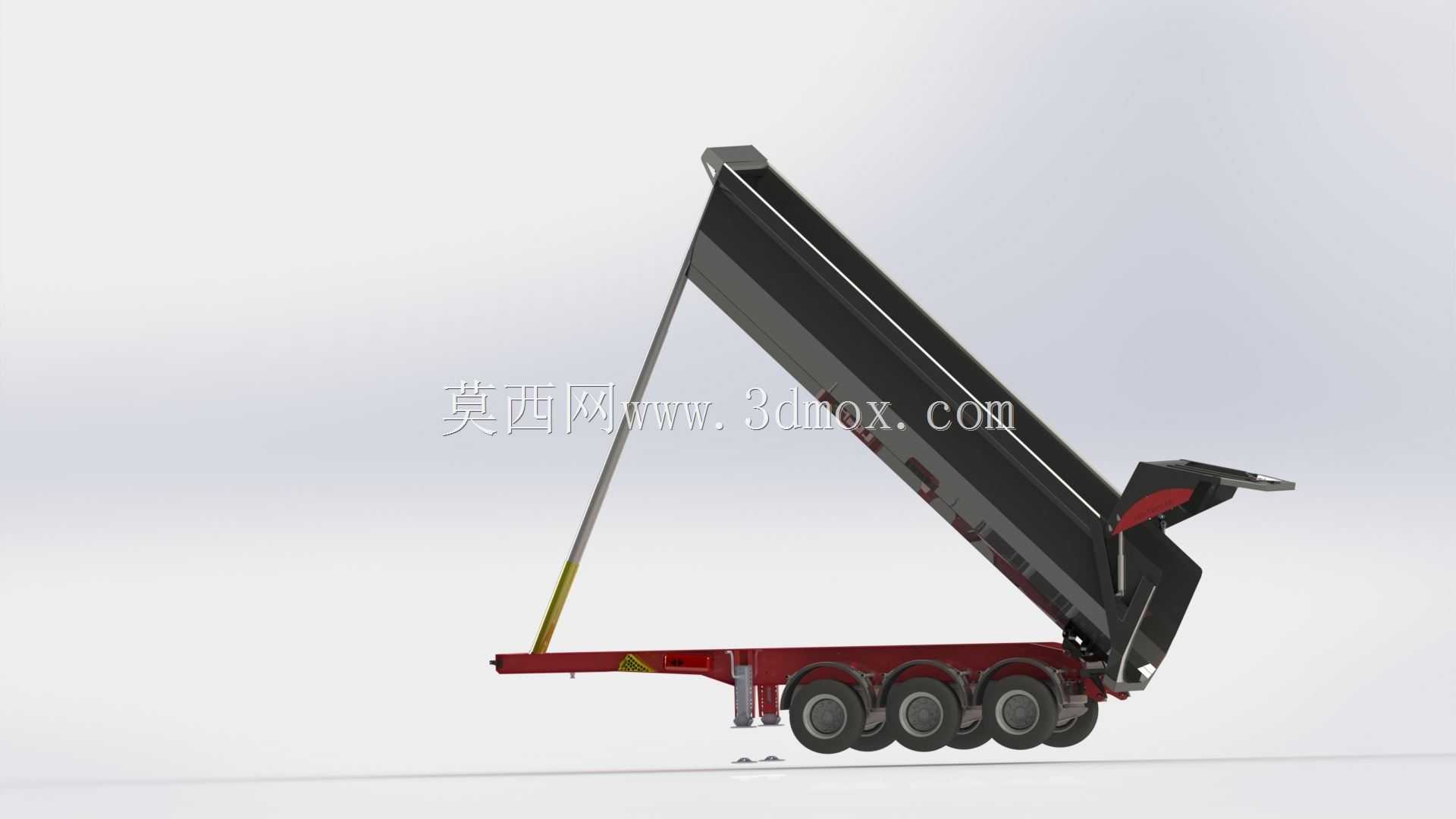

　　三轴半挂自卸翻斗主要面向散装物料的中长途转运与工地短驳场景，常见于砂石骨料、煤炭、矿粉、建筑垃圾及土石方运输。车辆通过牵引车头与半挂支承结构配合，在装卸点之间完成高密度物料运输；卸货时依靠举升机构将斗体绕后部铰点抬起，物料沿倾斜底板向后滑出，可显著减少人工清料时间，也能适应场地狭窄、卸料坑位固定的搅拌站、矿山、码头和基建现场。

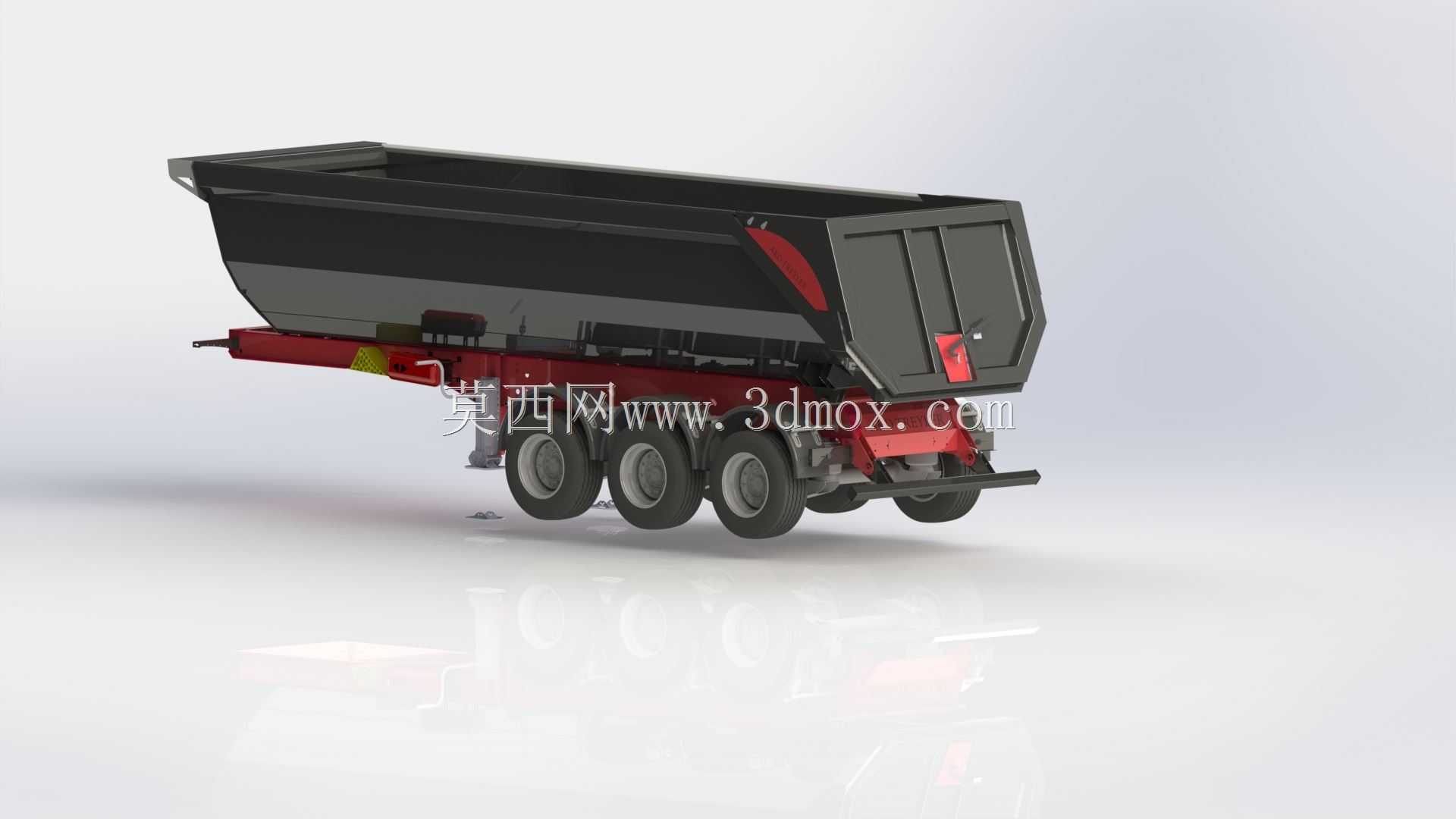

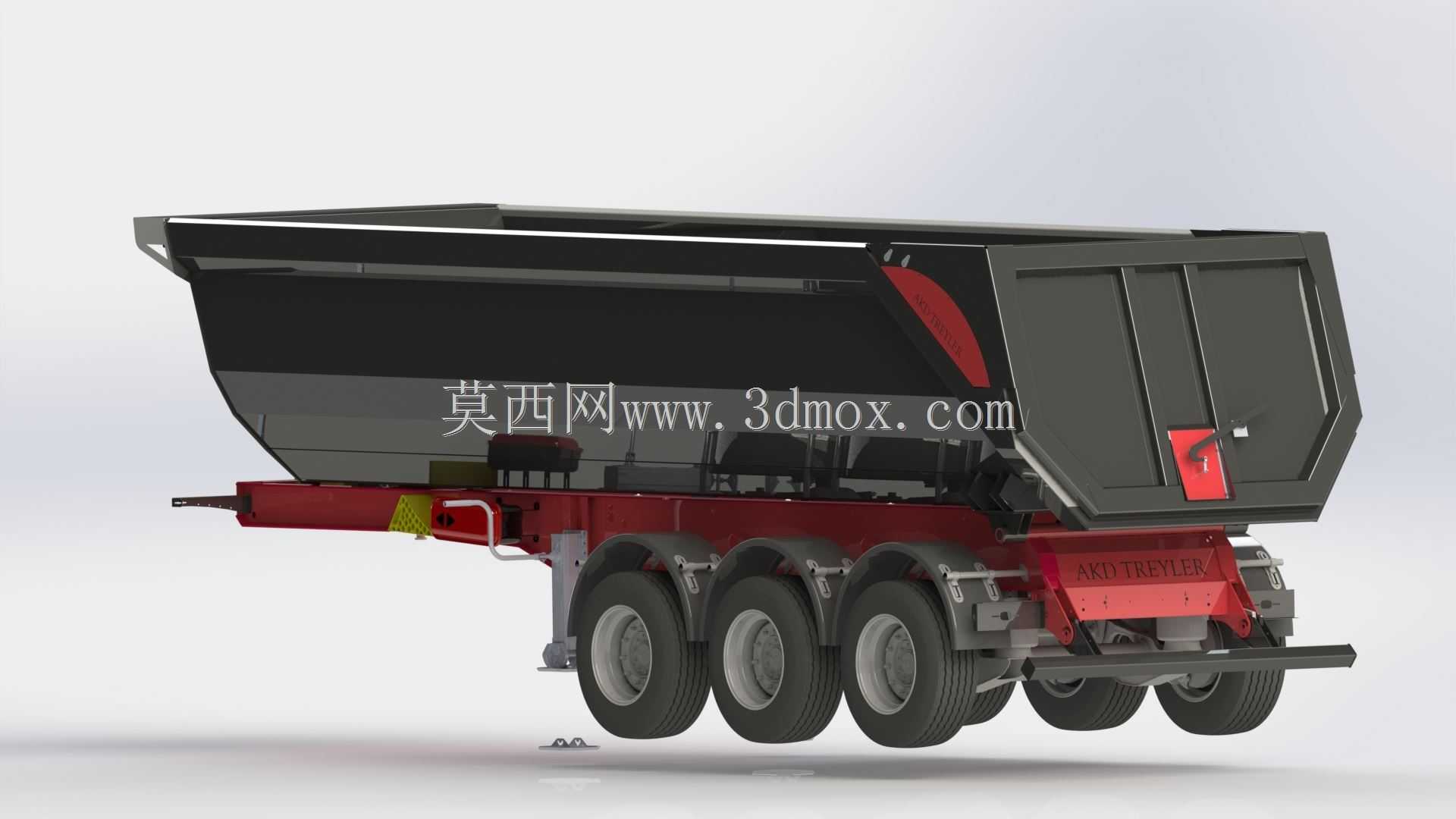

　　该结构的核心在于斗体、车架、行走悬架与举升系统之间的载荷分配。斗体采用后宽前窄、底部带导流角度的半铲形布置，侧板与底板形成连续承载面，既保证物料在运输过程中不易侧向撒漏，也让卸货时物料流动方向更集中。后部尾门承担封料与卸料双重作用，关闭时与斗体后缘贴合，举升过程中随物料压力或联动机构开启，避免大块石料卡滞。斗体内部加强筋沿物料冲击和摩擦较集中的区域布置，侧板上沿、后门边框及底板后端均需要重点考虑磨损与局部变形。

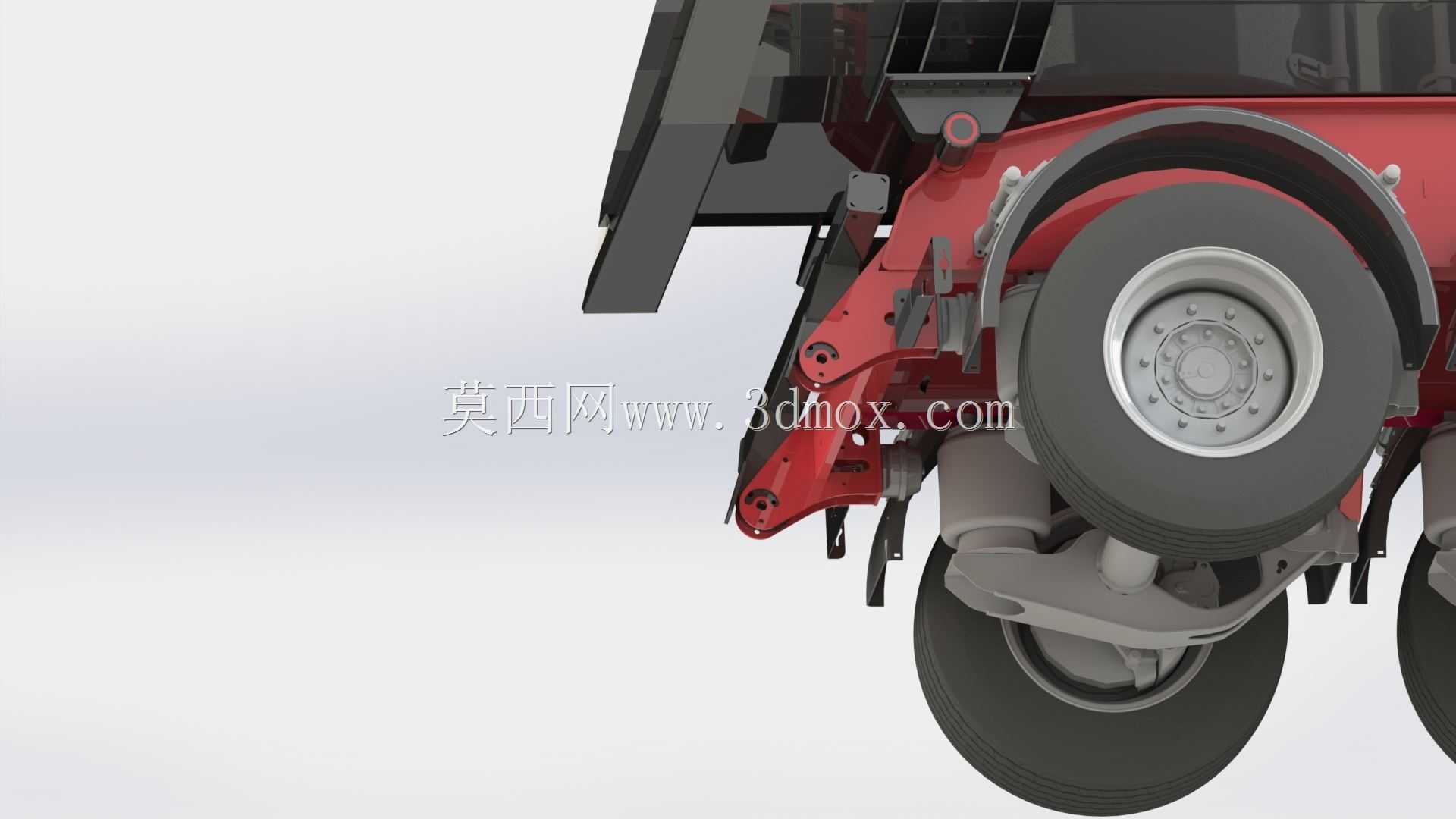

　　车架部分承担牵引、支承和举升反力，前部牵引销区域与牵引车第五轮配合，中部布置举升缸安装座，后部通过铰支座连接斗体。设计时需要关注举升瞬间的力矩传递：油缸推力不仅要克服物料重力，还要承受斗体偏载、地面坡度和启动冲击带来的附加载荷。三轴行走结构适合较高总质量运输，车轴排列、板簧或悬架安装位置、轮胎外包络以及挡泥空间都需要在三维环境中校核。转向与通过性方面，半挂车在小半径转弯时后部轨迹内移，轮距、悬架宽度和斗体侧伸尺寸不能与轮胎、制动气室、灯具及防护件发生干涉。

　　外形边界上，模型需明确牵引销高度、斗体总长、总宽、后悬长度、车轴间距和最大举升角之间的关系。正常运输状态下斗体重心应落在轴荷允许范围内，避免前轴过载或后轴附着力不足；举升状态下后铰点、支腿和轮胎接地位置构成稳定支撑，车辆横向坡度较大时尤其要限制卸料角度。附件层面，侧防护、后防护、气制动管路、电气接线、支撑腿、挡泥板、反光标识及卸料安全撑杆都应纳入整体布置。

　　从建模思路看，先以车架纵梁和牵引销中心线建立装配基准，再叠加车轴、悬架和轮胎包络确定离地间隙；斗体围绕卸料角和容积需求成型，后门、铰链、锁钩和举升缸按运动关系装配。通过干涉检查可验证斗体举升时是否碰撞车架横梁、油缸在极限位置是否过伸、后门开启角度是否满足大块物料通过。该类模型可用于专用车结构方案评审、改装厂布置校核、运输装备选型演示以及机械设计人员理解半挂自卸车辆的载荷路径。
