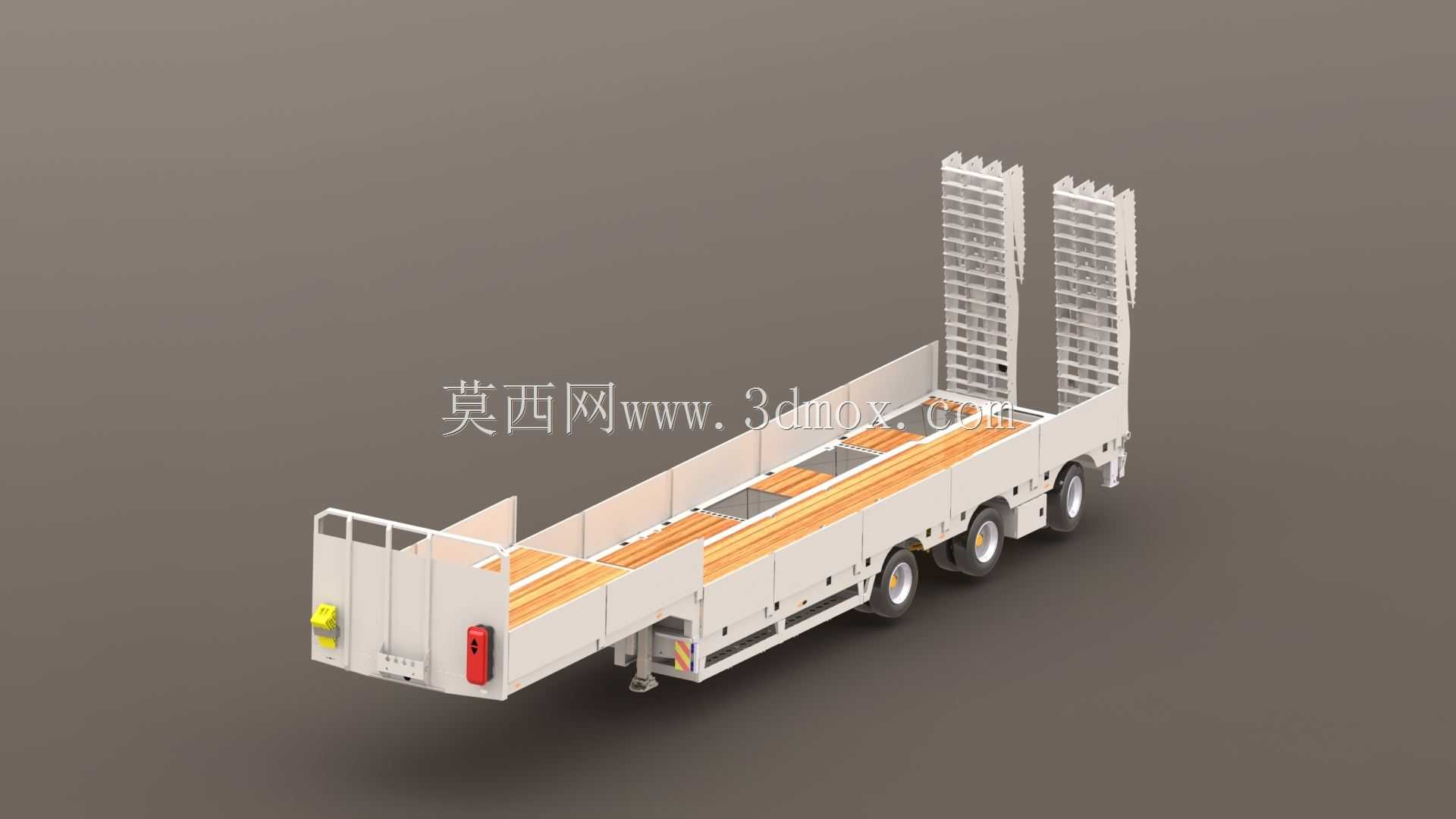

带垂侧结构三轴低载半挂运输装置

　　这款带垂侧结构的三轴低载半挂车，主要面向工程机械设备转运、重型工业构件短途驳运、厂区重型物料周转等场景设计，低承载平台的结构设定，能够满足高度超限类货物的道路通行限高要求，相比常规栏板半挂车，其货台离地高度降低近三分之一，可适配高度2.8米以内的大型冲压模具、工程机具、小型工程机械的装载需求，无需额外拆解设备即可完成合规上路运输。

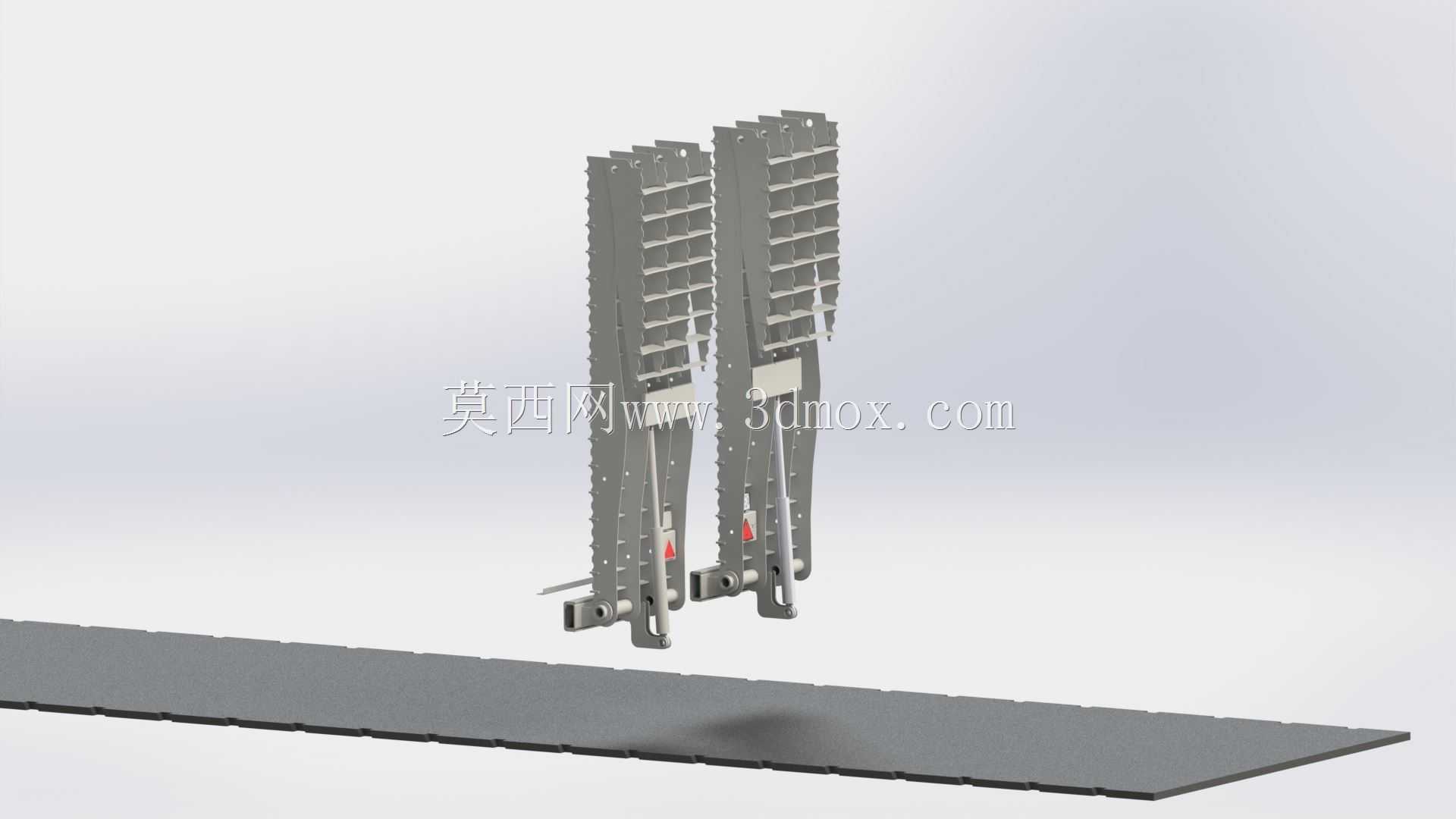

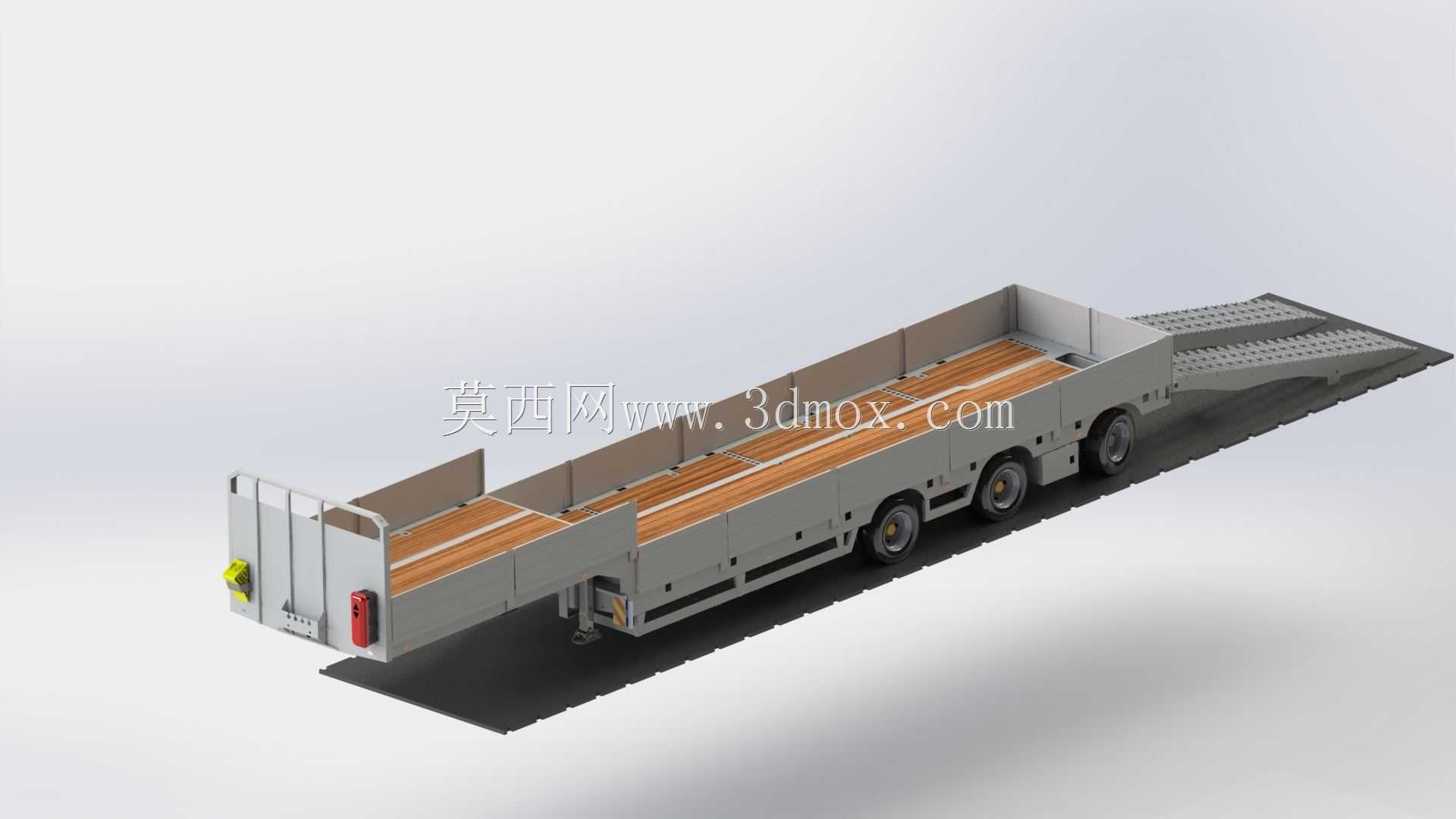

　　从结构设计逻辑来看，垂侧栏板采用分段式可翻转结构，日常运输散件或带包装工业物料时，垂侧栏板可通过侧边锁止结构固定为直立状态，起到货物侧向限位作用，避免运输过程中物料侧滑偏移；当需要装载宽度超出货台额定宽度的大型构件时，可将对应段垂侧栏板向下翻折至与货台平面齐平，拓展有效承载宽度，适配异形超宽构件的固定需求，无需额外加装临时拓展支架。尾部设置的分段式爬梯结构，采用防滑花纹钢板铺设，爬梯支撑角度经过反复校核，可满足履带式小型设备、轮式工程机具自行上下货台的需求，爬梯收起后通过尾部锁钩与车架刚性连接，行驶过程中不会出现晃动松脱问题。

　　三轴承载的排布方式，将单轴载荷控制在道路合规限值以内，每轴匹配双轮胎组结构，可分散重载状态下的路面压强，适配厂区非硬化路面、施工临时便道等复杂通行路况，避免软基路面陷车问题。车架主体采用高强度矩形管焊接成型，货台承载面铺设防滑耐磨木板，既能够降低金属货台与被运设备硬接触造成的漆面剐蹭，也能增加货物与货台之间的摩擦力，减少运输过程中的货物窜动。车架前端设置的牵引销结构，匹配常规牵引座的安装尺寸，可与多数主流牵引车头完成挂接适配，前端两侧设置的示宽灯、反光标识，满足道路行驶的安全规范要求，侧边设置的支腿结构，可在脱挂状态下稳定支撑整车载荷，无需额外辅助支撑即可完成独立停放。

　　在安装边界设计上，整车宽度控制在常规道路通行限宽范围内，长度匹配半挂车上路的常规尺寸限值，最小转弯半径经过运动仿真校核，可满足厂区内部狭窄通道、普通等级公路的转弯通行需求，货台平面的系留环按照均匀间距排布，可适配不同尺寸货物的绑带固定需求，每个系留环的拉脱载荷经过结构强度校核，可满足重载货物的固定拉力要求。
