踝足矫形支具结构设计方案

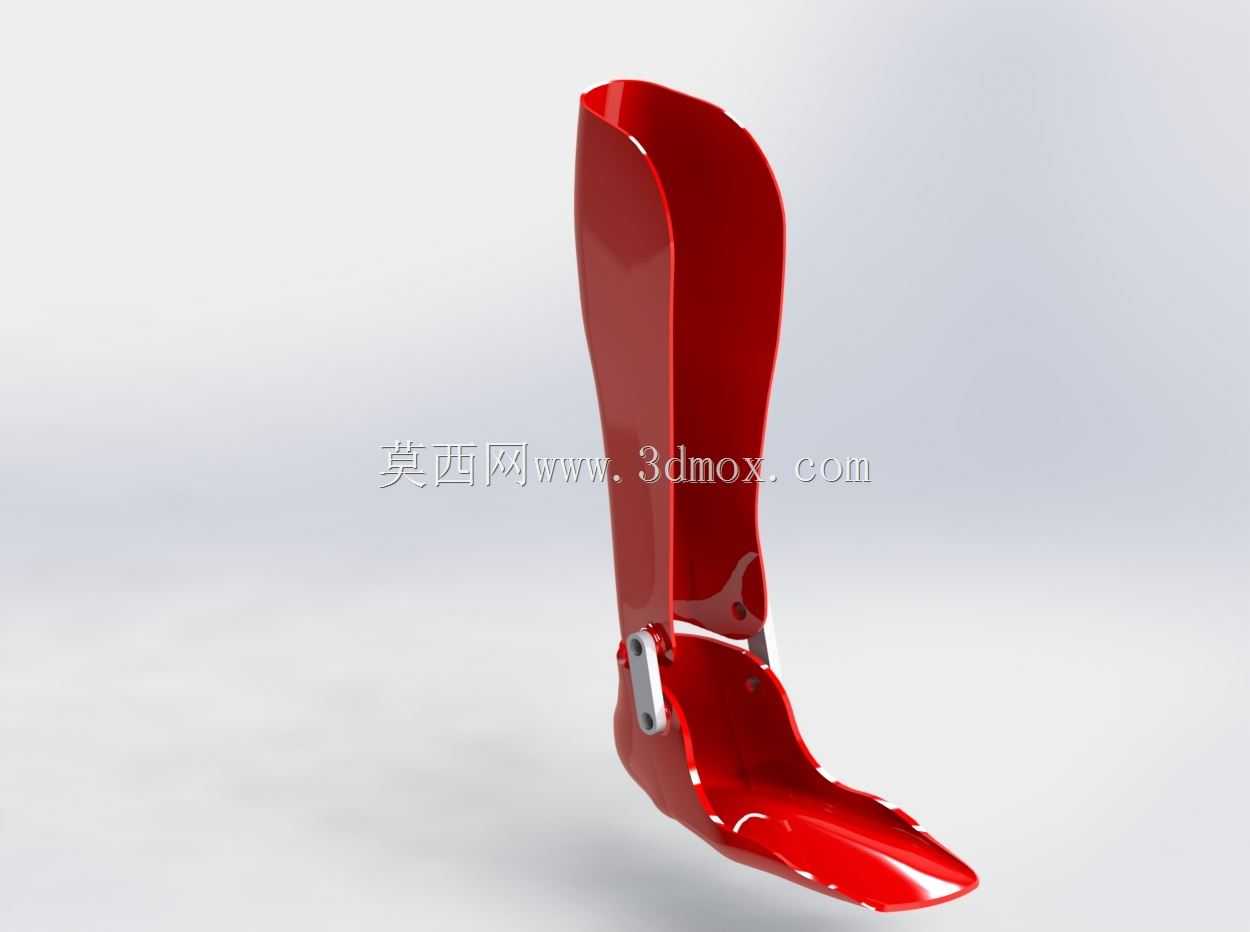

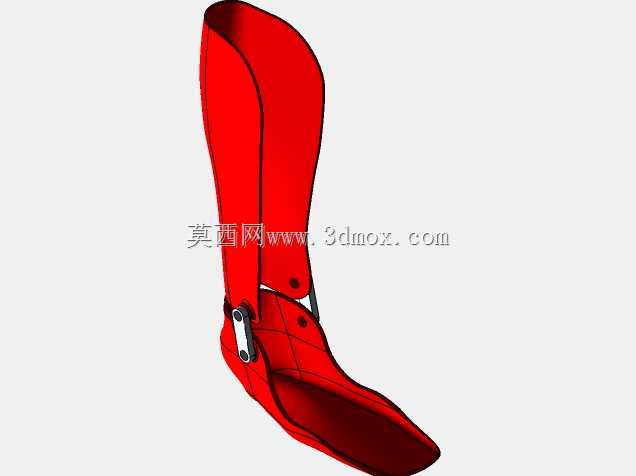

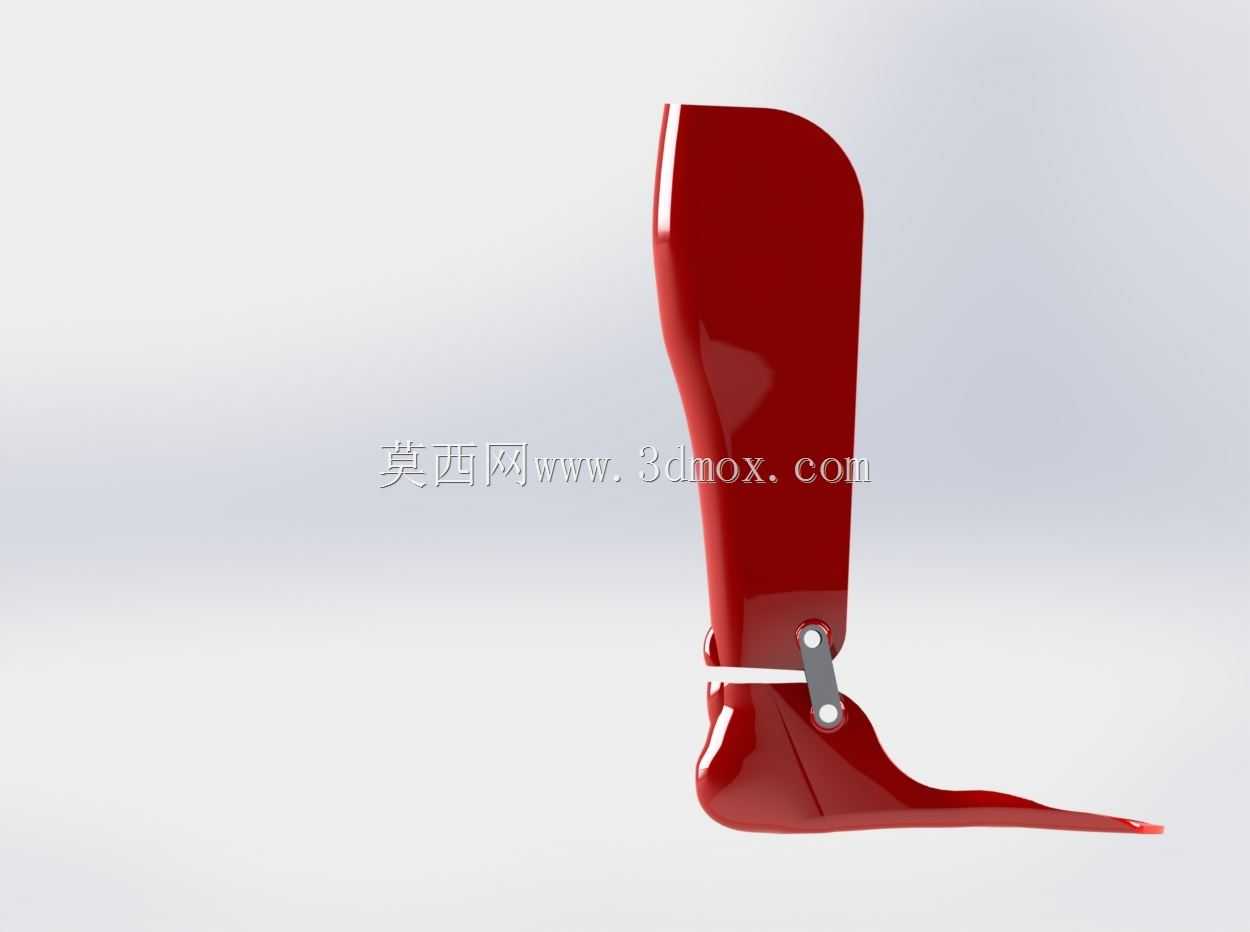

　　这款踝足矫形支具的设计，核心围绕下肢运动功能障碍患者的日常穿戴与康复训练需求展开，在结构层面充分考量了人体踝部的生理活动范围与力学承载特性。从实际应用场景来看，该支具可适配脑卒中后足下垂矫正、踝部骨折术后固定、神经损伤导致的踝部肌力不足等多种临床场景，既能够在患者站立、行走过程中提供稳定的侧向支撑，避免踝部出现异常内翻或外翻偏移，也可在康复训练阶段限制踝部的过度跖屈活动，帮助患者逐步重建正常的步态模式。在功能特性设计上，支具采用分体式铰接结构，在踝部旋转轴心位置设置了耐磨铰接副，允许踝部在矢状面内完成符合生理角度的背伸与跖屈活动，避免长期刚性固定导致的关节僵硬问题；支具整体轮廓完全贴合人体小腿后侧与足底的生理曲面，

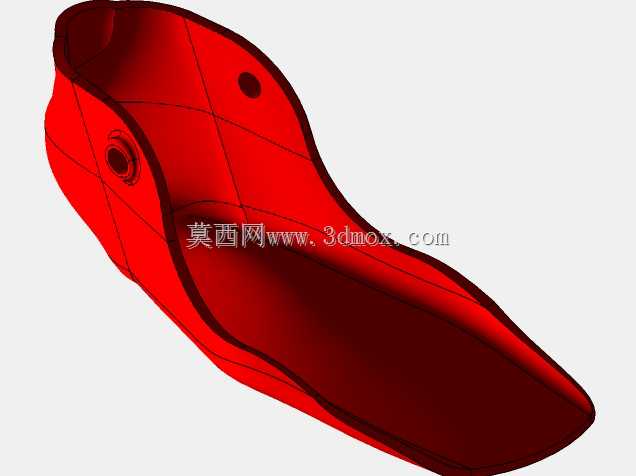

　　接触边缘做了大圆角过渡处理，可减少穿戴过程中对皮肤的局部压迫，降低长期穿戴产生压疮的风险。设计过程中首先通过人体下肢三维扫描数据提取了适配人群的平均体表轮廓参数，确定支具小腿段的包覆范围为小腿中下1/3位置至足底足跟处，整体壁厚根据不同区域的受力差异做了渐变处理：小腿后侧主支撑区域壁厚设置为3.2mm，保证足够的抗弯折强度，足底与踝部铰接区域做了局部加厚与加强筋结构，抵消行走过程中地面反作用力带来的冲击载荷，两侧边缘区域壁厚逐步减薄至1.5mm，提升支具的贴合度与穿戴舒适度。安装边界层面，支具整体预留了绑带安装槽位，可配合不同宽度的魔术贴绑带实现与患者小腿、足部的固定，铰接位置的转轴采用标准快拆结构，

　　可根据患者的康复阶段调整铰接阻尼，适配从术后刚性固定到后期活动度训练的不同需求；支具足底部分的轮廓预留了普通鞋履的穿戴空间，患者无需定制专用鞋具即可搭配日常运动鞋、休闲鞋使用，大幅降低了使用门槛。在力学性能校核阶段，针对100kg体重使用者的行走工况做了有限元仿真验证，支具最大应力出现在踝部铰接位置，数值远低于所选高分子材料的屈服强度，循环加载10万次后结构形变量小于0.2mm，可满足长期反复使用的耐久性要求。支具表面做了高光抛光处理，既减少了污渍附着便于日常清洁，也避免粗糙表面对衣物或皮肤造成剐蹭。
