步进电机方形安装固定支架结构设计

　　这款步进电机安装支架，是小型自动化传动单元里的核心定位构件，日常在桌面型点胶设备、小型皮带输送模组、3D打印运动轴、实验室小型分拣机构这类对安装同轴度有要求的场景中广泛使用，核心作用是给步进电机提供刚性安装基准，抵消电机输出轴运转时产生的径向跳动与轴向反作用力，避免电机本体在频繁启停、正反转切换的工况下出现位移偏移，保障传动链路的定位精度。

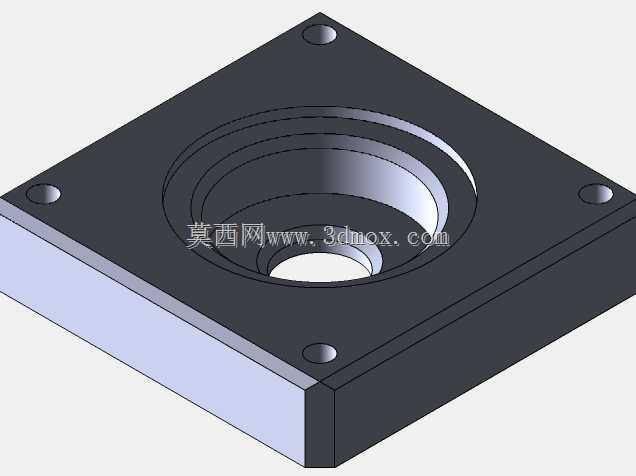

　　从结构设计逻辑来看，整体采用方形板式构型，中心设置与电机前端止口匹配的沉台定位孔，这个沉台的公差直接决定电机输出轴与后续传动部件的同轴度，设计时需要根据所选步进电机的前端止口外径给定合理的配合公差，过松会导致安装后电机轴偏摆，过紧则会造成装配困难甚至顶伤电机端盖。支架四个角位设置贯通安装孔，孔位间距严格匹配对应型号步进电机的安装孔距，孔口做倒角处理，既可以在装配时引导螺丝顺利导入，也能去除机加工产生的毛刺，避免安装时螺丝与孔边干涉导致支架受力不均。

　　支架的厚度设计需要结合电机的输出扭矩做校核，针对42、57这类常用小型步进电机，板厚通常选取6-10mm区间，材质选用6061铝合金，兼顾轻量化与结构刚性，既不会因为自重过大增加运动轴的负载，也能在电机满扭矩输出时不会出现板面翘曲。中心孔周边预留的环形平面，是与电机前端面贴合的安装基准面，这个面的平面度需要控制在合理范围内，否则会导致电机安装后出现歪斜，直接影响传动精度，严重时还会造成联轴器异常磨损、轴承过早失效。

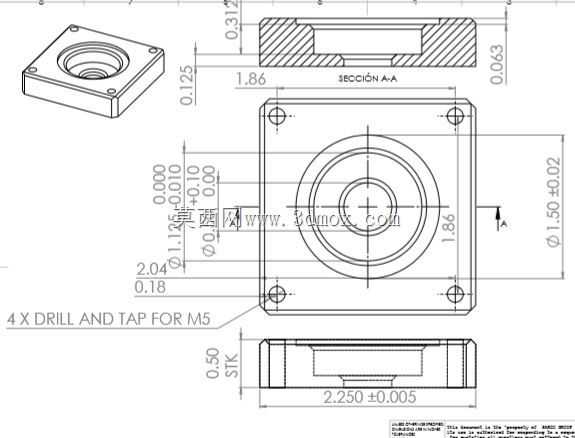

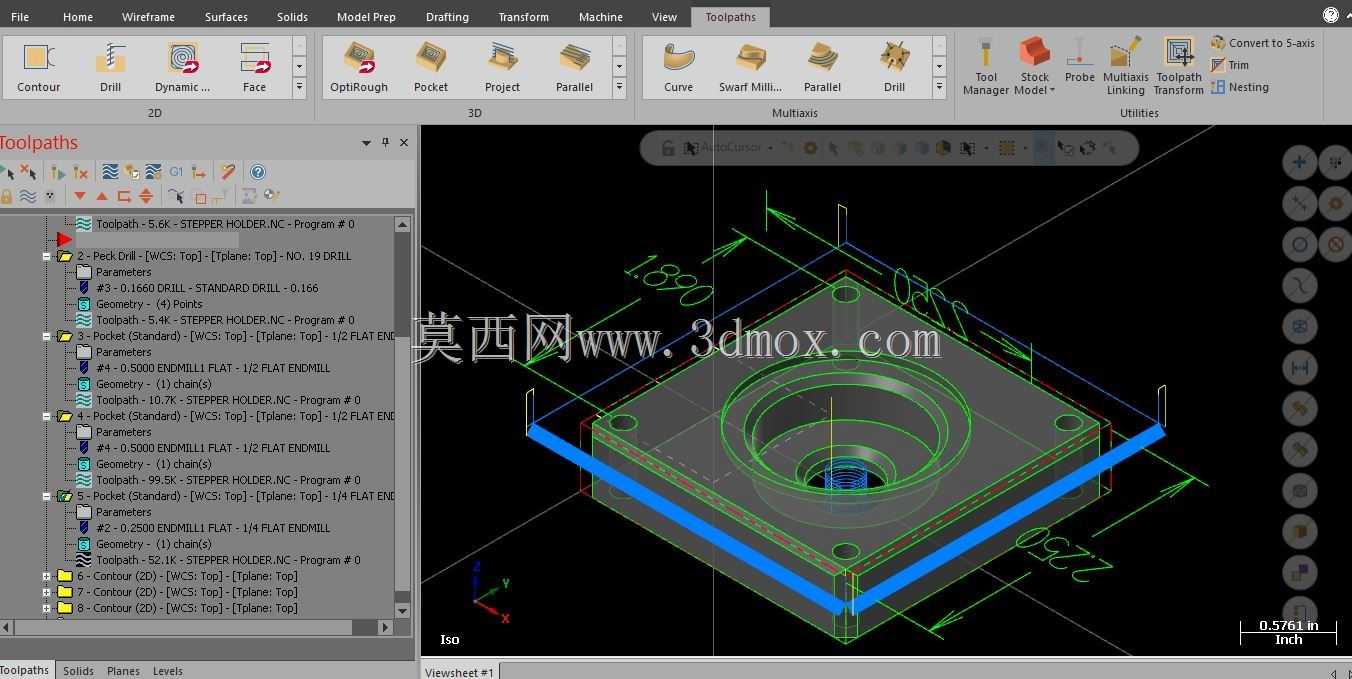

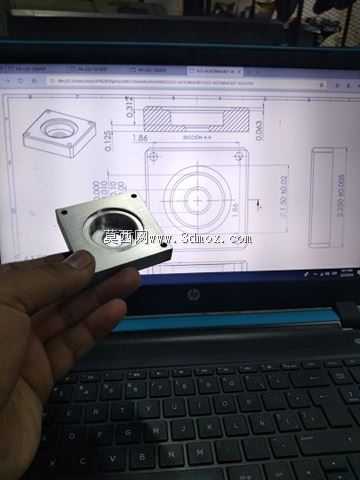

　　设计时同步配套了带公差标注的二维工程图，所有关键配合尺寸都标注了合理的形位公差与尺寸公差，能够直接用于CNC加工程序的编制，加工时可以先通过铣削完成外形与孔位的粗加工，再对定位沉台与安装基准面做精加工，保障各尺寸的精度符合装配要求。这类支架在实际设备装配中，不需要额外做调整工装，只要将电机止口对准沉台推入，锁紧四个角的固定螺丝即可完成定位，能大幅缩短设备的装配调试周期，也方便后续设备维护时的电机拆装更换，不需要反复调整同轴度。

　　在安装边界方面，方形的外轮廓设计可以直接适配常规的铝型材安装面，既可以从支架背面穿螺丝将支架固定在型材立面上，也可以通过角码将支架与其他结构件连接，适配不同的设备安装布局，中心孔的通径设计足够容纳电机输出轴与联轴器的连接段，不会出现轴端与支架干涉的情况，沉台的深度刚好与电机前端止口的长度匹配，安装后电机端面与支架表面完全贴合，没有悬空间隙，保障传动的稳定性。
