工业方锥接料导流漏斗结构设计

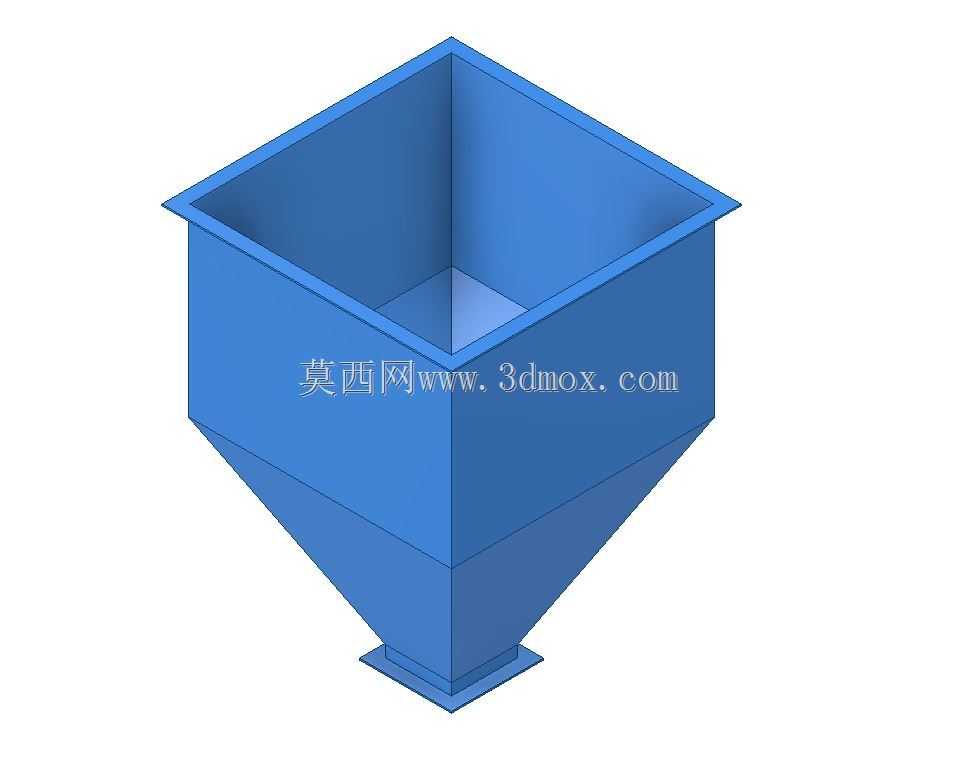

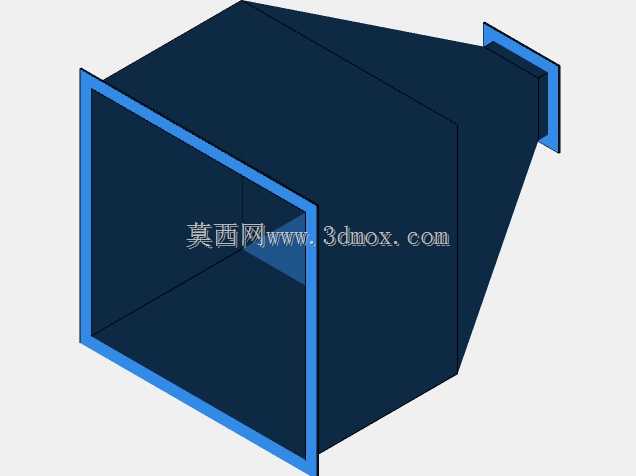

　　这类方锥结构漏斗在散料处理生产线中应用十分广泛，从粮食加工、化工粉体输送到建筑骨料分装、注塑机原料上料环节都能见到同结构产品的身影，核心作用是承接上方来料，通过截面收缩的结构将物料稳定导流至下方口径更小的输送管道、接料容器或者加工设备进料口，避免物料散落、卡滞，同时可以在来料流量波动时起到短暂缓存的作用。从结构设计逻辑来看，上部采用方形敞口带外翻边的设计，一方面是方形敞口能够更好匹配上方方形出料口或者方形落料区域的安装对位，相比圆形口在对接方形来料端时不需要额外做变方接圆的过渡段，减少物料在转角处的残留；外翻边结构则是为了安装时提供压紧、螺栓固定的受力面，安装时可以直接将翻边搭在机架的支撑框上，搭配密封垫就能实现端面密封，

　　防止粉尘类物料从衔接缝隙溢出。下部的方锥收缩段采用等斜率渐变收缩的设计，锥角的选取完全匹配所输送物料的安息角，针对流动性较好的颗粒物料锥角可以适当加大，针对流动性差的粉体、带轻微粘附性的物料则会放缓锥面斜率，避免物料在锥壁积料、架桥堵塞。底部同样设置了带安装孔的方形法兰边，用来对接下方的管道、阀门或者输送设备入口，法兰边的尺寸和孔位完全匹配通用的管道连接标准，不需要现场二次改孔就能完成装配。在壁厚设计上，根据输送物料的磨损程度选取对应厚度，输送粮食、塑料粒子这类低磨损物料时采用常规薄板壁厚即可，输送矿石、砂石这类强磨损物料时则会在锥壁内侧加装耐磨衬板，延长整体使用寿命。整个结构没有多余的复杂曲面，所有转角处都做了圆弧过渡处理，

　　既避免了直角位置的物料残留，也能减少焊接加工时的应力集中，降低长期受物料冲击后焊缝开裂的风险。建模过程中需要重点核对上下口的中心同轴度，保证物料下落时不会偏载冲击单侧锥壁，同时要确认翻边和底部法兰的安装孔位与对接设备的匹配性，避免安装时出现孔位错位无法装配的问题，还要预留出法兰密封垫的压缩空间，保证衔接位置的密封性能。
