侧入式工业搅拌装置结构设计

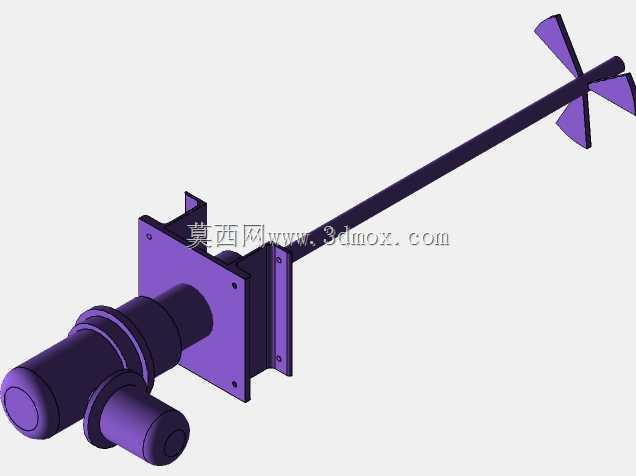

　　这款侧装式搅拌结构主要应用于中小型储液槽、反应罐体的介质混合工况，常见于水处理药剂调配、日化原料混配、中小型化工反应单元的流体混匀作业，区别于顶入式搅拌的安装形式，侧装结构可适配顶部有其他工艺接管、罐顶操作空间不足的罐体布局，能有效降低罐体顶部的承重负载，同时减少长轴搅拌带来的轴端扰度问题。从结构组成来看，整套装置包含驱动安装基座、传动连接段、长搅拌轴与末端折叶桨叶，安装法兰采用方形法兰结构，法兰面预留的螺栓孔可直接与罐体侧壁的预设接管法兰配对，安装时需保证轴伸的水平度偏差控制在合理范围，避免轴封处出现偏磨泄漏的问题。驱动端的安装座做了加厚筋板设计，可承载驱动部件运行时的径向与轴向载荷，减少运行过程中的振动传导，

　　传动段的轴封位置预留了密封件安装空间，可根据输送介质的腐蚀性、温度特性选配填料密封或者机械密封结构，适配不同的工艺密封需求。搅拌轴采用等直径圆轴设计，轴长根据罐体的径向深度做匹配设计，保证末端桨叶处于罐体的有效搅拌区域，避免出现罐壁附近的介质流动死区，末端的四叶折叶桨采用倾斜角度设计，运转时可同时产生径向与轴向的流体推力，推动罐内介质形成上下循环的流场，相比平叶桨的径向流特性，折叶桨更适合中低粘度介质的混匀、悬浮作业，能有效减少罐底固体颗粒沉积的问题。设计过程中需重点校核搅拌轴的临界转速，保证工作转速避开轴系的共振区间，同时桨叶的焊接位置需做动平衡校正，减少高速运转时的不平衡振动，安装法兰与罐体连接位置需根据罐体壁厚做补强设计，

　　避免侧壁受力变形导致的轴系对中偏差。整套结构的安装边界需考虑驱动端的侧向操作空间，预留足够的维护拆装距离，方便后期更换密封件、检修驱动部件，桨叶与罐壁、罐底的间隙需控制在合理范围，既避免运转时的刮碰，也保证流场的覆盖范围，针对不同的介质特性，桨叶可更换不同的材质或者做表面防腐处理，适配酸碱类介质的作业需求。
