法兰连接式管路脉动阻尼缓冲结构

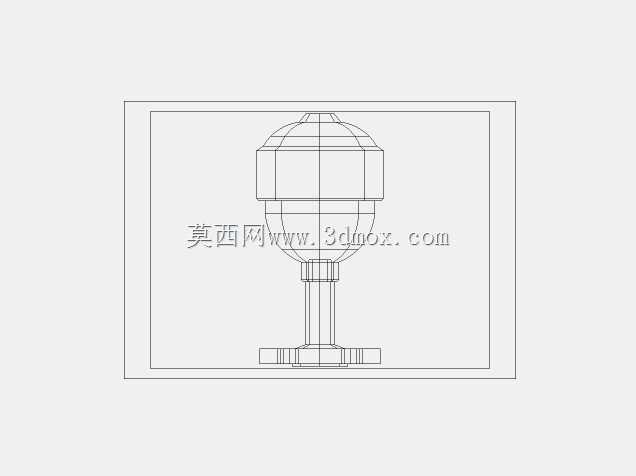

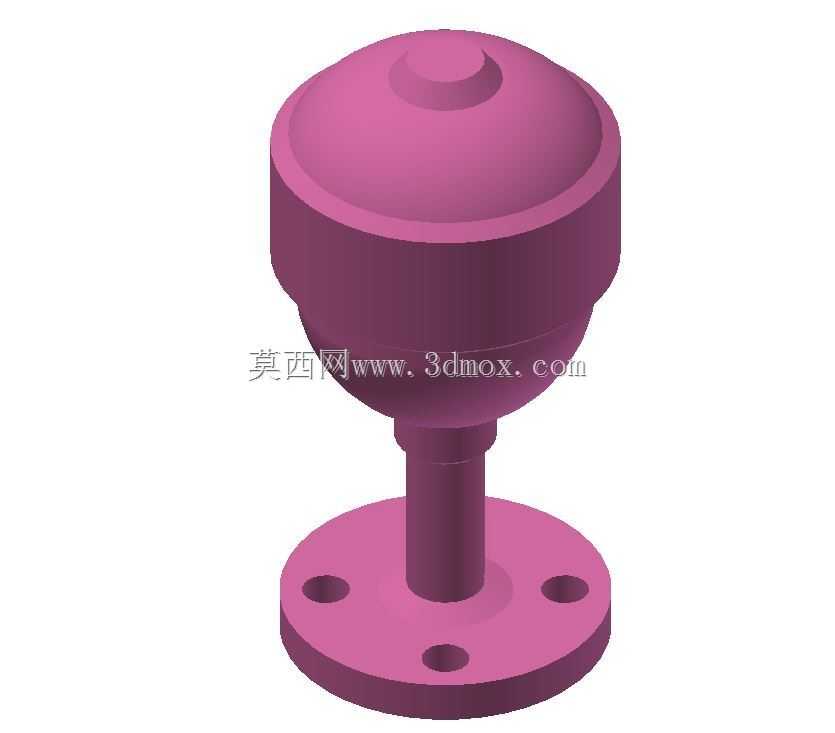

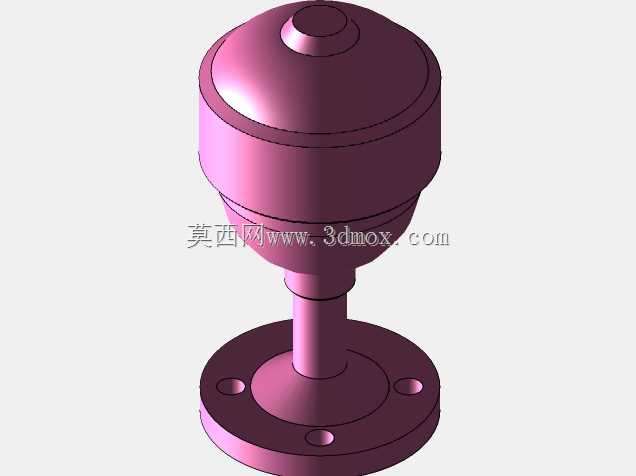

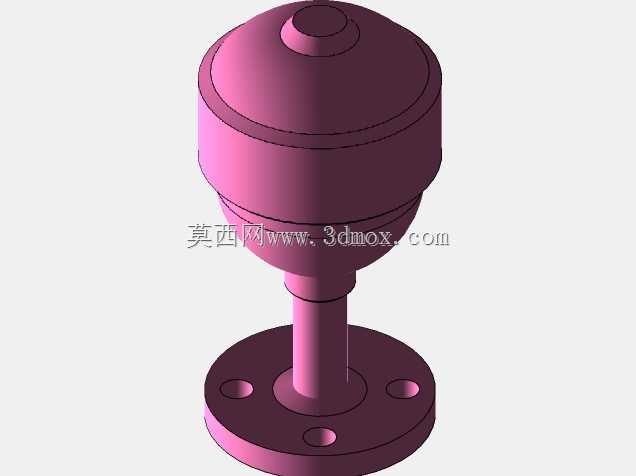

　　在流体输送管路系统中，尤其是容积式泵出口的管路段，介质输送过程中产生的周期性压力脉动会带来管路振动、接头松动、计量精度偏差等一系列工程问题，这类带法兰底座的脉动阻尼结构，就是为消解这类脉动影响设计的核心管路部件。从结构设计逻辑来看，该阻尼部件采用上腔扩容式的结构思路，上部的球形腔体是核心的缓冲容腔，当管路内的脉动压力波传递至阻尼器位置时，容腔内的介质可利用自身可压缩性（或配套预充的缓冲介质层）吸纳压力峰值，在管路压力处于谷值时释放存储的介质，以此平滑管路内的压力波动曲线，降低脉动幅值。下部的支撑柱段承担容腔与安装法兰的连接载荷，结构上做了等径过渡设计，避免截面突变带来的应力集中，同时控制流道的通径匹配，减少介质流经时的局部阻力损失。

　　底部的法兰安装结构采用三螺栓孔均布设计，安装时可与管路对应法兰直接对接，安装边界清晰，法兰端面的密封面可适配常规的平垫密封结构，满足中低压管路的密封要求，安装时无需额外设计定制连接支架，直接通过法兰螺栓紧固即可完成固定，适配多数常规工业管路的安装空间。从实际应用场景来看，这类阻尼结构常配套在计量泵、柱塞泵等周期性排液的泵组出口管段，也可用于精密流体计量回路、药剂投加管路、小型液压系统的压力稳定段，能够有效降低压力脉动带来的仪表测量误差，减少管路焊口、接头位置因长期交变载荷产生的疲劳失效风险，同时降低管路振动传递至配套设备的振动量级，改善整套流体系统的运行稳定性。设计过程中，上部容腔的容积参数需要匹配配套泵组的单冲程排量，

　　通常容腔有效容积不小于泵单冲程排量的数倍才能达到理想的缓冲效果，该结构的球形腔体设计相比同容积的柱形腔体，受力均匀性更好，在同等壁厚条件下可承受更高的管路工作压力，同时腔体内部无多余的流道阻挡，介质流通顺畅，不易出现介质残留、结垢的问题，适配水、轻度腐蚀性药剂、液压油等多种常规流体介质的输送场景。安装时需要注意阻尼器的安装位置应尽量靠近泵组出口的脉动源位置，过长的连接管段会削弱阻尼缓冲的效果，法兰对接时需保证螺栓紧固力矩均匀，避免法兰偏斜带来的密封泄漏问题，该结构的整体外形紧凑，上部球形腔体的外径控制在合理范围，不会占用过多的管路周边安装空间，适合在空间紧凑的集成式流体设备内部布置。
