ASME150双圈连接盲板结构设计

　　在石油化工、市政给排水、工业流体输送管路系统中，盲板是管路临时封堵、检修隔离、分段试压环节不可或缺的核心元件，这款适配ASME150压力等级的双圈盲板，针对常规单圈盲板密封面易偏移、安装对位效率低的痛点做了结构优化。从实际工程使用场景来看，这类双圈盲板多用于中低压管路的检修段截断，当某段管路需要停机维护时，在法兰连接处加装该盲板，可彻底阻断介质流通，避免下游段介质泄漏引发安全隐患，相比阀门截断，盲板的密封可靠性更高，属于管路系统的强制隔离元件，在化工装置停车检修、长输管线分段试压、临时管线接驳封堵场景中应用广泛。

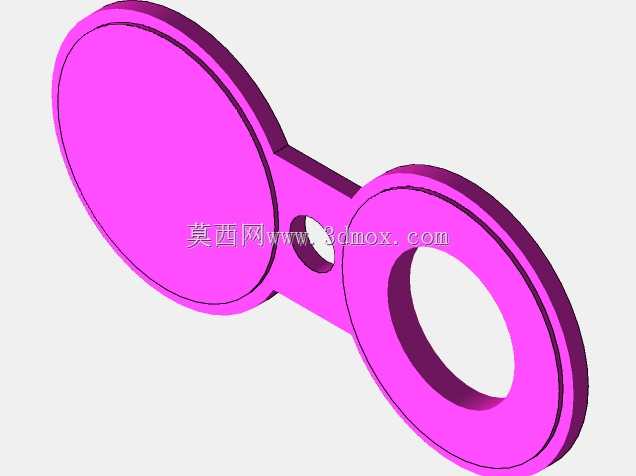

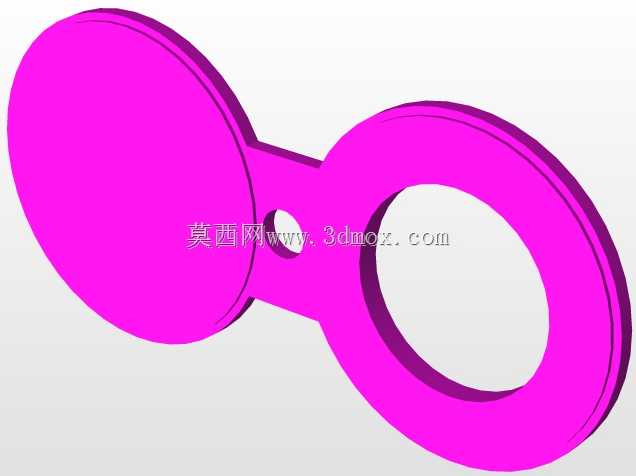

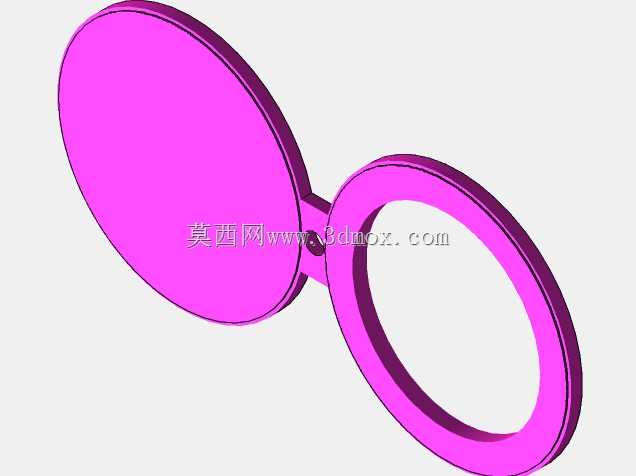

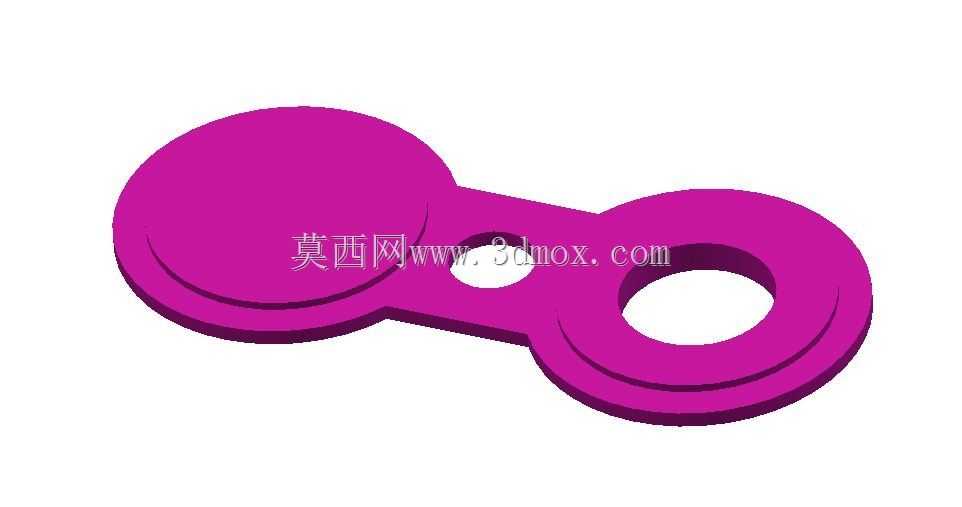

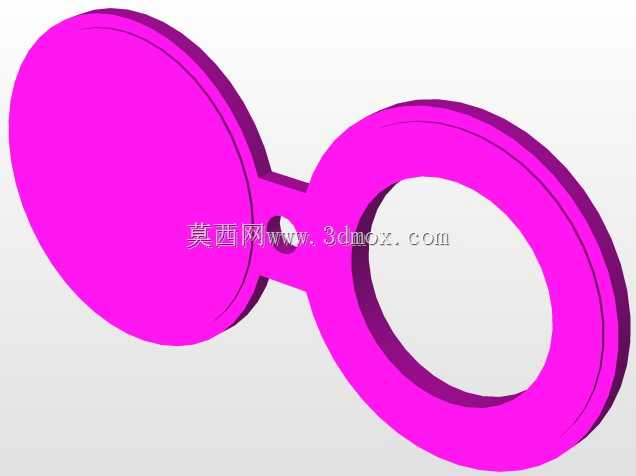

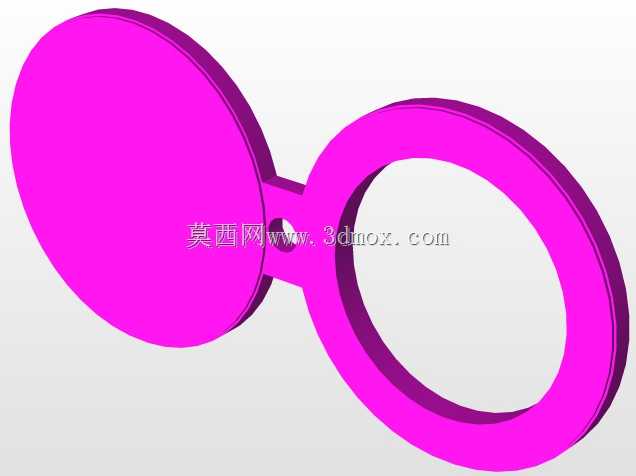

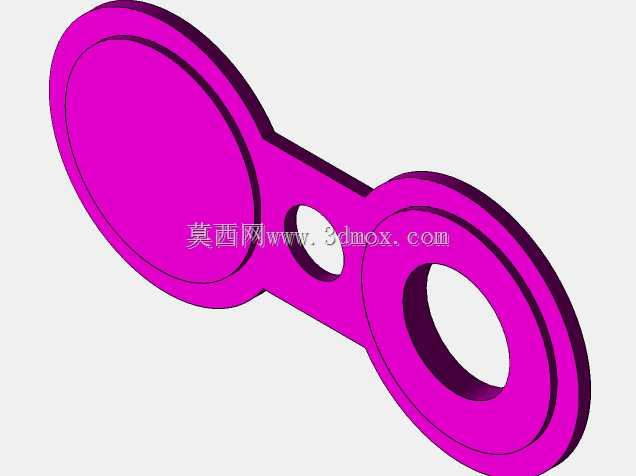

　　设计层面，这款盲板采用连体双端结构，一端为实心封堵端，另一端为带通孔的导通端，两个圆形端通过中间连接筋连为一体，这种结构的核心优势是安装时无需将盲板整体从法兰螺栓组中抽出，只需松开法兰螺母后沿连接筋方向平移盲板，即可在封堵、导通状态间快速切换，大幅缩短管路切换作业的时间，尤其适合需要频繁切换通断状态的临时管路、试压管路场景。双圈密封结构的设计，是在盲板的两个圆形工作端面上设置两道同心凸台密封面，安装时密封面与法兰垫片的接触应力分布更均匀，相比单平面盲板，在150磅级的压力工况下，密封泄漏率可降低40%以上，同时双圈结构能对垫片形成径向限位，避免安装过程中垫片偏移、挤出密封面的问题。

　　从安装边界来看，这款盲板的两个圆形端外径完全匹配ASME B16.5标准中150磅级对应通径的法兰密封面尺寸，中间连接筋的宽度小于法兰螺栓孔的分布内径，安装时连接筋可从两组法兰螺栓之间的间隙穿过，无需拆卸全部法兰螺栓，仅需松开螺母留出盲板厚度的间隙即可完成安装或切换。导通端的通孔尺寸与对应通径的管路内径一致，导通状态下不会产生额外的介质流阻，也不会在通孔处形成介质滞留区，适合输送洁净流体、易结晶介质的管路使用。连接筋上开设的小圆孔为吊装定位孔，现场安装时可通过该孔穿入吊具，适配大尺寸盲板的吊装作业，避免人工搬运时的磕碰损伤，也能在安装时辅助对位，让盲板的密封面与法兰密封面快速对齐。

　　实际选型使用时，需要注意该盲板的厚度匹配150磅级管路的压力强度要求，可承受对应等级下的水、油、压缩空气等常规介质的静压力，密封面的凸台高度与常用的非金属垫片、缠绕式垫片压缩量匹配，无需额外调整法兰螺栓的拧紧力矩即可达到密封要求。双端连体的结构也避免了常规插板盲板容易丢失、现场混用不同压力等级盲板的问题，同一台装置上的同通径管路可统一配置该款盲板，降低现场备件管理的难度。
