立式旋转盖分拣设备结构设计

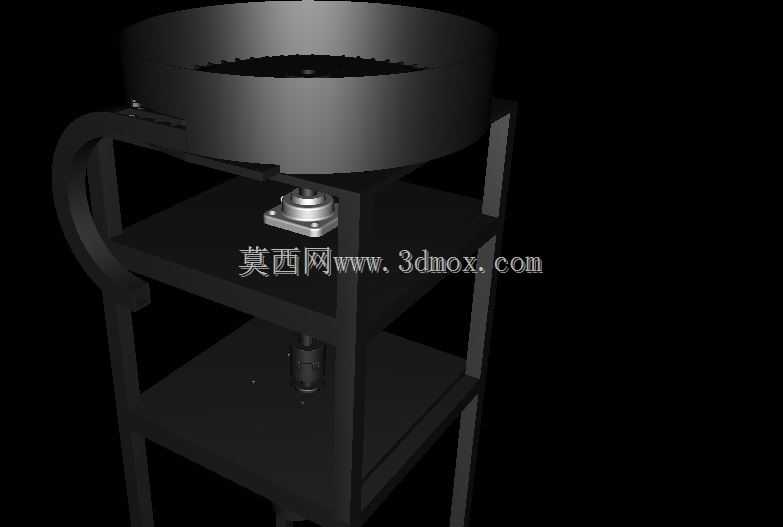

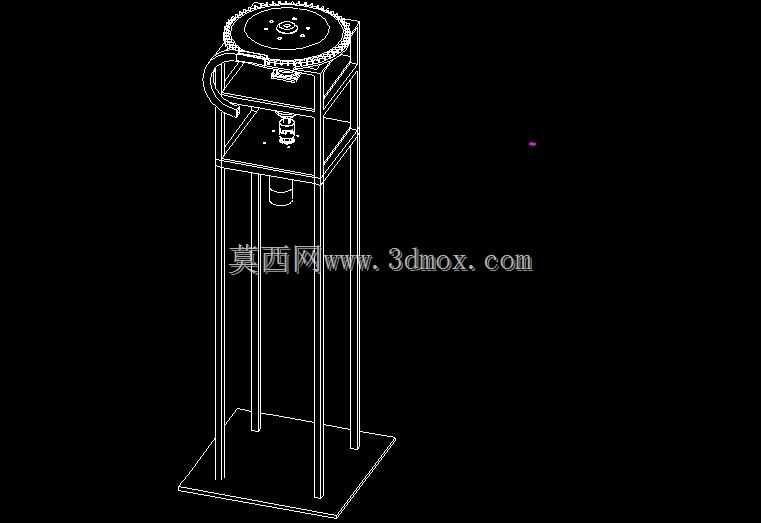

　　在快消品包装生产线的后端工序段，瓶盖类零件的分拣整理是衔接灌装、旋盖环节的关键工位，这款立式旋转盖分拣结构正是针对该场景开发的专用执行单元，区别于传统卧式振动盘分拣结构，它采用立式高架布局，能充分利用车间垂直空间，减少生产线横向占地长度，适配场地局促的老旧车间改造需求。从结构设计逻辑来看，设备底部采用方形安装底板，通过四根垂直布置的支撑型材搭建起双层承载框架，下层框架预留动力元件安装位，可适配常规减速驱动单元，动力通过中间传动组件传递至顶部的大直径齿圈转盘，转盘作为核心分拣执行面，表面根据待分拣盖子的外形特征开设对应定位槽，当杂乱的盖子随转盘转动时，姿态符合要求的盖子会嵌入槽内随转盘流转至出料工位，

　　姿态不符的盖子则在转动过程中滑落回料区重新整理，无需额外的吹气或拨正机构就能完成姿态筛选。顶部齿圈采用外置啮合传动方式，相比内置传动结构，维护时无需拆解转盘主体，只需拆卸外侧啮合的小齿轮组件就能完成传动件的更换保养，大幅降低产线停机维护的时间成本。设备的出料导槽采用弧形弯管结构，顺着转盘转动切线方向布置，能让分拣完成的盖子依靠自身重力顺滑滑出，避免卡料堵料的问题，导槽的出口尺寸可根据不同规格的盖子做快速更换，适配直径20mm到60mm区间的常见塑料盖、金属盖分拣需求。安装边界方面，设备整体占地尺寸控制在0.4平方米以内，总高度根据产线对接需求可在1.2米到1.8米区间调整，底部安装底板预留四个地脚螺栓孔，

　　可直接固定在生产线旁的地面或配套工作台上，不需要额外做混凝土基础，安装调试周期短。在实际产线运行中，该结构的分拣效率可匹配每分钟120到200件的中速灌装线节拍，相比振动盘分拣，它的运行噪音更低，不会对薄壁盖子造成表面刮伤，尤其适合对外观质量要求较高的化妆品盖、食品包装盖分拣场景，框架采用开放式结构设计，操作人员可直观观察到内部分拣状态，出现卡料时能快速伸手清理，不需要拆解大面积的防护外罩，兼顾了运行可靠性和操作便捷性。设计过程中特意将传动区域和物料接触区域做了分层隔离，避免润滑脂滴落污染待分拣的包装件，符合食品、医药包装行业的卫生要求，支撑型材采用标准工业铝型材搭建，所有连接件均为通用标准件，加工和采购成本低，后期改造升级时可快速更换不同规格的转盘组件，适配更多品类的盖子分拣需求。
