五工位气溶胶罐装配用针尖切碎轮盘结构

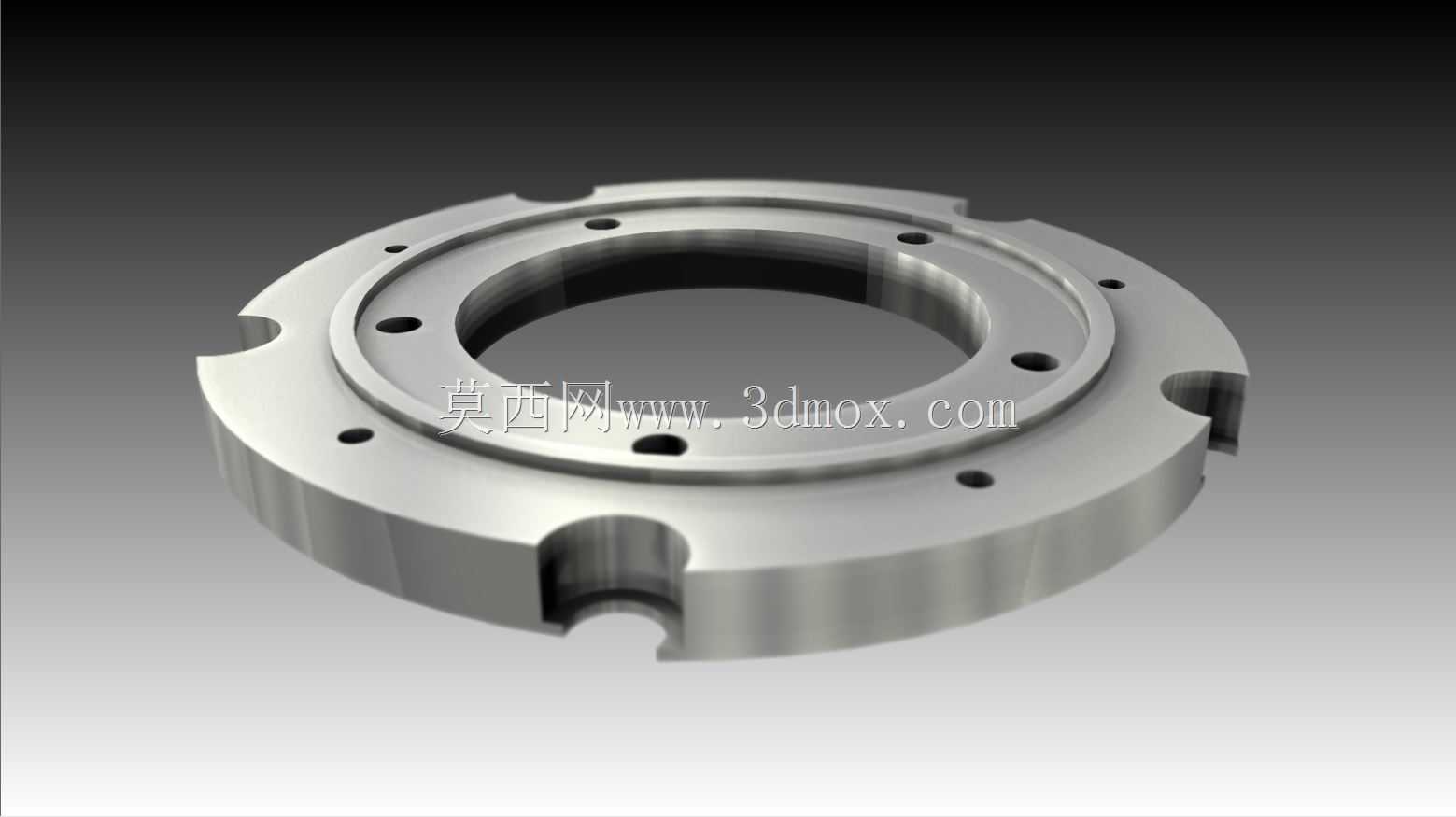

　　在气雾剂产品灌装生产线的末端装配环节，这类带卡槽的轮盘构件承担着核心的工位转接与针尖裁切功能，不少早期引进的灌装线原配轮盘为6工位布局，适配老款罐型的上料节拍，但在实际产线升级过程中，很多工厂会根据新的灌装节拍、罐型尺寸对工位数量做调整，将原6工位结构修改为5工位，匹配单小时1200罐的中速灌装线产能，避免工位过多导致的上料定位间隙过小、卡罐故障频发的问题。从结构细节来看，该轮盘整体为环形法兰式结构，外圈均匀分布5组带弧形缺口的卡槽，每个卡槽的轮廓完全匹配气溶胶罐的罐口翻边尺寸，卡槽深度刚好卡住罐身定位台阶，转动过程中不会出现罐身偏转、掉罐的情况；轮盘端面分布多组贯通安装孔，孔位位置与下方分度转盘的定位销完全对应，

　　安装时无需额外做配钻加工，直接通过内六角螺栓即可完成锁紧固定，安装面的平面度控制在0.02mm以内，保证轮盘转动时的端面跳动量不超过0.05mm，避免卡槽对位偏差导致的针尖切偏问题。轮盘内侧的中心通孔为台阶孔结构，大端用于避让分度机构的中心转轴，小端与转轴的定位轴颈配合，配合公差选用H7/k6的过渡配合，既保证装配时的同轴度要求，又不会出现过盈装配导致的拆卸困难问题。轮盘上的针尖切碎工位集成在每个卡槽的侧方位置，当轮盘带动罐体转动到裁切工位时，固定在机架上的切刀会与轮盘上的避让槽配合，精准切断气雾剂阀门上的多余针尖尾料，切口平整无毛刺，不会影响后续的阀门密封性能。设计这类改造轮盘时，首先要测绘原设备分度盘的安装孔位分布圆直径、

　　中心轴径尺寸，再根据目标产能计算工位间的夹角，5工位的相邻卡槽中心夹角为72度，每个卡槽的开口角度要预留足够的上料导向空间，一般设置为18度，保证罐体从进料滑槽滑入时能顺利导入卡槽，不会出现卡滞。轮盘的厚度需要根据罐体的定位高度确定，过薄会导致卡槽夹持长度不足，转动时罐体晃动，过厚则会增加不必要的转动惯量，加大分度电机的负载，一般选用15-20mm的厚度即可满足中速线的使用需求。材质方面常规选用45号钢做调质处理，表面做发黑防锈处理，若生产线有腐蚀性灌装介质，也可更换为304不锈钢材质，不过要注意调整卡槽的硬度，避免长期使用出现卡槽磨损导致的定位精度下降。实际投产使用时，这类改造后的5工位轮盘相比原6工位结构，

　　单工位的动作预留时间增加了20%，可以给后续的压阀、检漏工序留出更充足的动作窗口，产线的故障率能降低30%左右，尤其适配中小批量多规格气雾剂产品的柔性生产需求，换型时只需要更换对应卡槽尺寸的轮盘即可，无需改动整体分度机构，大幅降低产线改造成本。
