气动秤B框架用带法兰轴承座结构

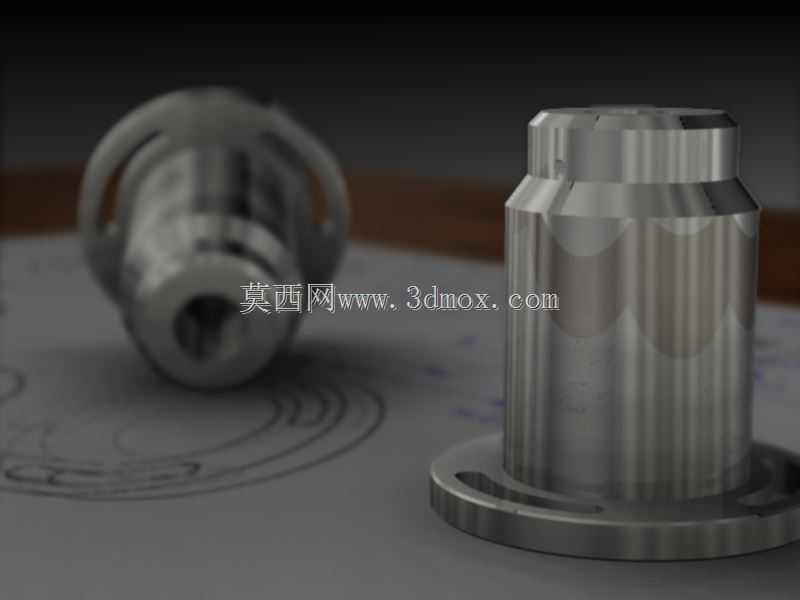

　　该零件作为气动秤B框架填料组件的核心承载部件，主要应用于工业称重计量设备的转动支撑环节，在粉体、颗粒物料的动态称重工位中承担转轴定位、载荷传递的核心作用，适配连续式生产线上的在线称重模块，可在高频率往复摆动的工况下保持支撑精度，避免转轴径向窜动影响称重传感器的采集精度。从结构设计来看，零件采用一体式带法兰筒体构型，主体支撑段为等直径圆柱腔体，内壁预留轴承安装配合面，加工时需严格控制圆柱度与同轴度公差，保证装入的滚动轴承外圈无偏载，降低转动过程中的摩擦阻力。底部法兰盘采用三安装位缺口设计，区别于常规全周螺栓孔法兰，这种缺口式结构可在框架安装空间受限的场景下实现快速卡装定位，无需完全拧下紧固件即可完成零件的拆装维护，

　　适配气动秤框架上预设的卡接凸台，安装时先将筒体穿入框架预留的安装孔，旋转法兰使缺口对准凸台后落位，再通过侧向紧定螺钉完成周向锁止，大幅缩短设备维保的停机时间。筒体上部设置有环形定位止口，与框架上方的密封端盖配合，可阻挡生产环境中的粉尘、物料碎屑进入轴承腔体，避免杂质进入轴承滚道造成磨损卡滞，延长支撑组件的维护周期。从安装边界来看，筒体主体外径需与框架安装孔保持过渡配合，法兰盘的厚度需匹配框架安装面的沉台深度，保证安装后法兰端面与框架表面齐平，无突出结构避免干涉周边的称重连杆运动。零件的轴向长度经过匹配计算，装入标准轴承后，轴承内圈端面与筒体端面的距离刚好适配转轴的轴肩定位尺寸，

　　无需额外加装调整垫片即可保证转轴的轴向窜动量控制在允许范围内。在实际工况适配中，该结构可承受径向载荷为主、少量轴向载荷的复合受力，适配气动秤工作时称重模块频繁小幅摆动的运动特性，法兰与筒体衔接处做了圆弧过渡处理，避免应力集中导致的零件断裂，可在常规工业车间的温湿度环境下长期稳定工作，无需特殊的防护处理即可满足生产线的连续运行需求。
