Starpack真空成型塑料包装托盘结构设计

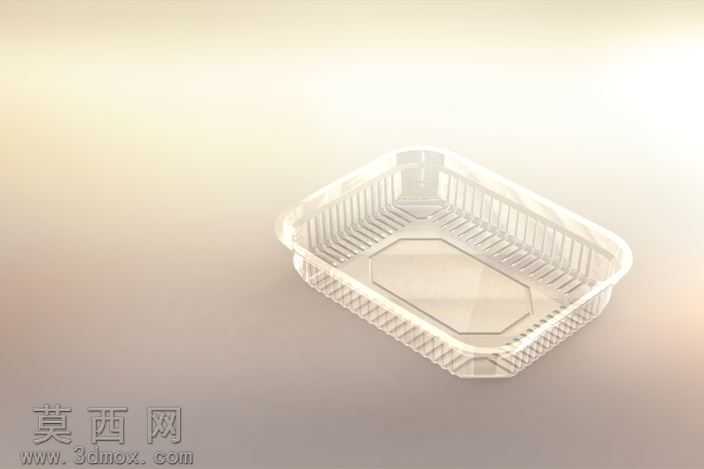

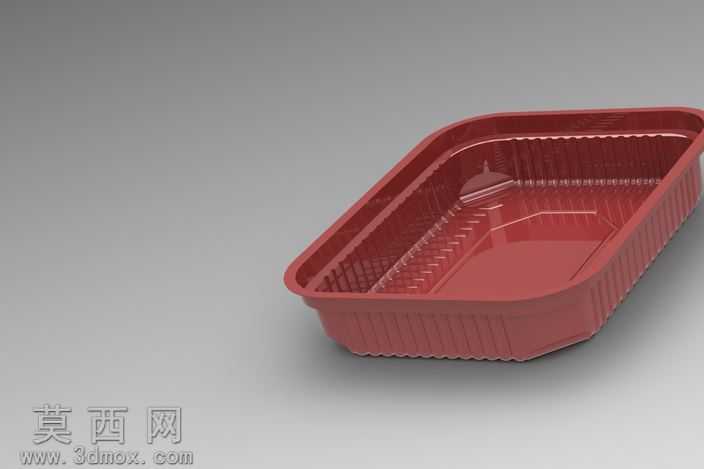

本作品为真空成型工艺生产的塑料包装托盘三维建模成果，建模过程围绕真实量产的吸塑托盘结构特征展开，首先基于托盘的使用场景与成型工艺特性确定整体轮廓，采用带圆角的类矩形外轮廓设计，避免尖锐边角在真空吸塑过程中出现材料拉伸不均、壁厚缺陷的问题，同时适配自动化包装线的输送定位需求。建模阶段优先构建托盘的主体薄壁基础特征，参考吸塑产品的常规壁厚参数设置均匀的薄壁厚度，保证模型与实际生产的产品物理特性一致。针对托盘的纵梁与横梁加强结构，采用参数化建模方式逐一构建：纵梁沿托盘长度方向分布在侧边与内部支撑位置，采用带竖向加强筋的格栅式结构，既提升托盘整体的纵向抗弯折能力，又能减少材料用量降低生产成本；横梁沿托盘宽度方向与纵梁交错衔接，衔接位置做圆弧过渡处理，避免应力集中导致的结构破损，同时横梁的高度与纵梁保持一致，保证托盘堆叠时的受力均匀性，满足多层堆叠仓储、运输的承重需求。托盘的底部设计有内凹的定位结构，与上方堆叠托盘的底部轮廓精准匹配，防止堆叠过程中出现滑移、塌垛的问题；托盘的上口边缘做外翻的卷边强化设计，提升边缘的抗冲击性能，避免搬运过程中边缘开裂。材质渲染阶段选用食品接触级透明PET材质参数，调整材质的透光率、粗糙度与折射参数，还原透明吸塑托盘的真实视觉效果，同时添加柔和的环境光影，清晰呈现托盘内部的格栅加强结构与整体轮廓细节。设计过程中充分考虑真空成型的工艺限制，所有结构的拔模角度统一设置为符合吸塑生产要求的角度，不存在倒扣、过小内圆角等无法脱模的结构特征，保证模型可直接对接生产工艺进行模具开发；内部的格栅筋条间距经过优化，既保证足够的支撑强度，又能在吸塑成型时保证材料充分流动填充，避免出现筋位缺料、壁厚过薄的问题。整体模型完整还原了Starpack量产托盘的所有结构细节，纵梁与横梁的排布经过受力仿真验证，可承受额定载荷下的仓储、运输工况，同时兼顾了轻量化设计与生产工艺可行性，可用于包装方案验证、自动化包装线调试、模具开发参考等多个场景。
