雕刻机用双挂耳扭转弹簧三维结构设计

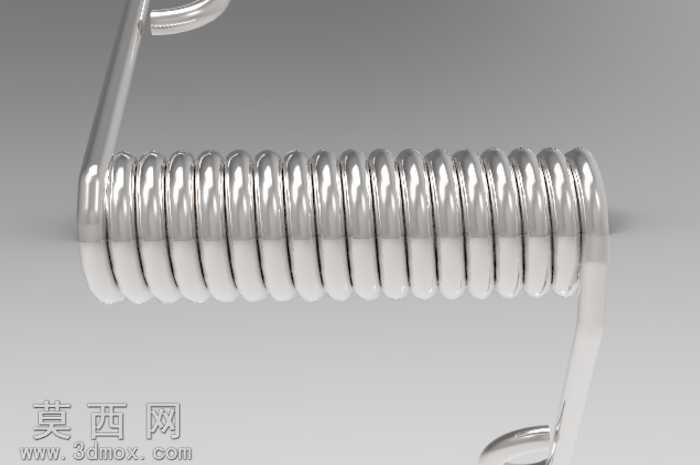

本作品为适配雕刻机工况设计的扭转弹簧三维模型，建模阶段采用参数化设计思路，首先基于扭转弹簧的力学设计规范确定核心参数：以等节距螺旋簧身作为扭矩承载主体，簧身螺旋升角、线径、有效圈数均按照小载荷高频往复扭转的工况匹配，保证弹簧在1/2扭转行程内具备稳定的弹力输出，避免出现应力集中导致的疲劳断裂问题。建模过程中先绘制螺旋线路径作为簧身扫描引导线，以圆形截面沿路径扫描生成连续的螺旋簧体，随后对弹簧两端的支撑臂进行结构细化：两端支撑臂末端设计为封闭圆环挂耳结构，挂耳的弯折半径经过圆角过渡处理，既可以保证安装时的定位便捷性，也能避免挂耳与安装座接触位置出现应力集中，减少长期使用后的磨损变形。材质渲染阶段采用高碳钢金属材质，调整材质参数还原弹簧表面的镀锌钝化质感，通过环境光遮蔽效果突出螺旋簧身的圈间间隙结构，清晰展现簧身的节距均匀度与两端支撑臂的对称角度，模型整体结构无破面、无重叠几何，各部分特征参数可直接编辑调整，方便使用者根据实际安装需求修改线径、圈数、支撑臂长度与挂耳尺寸。设计过程中重点考量了扭转弹簧的工作特性：当弹簧受到绕轴线的扭矩作用时，簧身会产生卷紧或卷松的形变，两端挂耳的角度设计保证了安装后弹簧的预紧扭矩处于合理区间，在雕刻机执行往复复位动作时，能够提供稳定的复位扭力，同时避免超行程扭转导致的塑性变形。模型的结构细节完全符合机械加工的工艺要求，簧身的螺旋线连续顺滑，两端弯折位置的曲率符合五金弹簧的冷弯加工规范，不存在无法加工的尖锐棱角或干涉结构，可直接用于装配验证、工况模拟以及后续的工程图导出工作。
