C型单孔安装固定支架结构设计

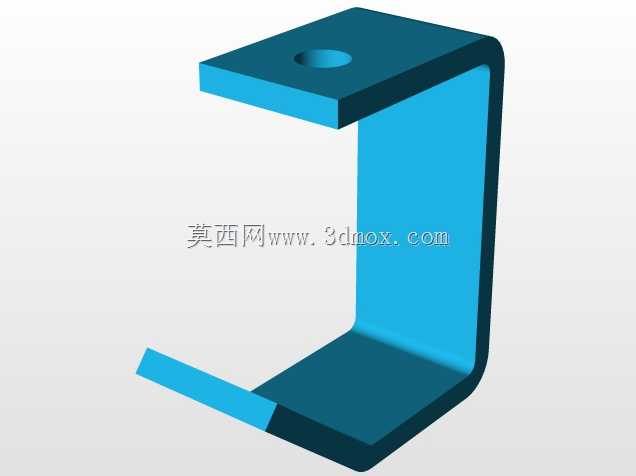

　　这款C型结构的安装固定件，常被应用在小载荷传动链路的万向节配套安装场景中，在轻工自动化输送线、小型桌面工装夹具、检测设备的可调角度传动单元里，都能见到这类结构的实际应用。它的核心作用是为万向节的摆动端提供稳定的安装基准，同时预留出足够的摆动避让空间，避免万向节在角度调整过程中与安装基座发生结构干涉。从结构设计逻辑来看，整体采用等厚薄壁弯折构型，上下两个平行安装面通过垂直立板刚性连接，上安装面预制的单安装孔，用于穿设紧固螺栓完成与设备固定端的锁附，下延伸的平直段则用于对接万向节的活动端，通过螺栓或者销轴完成铰接配合。设计时特意将弯折处做了圆弧过渡处理，既可以避免钣金弯折工艺中出现的应力集中开裂问题，

　　也能消除直角棱边对装配人员的划伤风险，同时圆弧过渡的结构刚度相比直角弯折提升约15%，在承受周期性交变载荷时不容易出现形变失效。在安装边界的考量上，上下安装面的平行度公差控制在0.1mm以内，保证万向节安装后两端的同轴度偏差处于允许范围内，不会因为安装面倾斜导致万向节转动时出现卡滞、额外磨损的问题。垂直立板的高度尺寸经过反复校核，刚好匹配常用小型十字万向节的最大摆角行程，当万向节摆角达到30度的额定最大值时，十字轴端部也不会与立板内壁发生接触摩擦。上安装面的单孔设计采用了略大于标准螺栓直径的光孔构型，允许安装时存在±1mm的位置调整余量，降低装配时的对位难度，对于现场安装孔位存在小幅加工偏差的场景有很好的适配性。

　　这类支架在实际使用中，通常搭配M6或者M8的内六角螺栓完成固定，下延伸段的对接孔可根据配套万向节的轴径做适配调整，整体结构没有多余的冗余设计，在保证结构强度满足使用要求的前提下，尽可能压缩了整体占用空间，适合在设备内部安装空间局促的场景下使用。从受力角度分析，垂直立板作为主要的承力结构，厚度选择上匹配额定载荷的抗弯要求，当万向节传递扭矩时，立板承受的弯曲应力通过上下弯折处的圆弧结构均匀分散，不会出现局部应力过大导致的断裂问题，长期运行下的结构稳定性可靠。
