ER20夹头模块化收纳机架结构设计

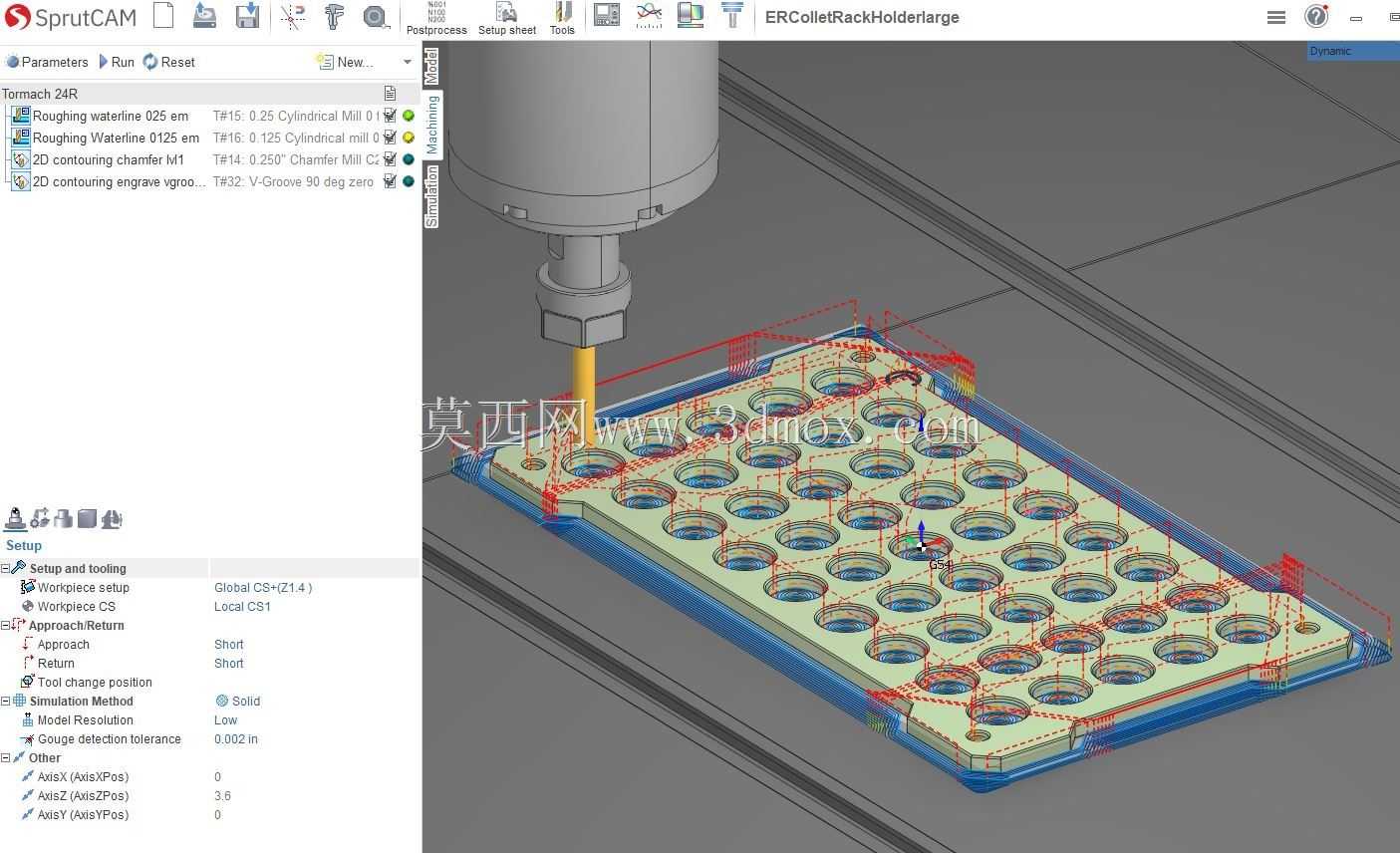

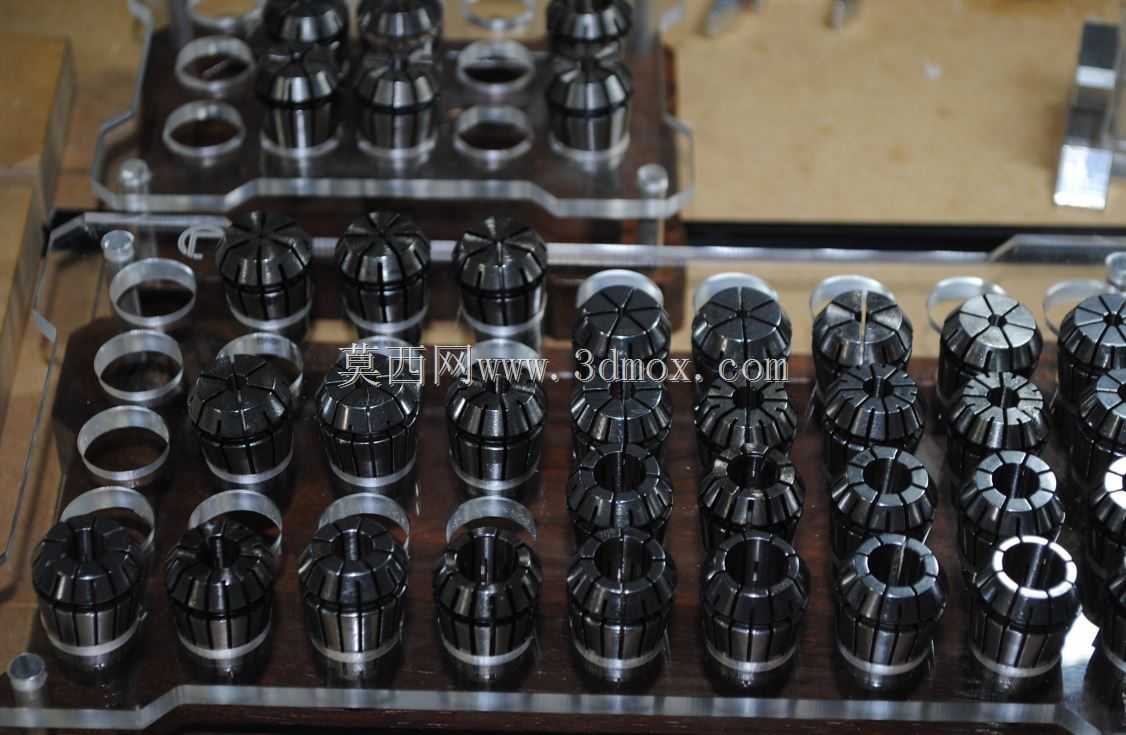

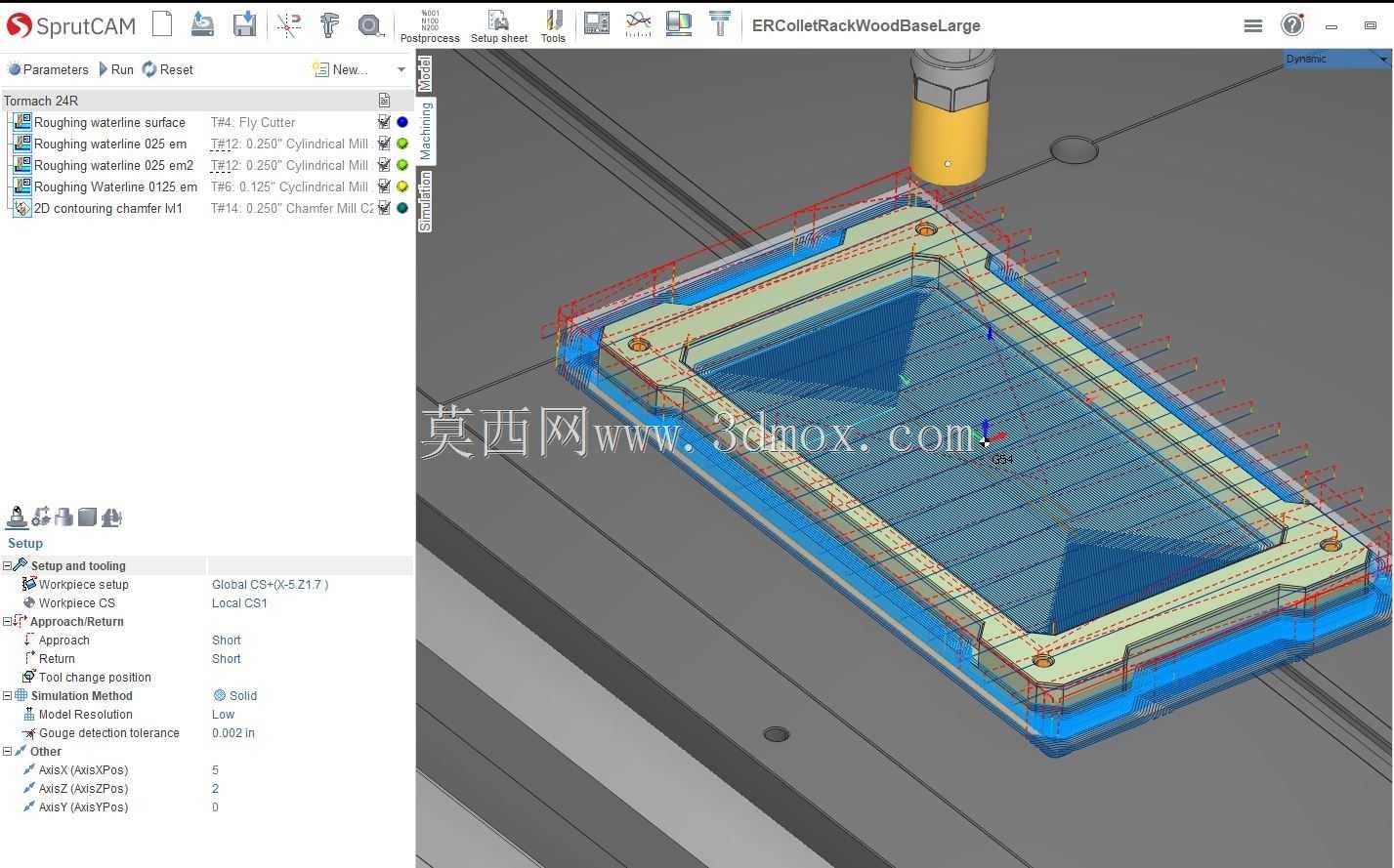

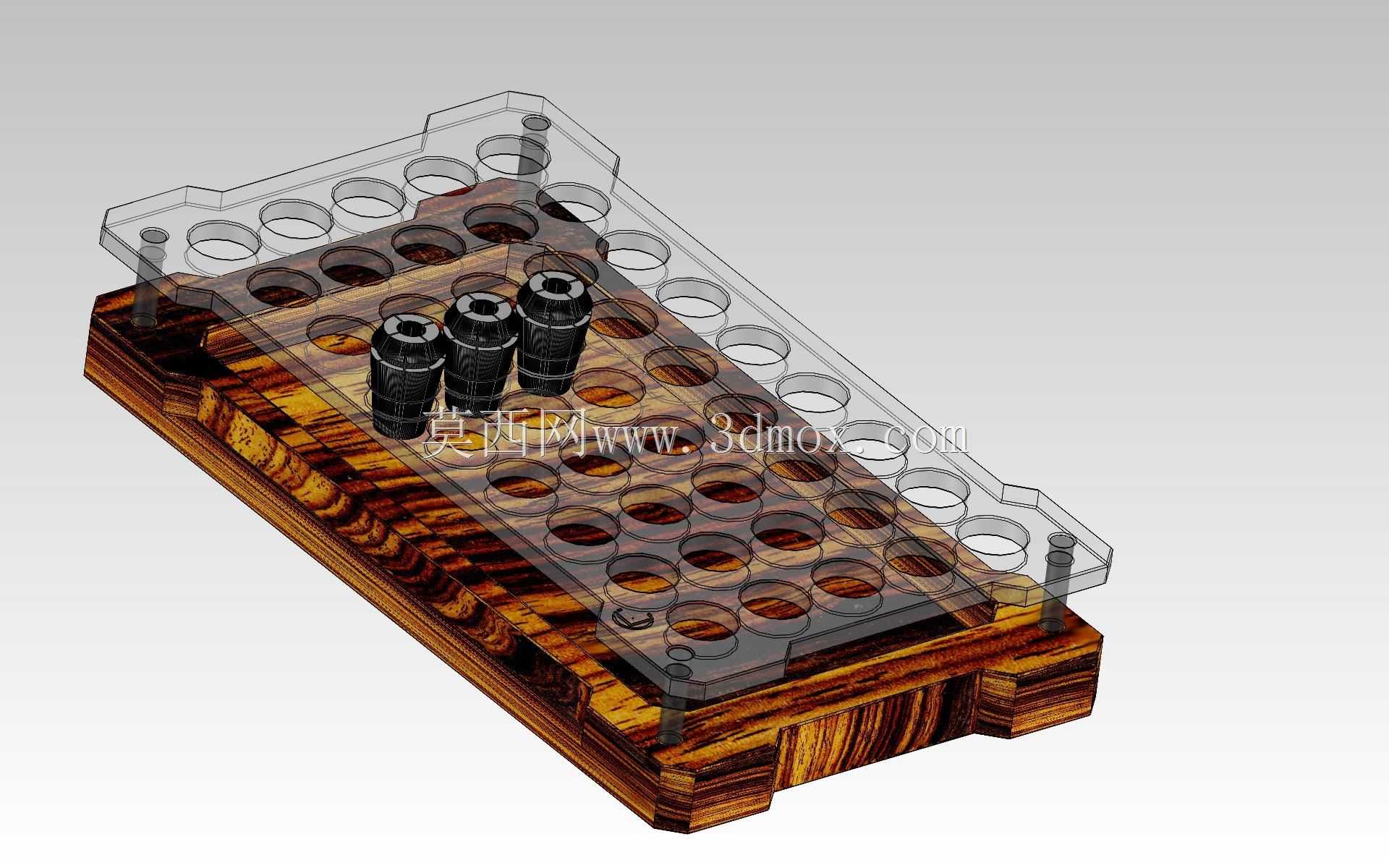

　　在数控加工车间的日常作业场景里，刀具及配套夹头的规整收纳一直是影响工位作业效率的细节环节，零散放置的夹头不仅容易在拿取时耗费找件时间，还可能因磕碰、沾染切削液与金属碎屑影响夹头的装夹精度，这款适配ER20规格夹头的收纳机架，正是针对加工工位的刀具存储需求做的结构设计。整个机架采用分层组合的结构思路，上层为透明防护盖板，盖板上按照矩阵排布开出与ER20夹头外径匹配的定位沉孔，每个沉孔的深度刚好可以卡住夹头的颈部位置，避免夹头在放置时出现歪斜、倾倒的情况，透明材质的选用可以让操作人员不用掀开盖板就能快速识别对应规格的夹头位置，减少拿取时的多余动作。下层基座采用高密度实木纹理的复合结构材质，既保证了整个机架放置在工作台面时的自重稳定性，

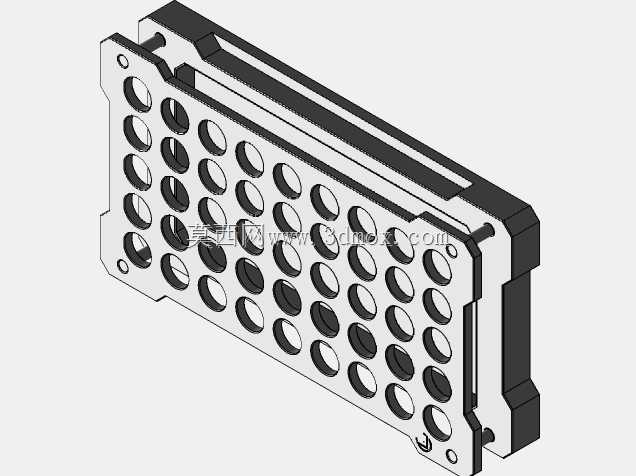

　　不会因为日常拿取夹头的触碰出现机架滑移，同时木质基座的减震特性也能避免夹头放置时的硬接触磕碰，保护夹头的装夹定位面不受损伤。在尺寸兼容性设计上，这款机架的大模块安装边界与同系列其他工具机架的尺寸完全统一，可直接与现有工位上的其他刀具收纳模块并排拼接，不需要额外调整工作台面的布局空间，单块模块可容纳的ER20夹头数量按照常规加工工位的常用夹头配置排布，覆盖日常加工最常用的夹头规格存储需求。机架的边角位置做了定位柱与定位孔的组合结构，多块模块拼接时可以通过定位结构实现快速对齐，不会出现模块之间错位、缝隙不均的情况，上层盖板与下层基座之间通过四个角的定位销实现连接，拆卸清理时可以直接掀开盖板，清理基座缝隙里积攒的金属碎屑与切削液残留，

　　日常维护十分便捷。从实际使用的角度出发，这类收纳机架除了放置在固定加工工位的工作台面上，也可以适配工具车的层板尺寸，作为移动工具组套的一部分随作业人员转场使用，矩阵式的排布方式也方便做夹头的规格标识，在每个沉孔旁标注对应的夹头适用刀柄规格、夹持范围，新入职的操作人员也能快速完成夹头的归位与拿取，减少因工具乱放导致的作业等待时间。结构设计上没有多余的冗余特征，所有的开孔、定位结构都围绕夹头的稳定放置、快速拿取、便捷维护三个核心需求展开，没有为了外观做不必要的异形结构，既降低了加工制作的难度，也避免了多余结构形成的清洁死角，在车间多油污、多碎屑的作业环境下能长期保持整洁的使用状态。
