自行车单筒螺旋弹簧减震器结构设计

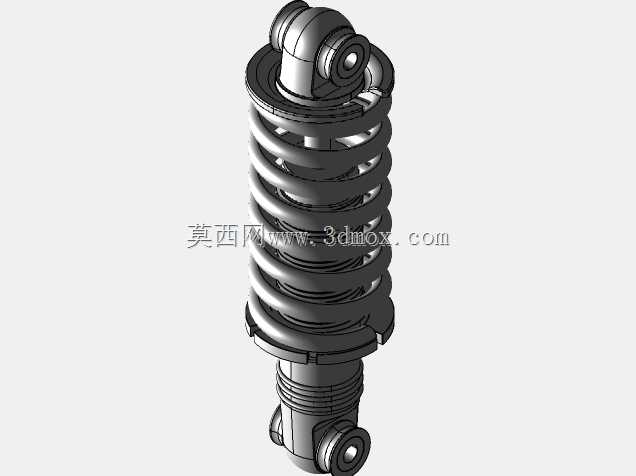

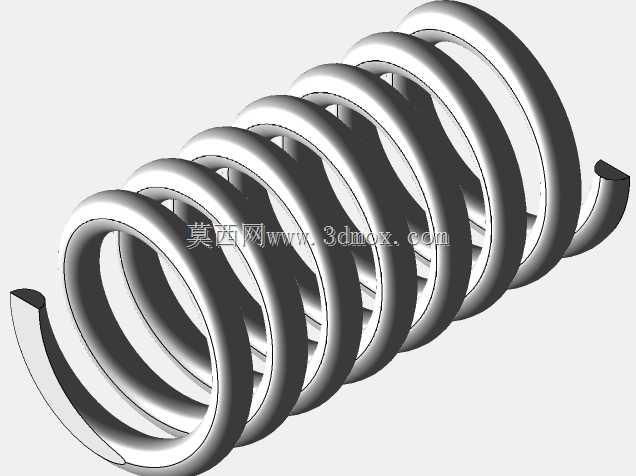

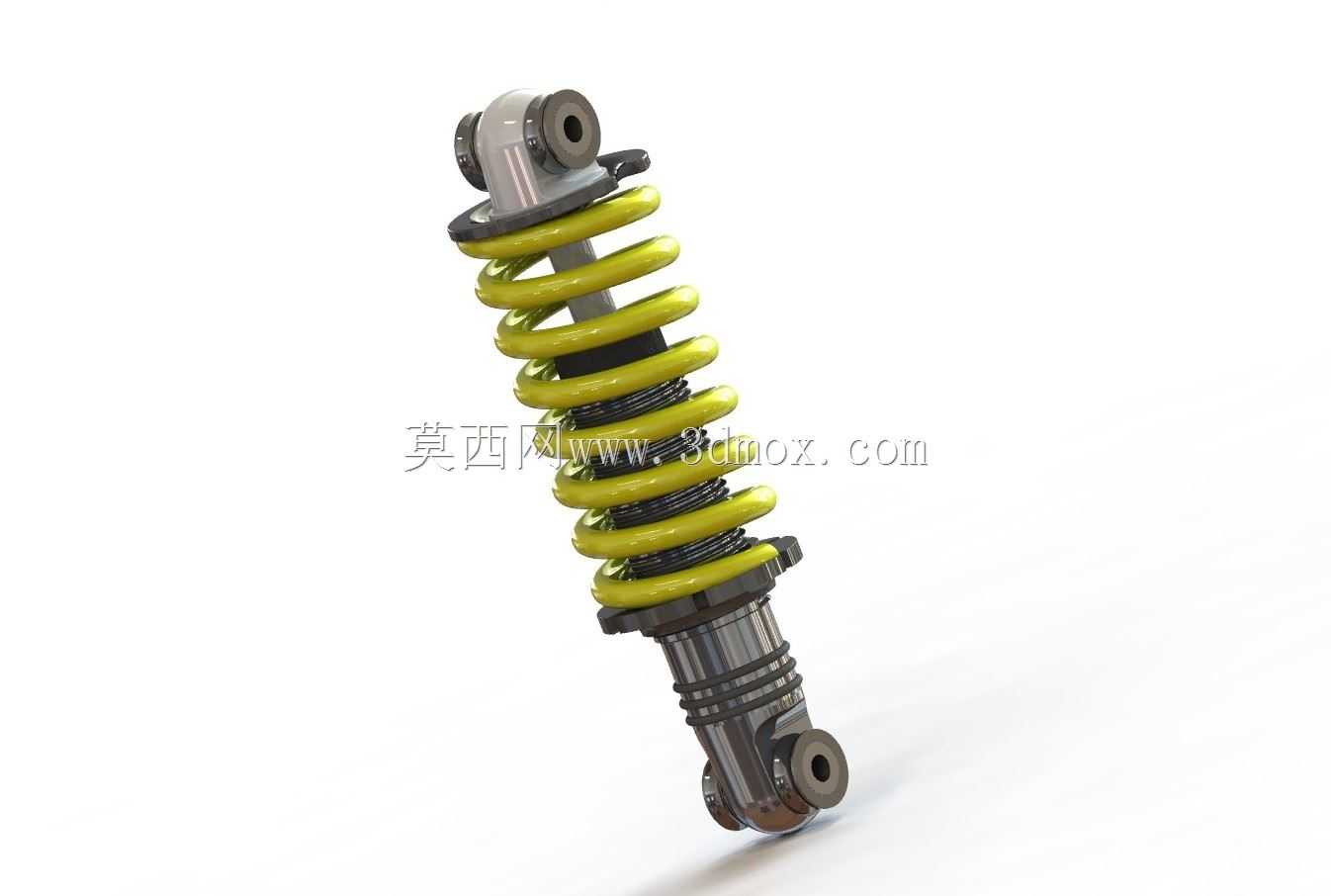

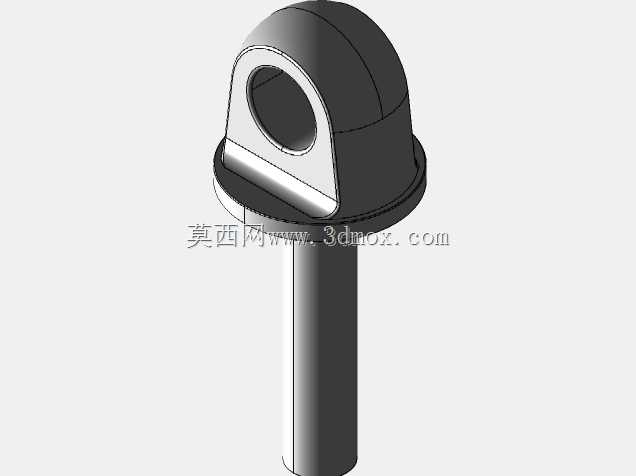

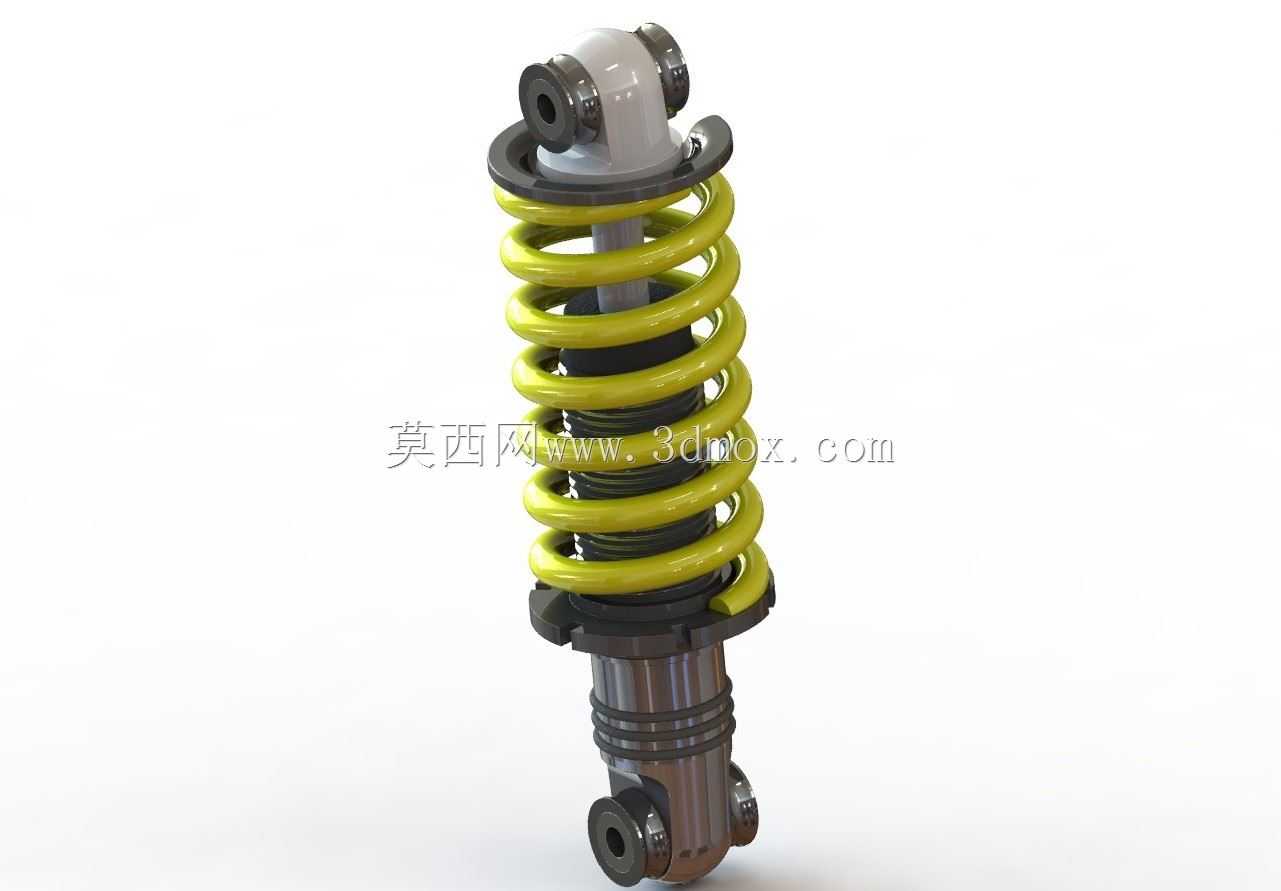

　　这款减震部件主要适配山地自行车、电动自行车的后悬挂系统，也可用于轻型代步车、小型越野载具的缓冲结构中，核心作用是吸收路面颠簸带来的冲击载荷，避免轮组跳动直接传递到车架主体，提升骑行过程的平顺性，同时减少车架焊缝、连接部位长期受交变载荷产生的疲劳损伤。从结构设计逻辑来看，整体采用同轴布局的螺旋弹簧搭配阻尼筒结构，弹簧选用等节距圆柱螺旋压缩形式，簧丝直径、弹簧中径、有效圈数的参数匹配经过载荷校核，能够覆盖日常骑行场景下100-150kg的额定冲击载荷，弹簧表面做了亮色防护处理，既可以提升户外使用的耐锈蚀能力，也能直观观察弹簧表面是否出现裂纹、塑性变形等失效问题。上下两端的连接结构分别适配车架与摇臂的安装点位，上端采用带衬套的吊耳结构，

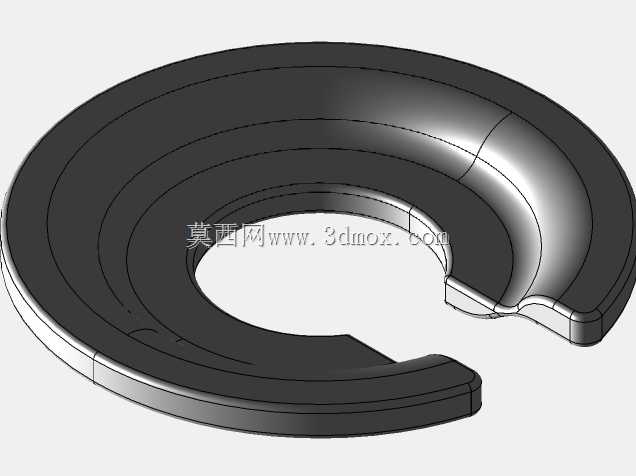

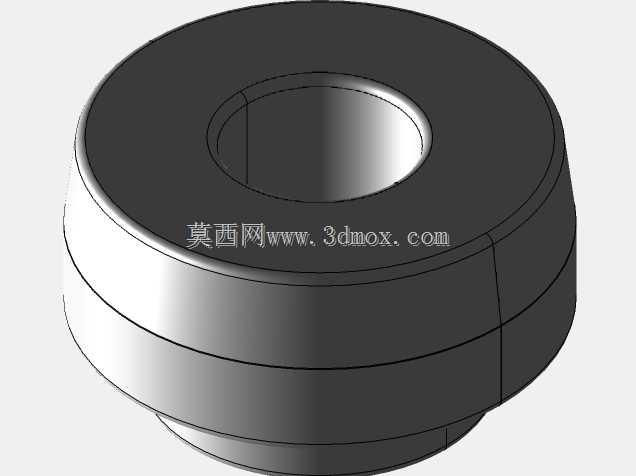

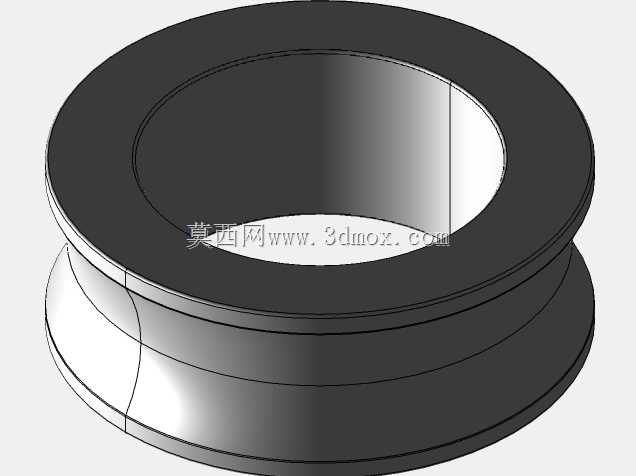

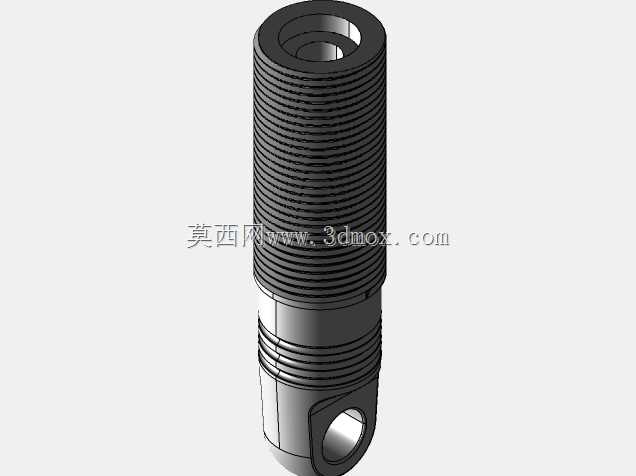

　　衬套选用耐磨橡胶复合材质，能够补偿安装过程中的微小角度偏差，同时过滤高频微幅振动，避免金属硬连接产生的异响与磨损；下端采用叉形耳片配合销轴的连接形式，安装边界的孔位同轴度公差控制在0.05mm以内，保证安装后减震器动作过程中不会出现卡滞、偏磨的问题。阻尼筒部分位于弹簧中心位置，筒身采用硬质铝合金材质加工，表面做硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力，内部的阻尼油路设计能够匹配弹簧的刚度特性，在弹簧压缩、回弹过程中提供合适的阻尼力，避免弹簧出现多余的往复弹跳，保证车轮始终贴合路面。设计过程中充分考虑了维护便利性，弹簧上下端的限位座采用可拆卸结构，后期更换弹簧、维护阻尼筒时不需要破坏整体连接结构，

　　只需要拆下上下端的连接销轴即可完成部件拆解。整体结构的外形尺寸经过紧凑化设计，安装长度适配多数中小行程自行车后悬挂的安装空间，不会在车轮跳动极限位置与车架、轮组、传动部件产生运动干涉，弹簧的外径尺寸控制合理，即使在最大压缩行程下，弹簧相邻圈也不会出现并圈冲击的问题，有效延长部件的使用寿命。在实际使用场景中，这款减震器能够应对碎石路面、坑洼路面、轻度越野路面的冲击，当车轮受到向上的冲击力时，弹簧首先被压缩吸收冲击能量，随后阻尼筒缓慢释放能量，将大的冲击转化为平缓的位移，既保证骑行者的舒适度，也能提升车辆行驶过程中的操控稳定性，避免轮组瞬时离地导致的抓地力下降问题。
