带14T链轮安装结构的无刷直流电机

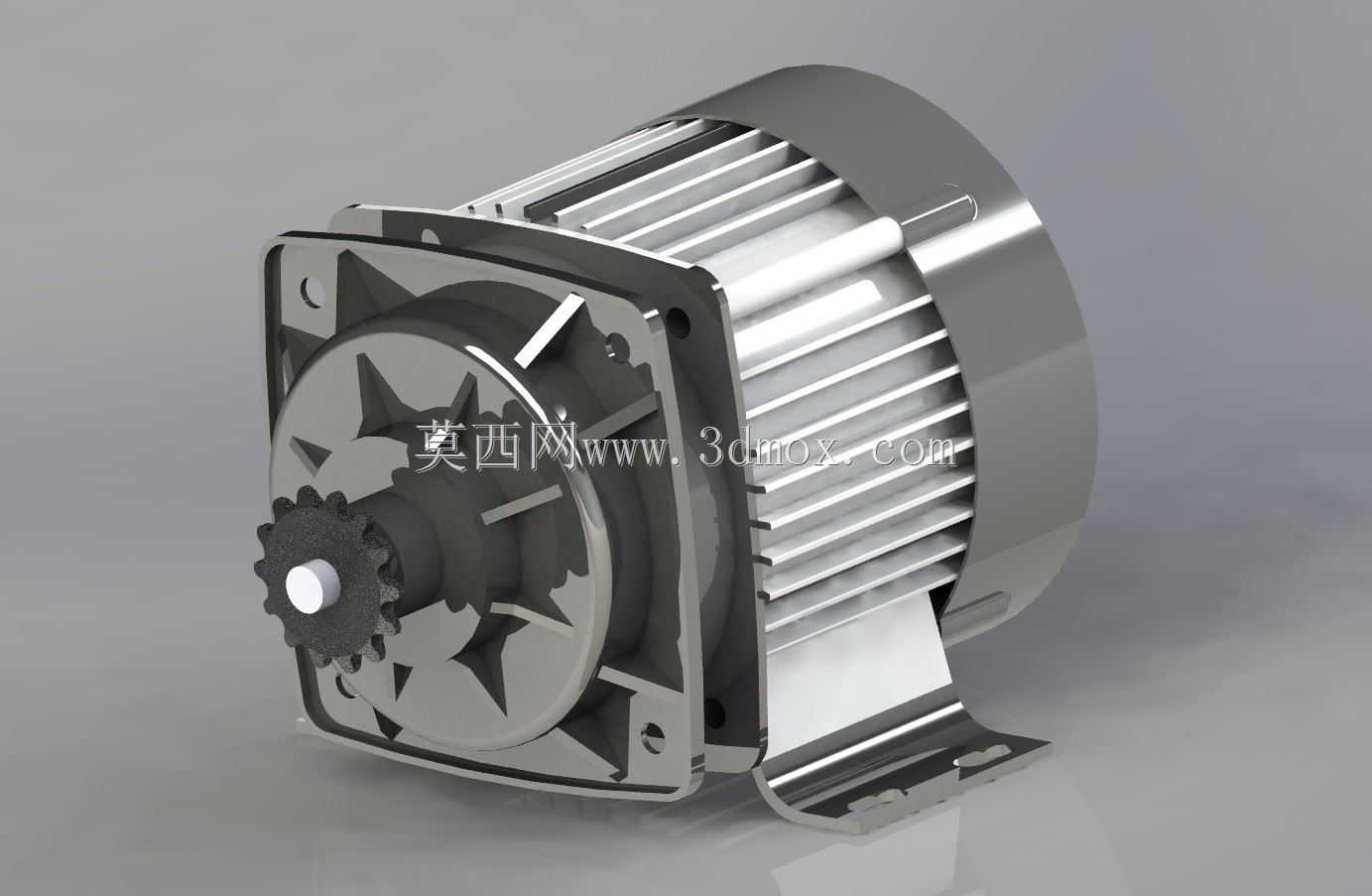

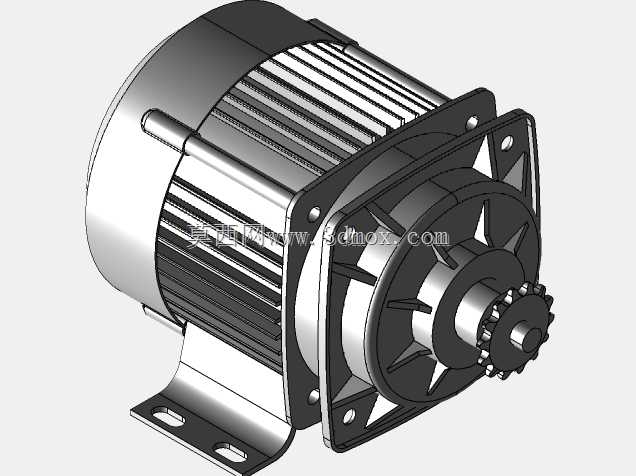

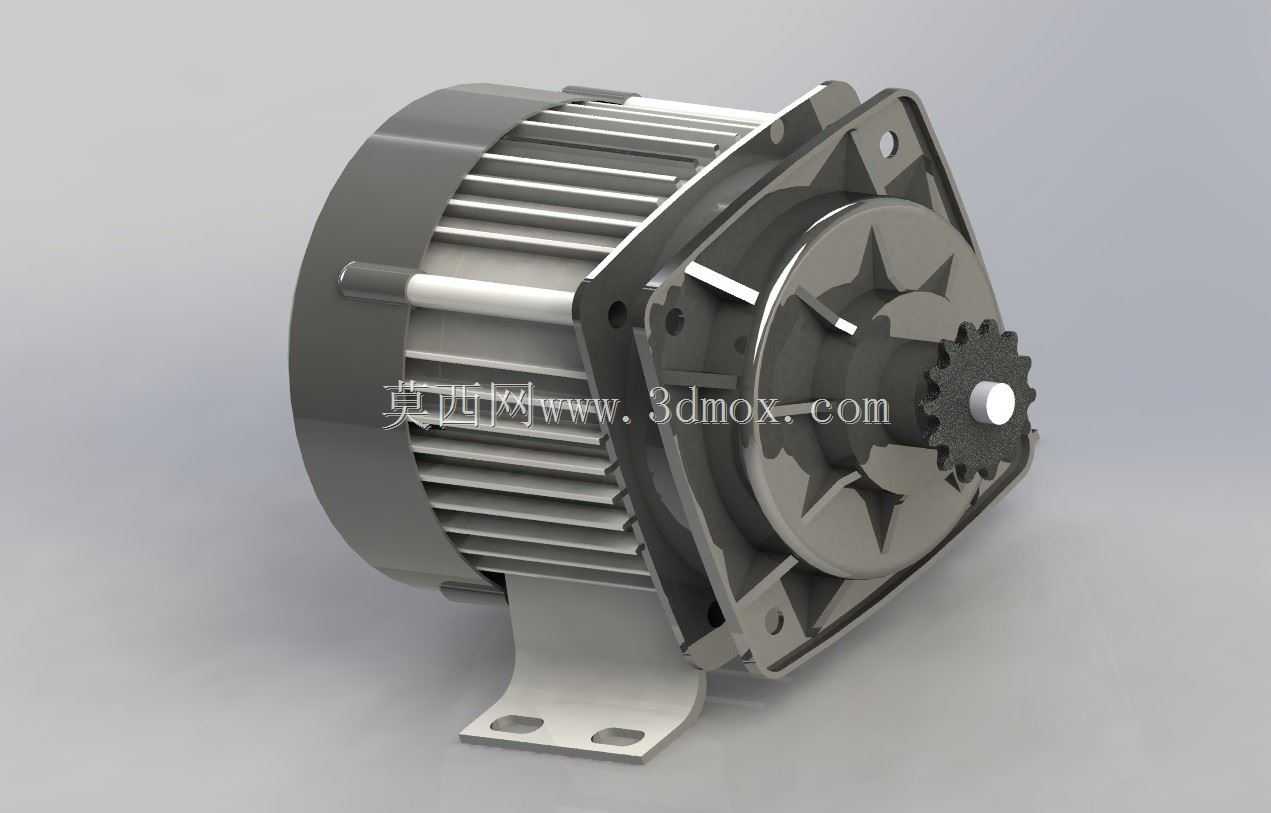

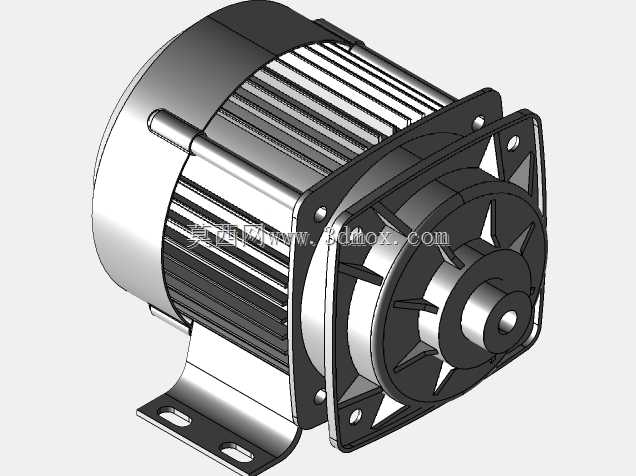

　　这款带14T链轮的无刷直流电机，核心适配低速大扭矩的链传动场景，在电动两轮车、轻型代步设备、小型自动化输送线的动力单元中应用广泛，相比传统有刷电机，它取消了碳刷与换向器的滑动接触结构，运行过程中无换向火花、电磁干扰更低，同时大幅降低了日常维护的频次，适合长时间连续运行的工况。从结构设计来看，电机本体采用径向散热鳍片的机壳结构，鳍片沿轴向均匀排布，能够在电机运行时通过自然对流或者配套风冷带走绕组产生的热量，避免高温导致的永磁体退磁问题，机壳端采用方形法兰安装面，搭配底部一体式冲压成型的安装支架，支架上预留了两个长圆形安装孔，可适配一定范围内的安装距偏差，降低安装时的对位难度。输出端直接集成14齿的标准链轮，

　　链轮与电机输出轴采用平键连接传递扭矩，轴端加装轴向挡圈防止链轮窜动，这种集成式输出结构省去了用户自行加装传动件的同轴度调试步骤，避免了二次装配带来的传动偏心、链轮跳动等问题，能有效降低链传动过程中的噪音与磨损。设计过程中，输出轴的伸出长度、链轮的节距参数都经过匹配校核，链轮的齿形符合标准滚子链的啮合要求，可直接匹配对应规格的传动链条，不需要额外定制传动件。安装边界方面，方形法兰的安装孔位遵循小功率直流电机的通用安装尺寸规范，底部支架的安装孔中心距、安装面到轴中心的高度都做了公差约束，能够直接替换同安装尺寸的有刷电机或者其他规格的无刷电机，不需要对原有设备的安装机架做改动。绕组部分采用集中式绕线工艺，槽满率控制在合理区间，

　　既保证了铜线的填充率提升电机效率，也兼顾了绕线工艺的可制造性，端盖部分采用压铸铝合金材质，兼顾结构强度与轻量化需求，端盖内预留了轴承安装位，选用深沟球轴承支撑输出轴，能够承受径向的链条张紧力，同时保证轴系的回转精度，避免长期运行后出现轴窜动、异响等问题。
