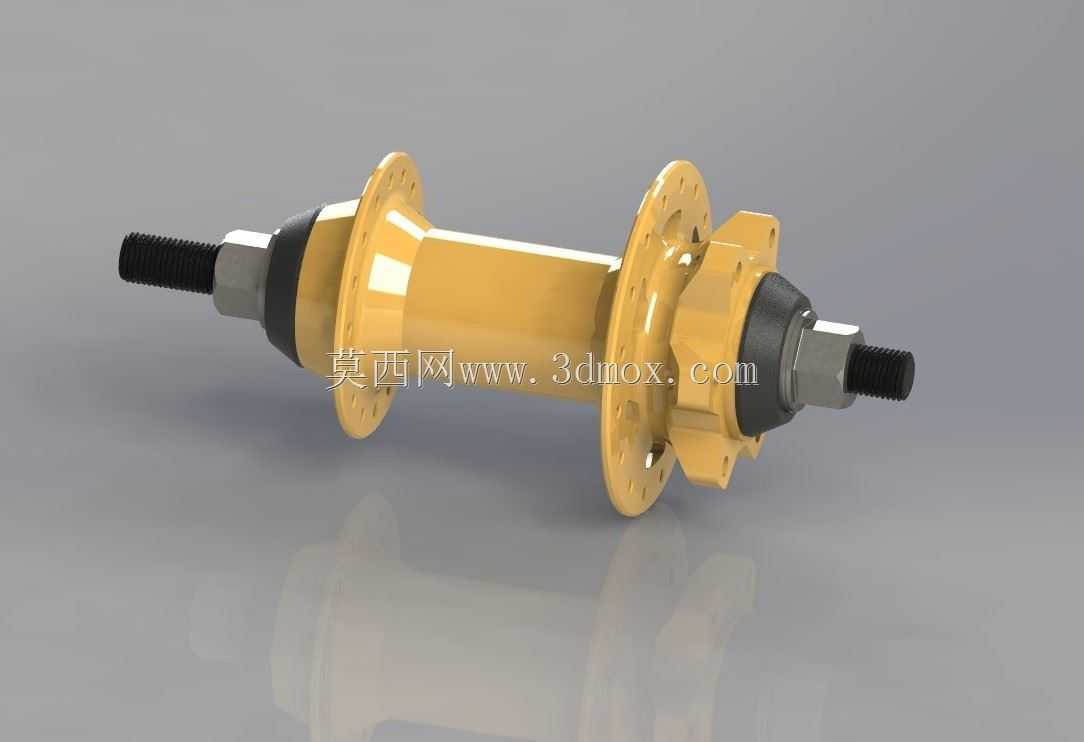

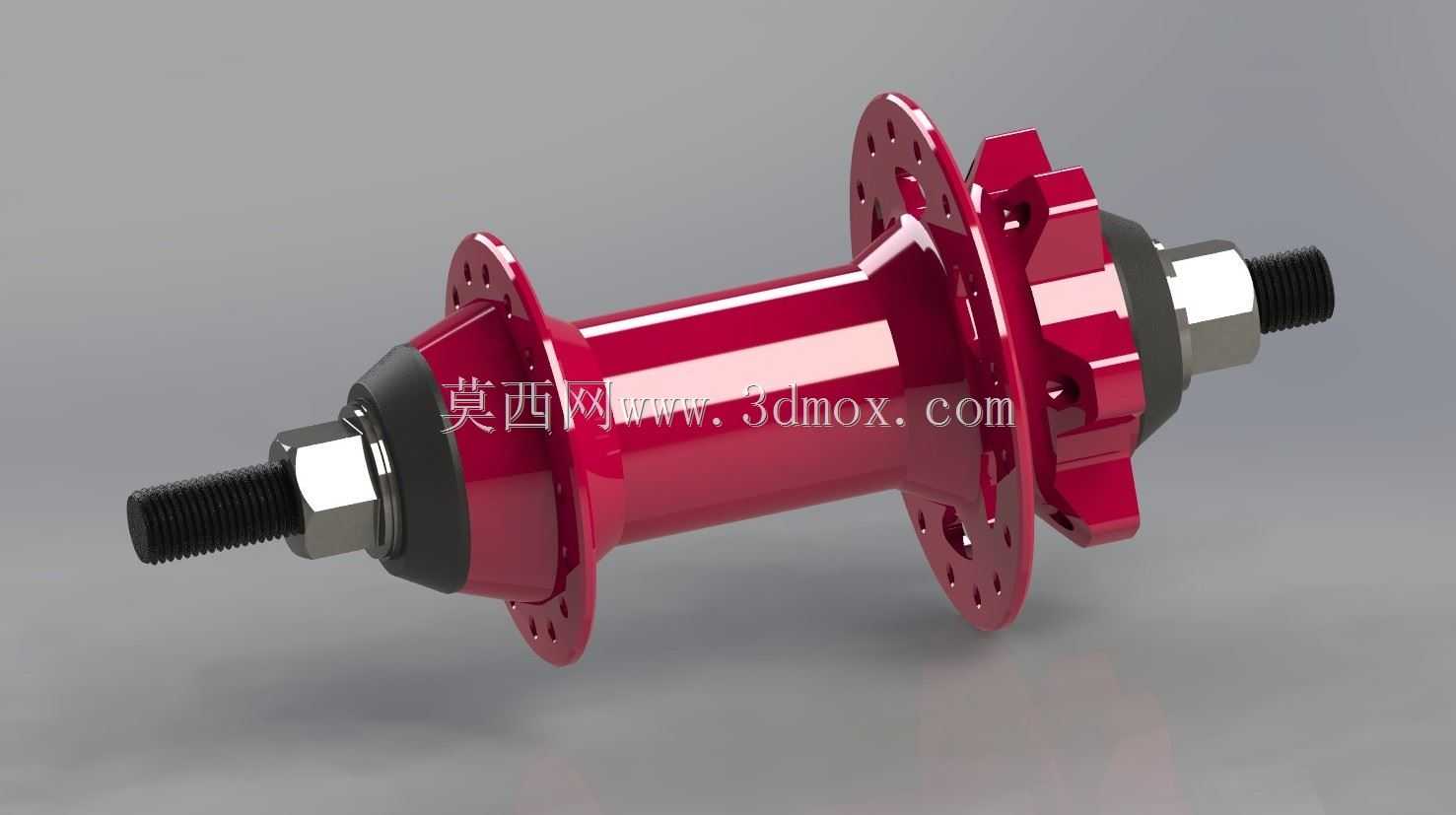

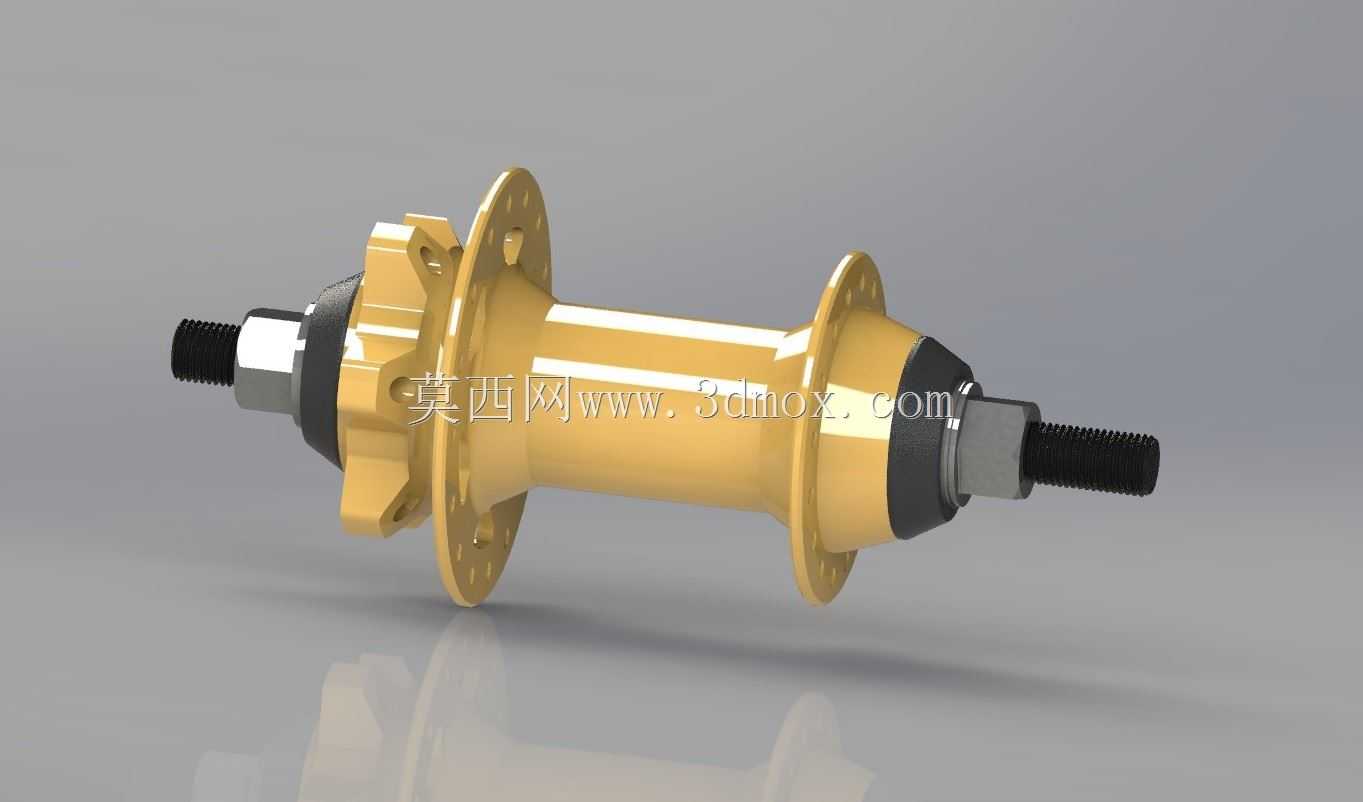

带盘刹安装座的自行车花鼓结构设计

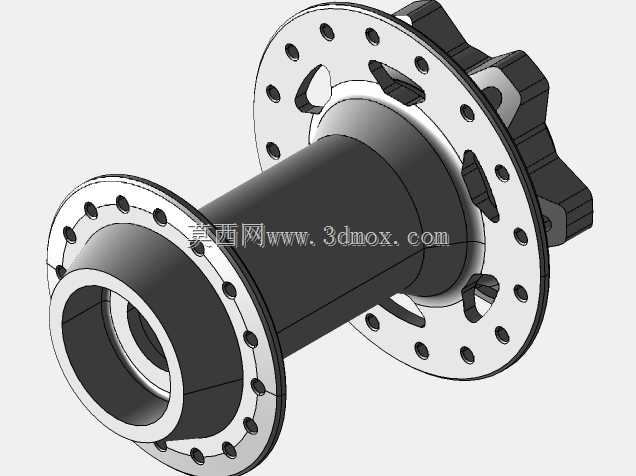

　　这款带盘式制动器安装支架的自行车花鼓，是山地车、通勤运动自行车轮组的核心承载部件，日常应用场景覆盖城市通勤代步、非铺装路面越野骑行、长途载重骑行等多种骑行工况，承担轮组旋转支撑、制动力传递、轮组辐条固定的核心作用。设计之初优先考虑了重载工况下的结构强度，主体轴壳采用等强度变径设计，中部主体直径大于两端轴颈，既保证了轴壳整体的抗扭、抗弯刚度，又避免了不必要的材料冗余，适配常规32孔或36孔辐条编圈需求，两侧法兰盘的孔位角度、法兰间距严格匹配常规山地车轮组的编圈角度，保证辐条安装后张力均匀，避免轮组偏摆、辐条断裂的问题。两侧的盘式制动器安装座采用国际标准的六钉安装接口，安装面与花鼓轴线的垂直度公差控制在0.02mm以内，

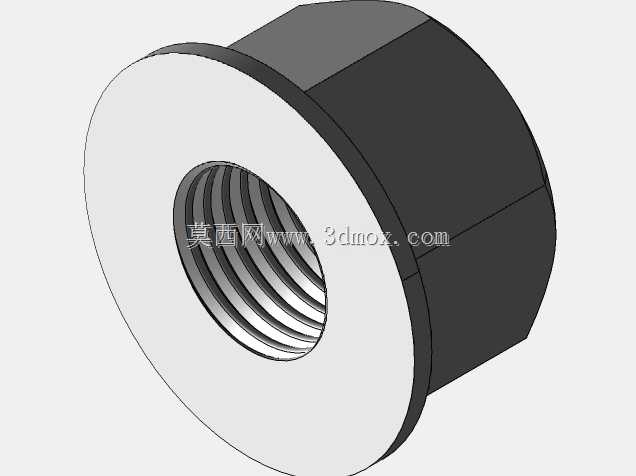

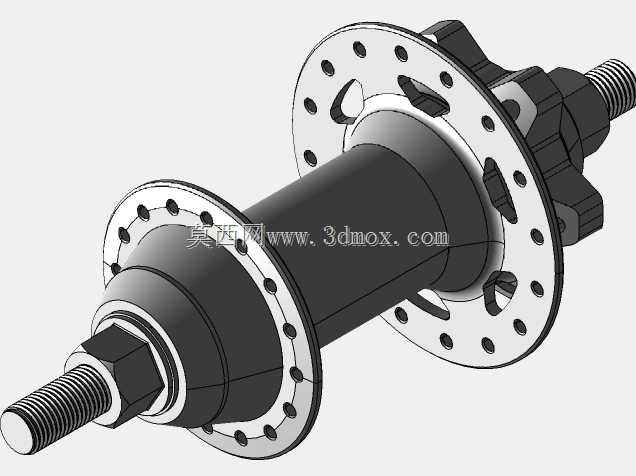

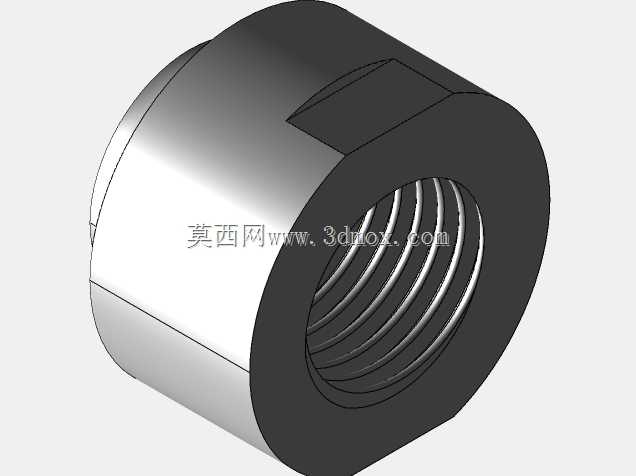

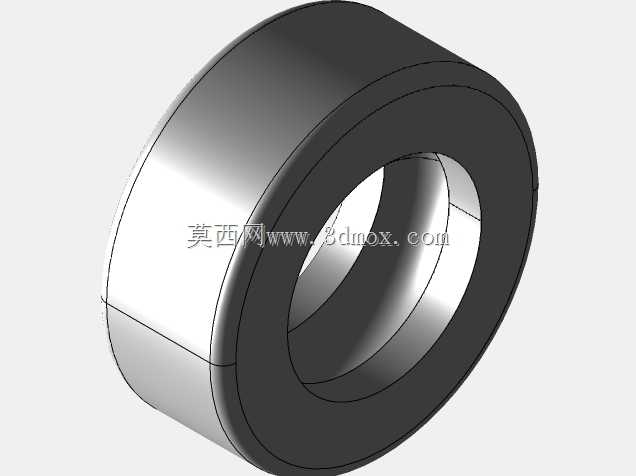

　　保证刹车盘安装后不会出现偏摆蹭碟的问题，安装座与轴壳采用一体化结构设计，相比后期焊接的安装座，抗冲击能力提升40%以上，能够承受高强度越野时紧急制动的巨大冲击力，避免制动座变形失效。两端的轴杆采用标准螺纹规格，适配常规快拆结构或者桶轴安装结构，轴肩位置的尺寸严格匹配常规自行车前叉、后车架的开档尺寸，安装时不需要额外打磨或者加装垫片即可直接适配。轴承安装位的轴颈尺寸采用过渡配合公差，能够适配常规工业深沟球轴承或者培林结构，装配后轴承内圈与轴颈无相对滑动，保证旋转顺畅度的同时延长轴承使用寿命。花鼓两端的密封结构采用阶梯式迷宫密封设计，能够阻挡骑行过程中泥水、灰尘进入轴承腔体，减少维护频率，适配多雨、多尘的复杂骑行环境。

　　设计过程中对安装边界做了明确的尺寸约束，盘刹安装座的外沿尺寸不会与常规碟刹卡钳产生干涉，法兰盘的最大外径不会与轮胎、刹车油管产生剐蹭，轴杆伸出长度适配不同厚度的车架叉脚，能够兼容市面上绝大多数主流规格的山地车、旅行车车架安装需求，不需要做额外的结构修改即可直接用于轮组组装。
