小型立式空气活塞气缸装配结构

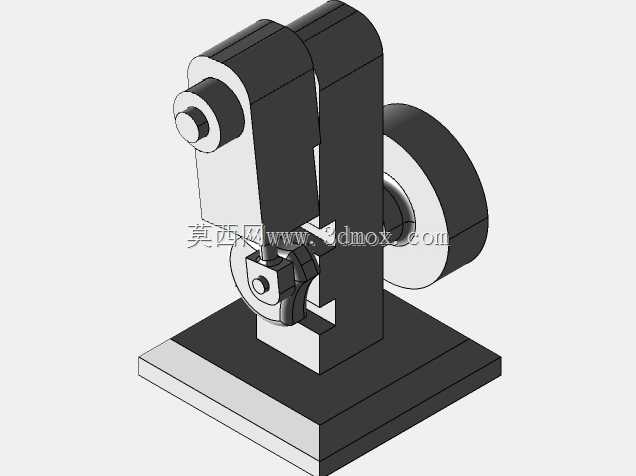

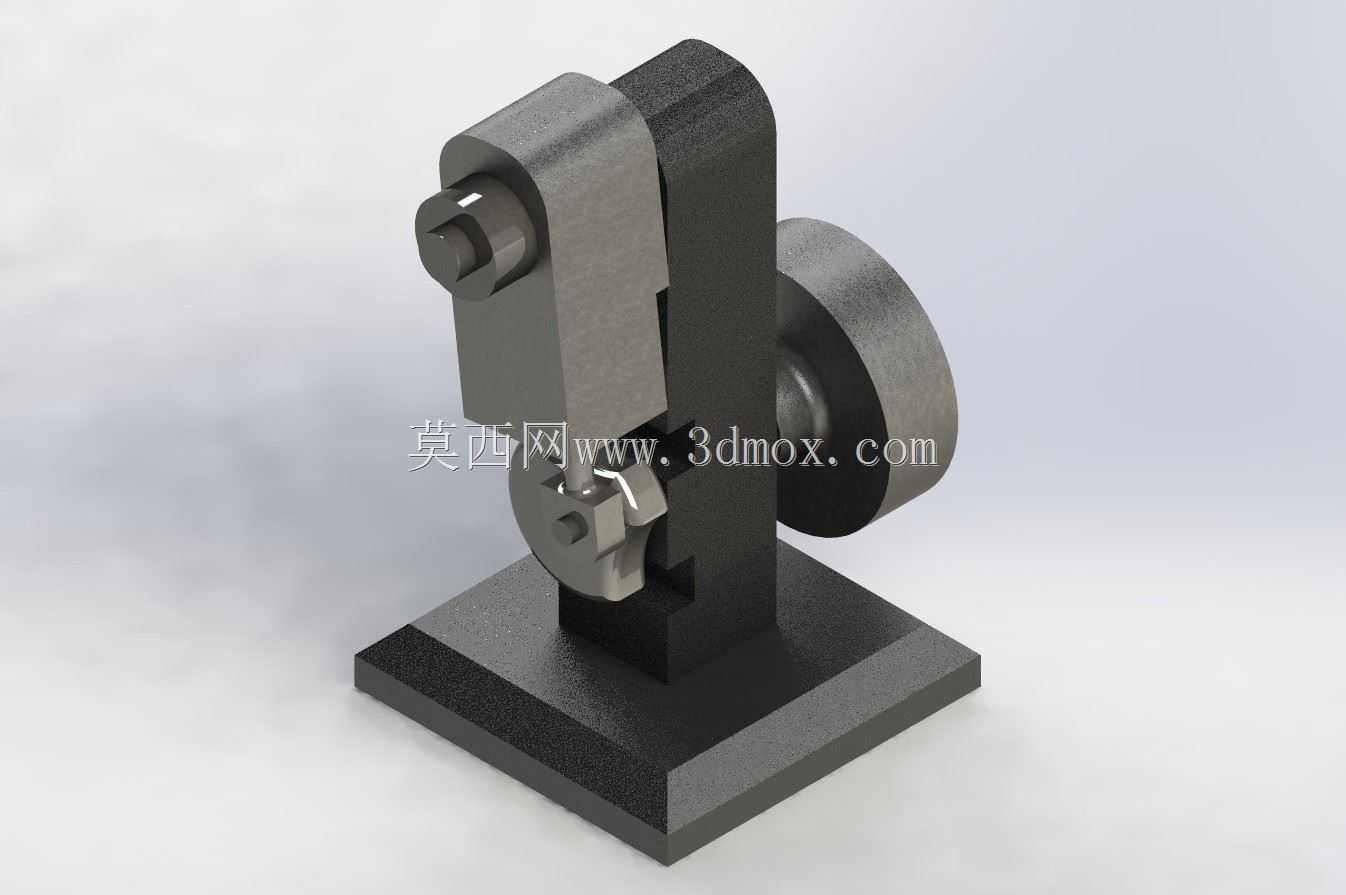

　　这套空气活塞气缸的装配结构，常见于小型气动执行机构、教学演示教具以及微型动力试验台的核心动力单元设计中，在轻工自动化生产线的小型往复推送工位、实验室气动试验装置里都能见到同结构的应用，核心作用是通过压缩空气的压力差推动活塞做直线往复运动，再通过配套的曲柄滑块结构将直线运动转化为旋转动力输出，或是直接输出直线推拉力完成工件推送、阀门启闭这类动作。从结构设计逻辑来看，整体采用立式L型铸钢基座作为安装承载主体，基座底面做了平整的安装贴合面，预留的安装孔位可以直接通过螺栓固定在设备安装台面上，安装边界的长宽尺寸控制在紧凑范围内，不会占用过多设备内部安装空间，适合集成在空间局促的小型自动化设备内部。活塞缸体采用立式布置，

　　缸筒与基座通过定位止口配合保证同轴度，避免活塞运行过程中出现偏磨导致漏气、卡滞问题，活塞与活塞杆的连接采用防松销结构，长期往复运行也不会出现连接松脱的故障。侧面配套的带轮结构是动力输出端，和内部曲柄结构刚性连接，当活塞在压缩空气驱动下上下往复运动时，就会带动曲柄旋转，进而驱动带轮通过皮带向外输出旋转扭矩，也可以根据实际使用需求替换为链轮、联轴器等不同的传动连接件，适配不同的动力传输场景。设计过程中特意将运动部件的润滑通道预留到了缸体侧面的注油位置，日常维护时不需要拆解整个缸体就能完成运动副的润滑保养，降低后期运维的工作量。所有配合面的公差都按照气动元件的密封要求做了适配，活塞环的安装槽尺寸经过反复校核，

　　保证运行时的气密性同时不会产生过大的运行阻力，整体结构没有冗余的设计部件，每个零件都承担对应的功能，既可以作为独立的气动执行单元单独使用，也可以作为微型气动发动机的核心总成集成到整套动力系统中，对于刚接触机械结构设计的从业者来说，这套装配结构也能很好地演示曲柄滑块传动、气动动力转换的基础原理，建模时所有零件的装配约束都按照实际装配逻辑设置，不存在过约束或者干涉的问题，能直接用于结构验证、运动仿真以及3D打印样件制作。
