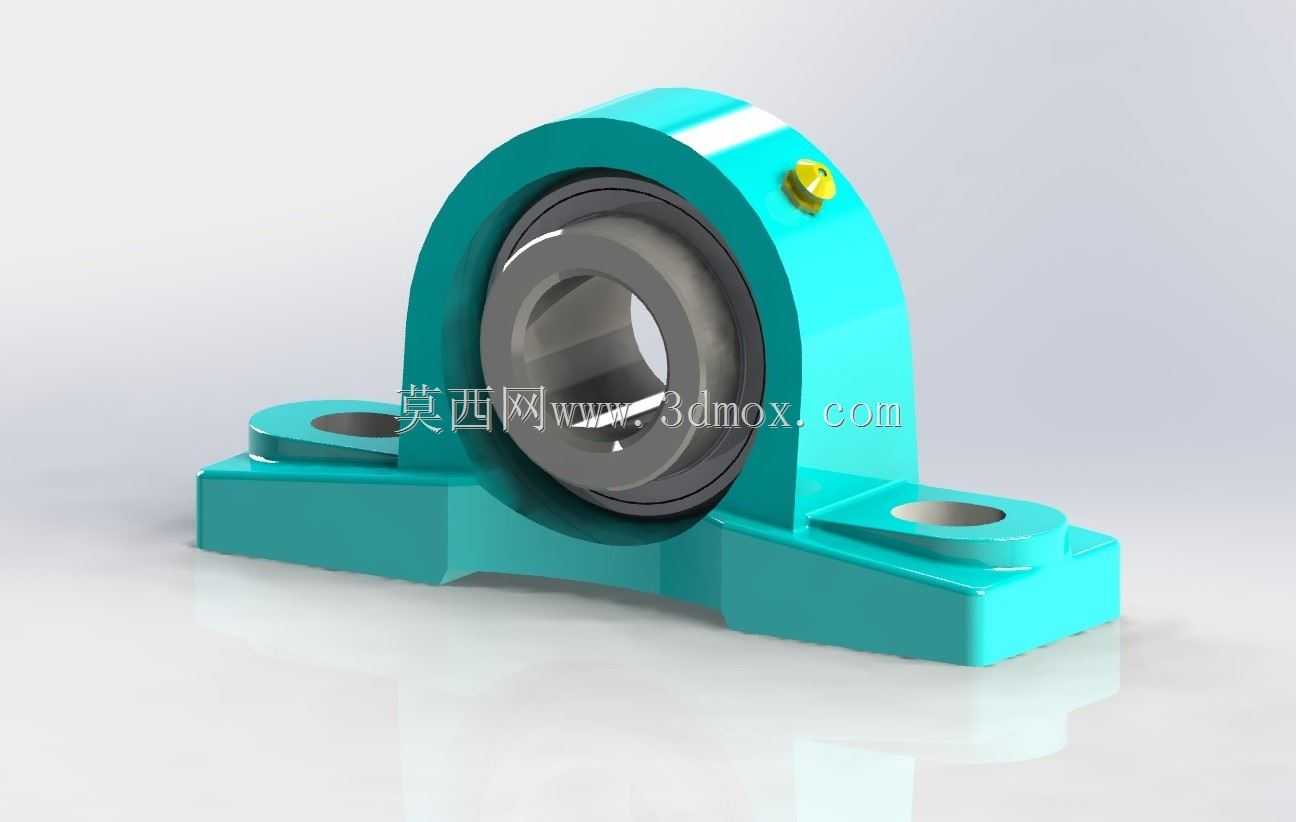

30mm立式带座外球面轴承枕块结构

　　这款立式枕块轴承支撑结构，核心适配30mm公称轴径的转动轴系，是轻工输送线、小型农机传动、食品包装设备、非标自动化工位中极为常用的轴系支撑部件。从实际工程应用来看，这类带座轴承的核心作用是为旋转轴提供稳定的径向支撑，同时补偿轴系加工、安装过程中产生的微小同轴度误差，避免轴承受额外附加载荷导致早期失效。

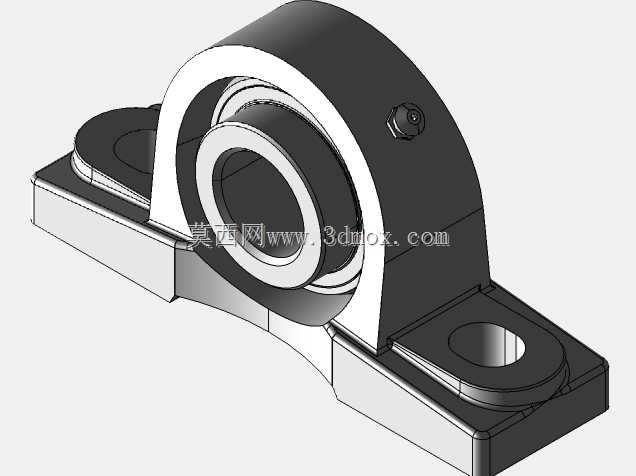

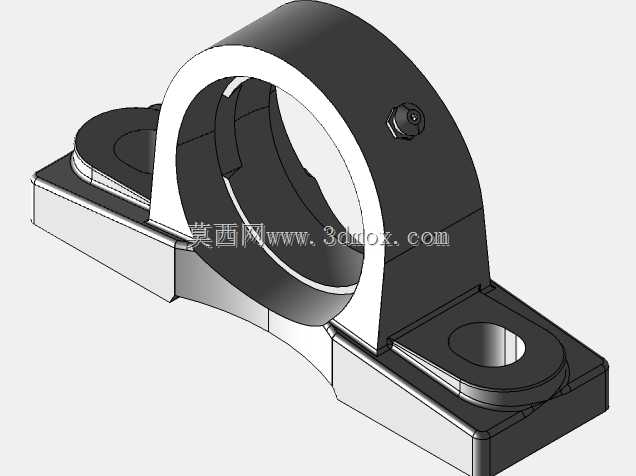

　　结构设计上，整体采用立式菱形安装底座，底座设置两个对称的沉头安装孔，安装时可通过螺栓直接固定在设备的安装基面或型材框架上，安装孔的中心距、沉孔深度都经过适配常规紧固件的尺寸校核，无需额外加工转接板即可完成装配。轴承座本体采用一体式铸造成型后精加工的结构，座体与外球面轴承的配合面经过精密镗削，保证轴承装入后的同轴度要求，座体上方设置的注油嘴结构，可在设备维护周期内直接向轴承内部补充润滑脂，无需拆卸轴承即可完成保养，大幅降低产线停机维护的时间成本。

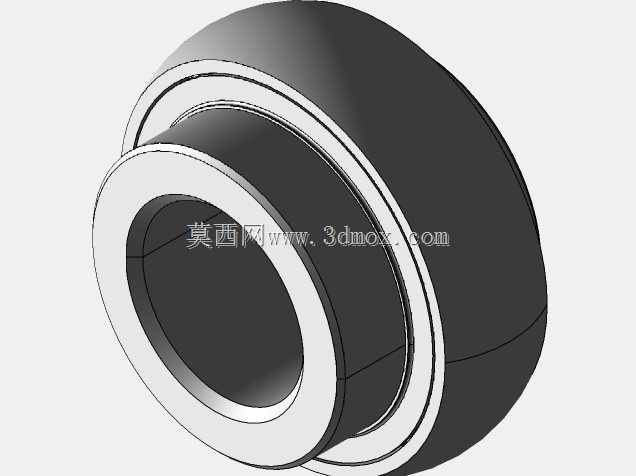

　　内置的外球面轴承外圈为球面结构，与座体的球面配合面可实现一定角度的自动调心，当传动轴出现轻微弯曲、安装基面存在平面度误差、或者运行中产生轴系挠度变形时，调心结构可以保证轴承滚动体始终处于正常受力状态，避免出现卡滞、异常磨损的问题。轴承内圈采用顶丝锁紧结构，安装时将轴穿入内圈孔后，拧紧内圈上的紧定螺钉即可完成轴与轴承的周向固定，装配流程简单，对现场安装人员的技能要求较低，适合批量设备的快速组装场景。

　　从安装边界来看，该结构的整体高度、底座宽度、安装孔距都适配30mm轴径的常规载荷工况，座体的壁厚经过强度校核，可承受中等径向载荷，适用于转速不超过3000rpm的中低速传动场景，比如皮带输送机的从动辊支撑、小型分拣线的滚筒支撑、农用小型脱粒设备的传动轴支撑、包装机械的送料辊支撑等场景。建模过程中还原了实际产品的所有装配细节，包括轴承的密封结构、紧定螺钉的位置、注油嘴的安装角度、底座安装孔的沉头结构，可直接用于设备的虚拟装配干涉检查、安装工位的空间预留校核、以及非标设备的BOM清单统计参考。

　　在实际选型过程中，这类枕块轴承座需要根据轴的实际载荷大小、运行转速、工作环境的腐蚀、粉尘情况选择对应的材质与密封形式，常规工况下采用铸铁座体搭配橡胶密封轴承即可满足使用要求，在食品、医药等有卫生要求的场景则可更换为不锈钢材质座体与食品级润滑脂的轴承配置。建模时对各配合面的公差、安装间隙都按照实际机械设计标准进行了还原，可直接导出工程图用于生产加工参考，也可导入设备整体装配体中完成整机的运动仿真验证，提前排查轴系与周边结构的干涉问题。
