Pulsar200摩托后单筒减震结构设计

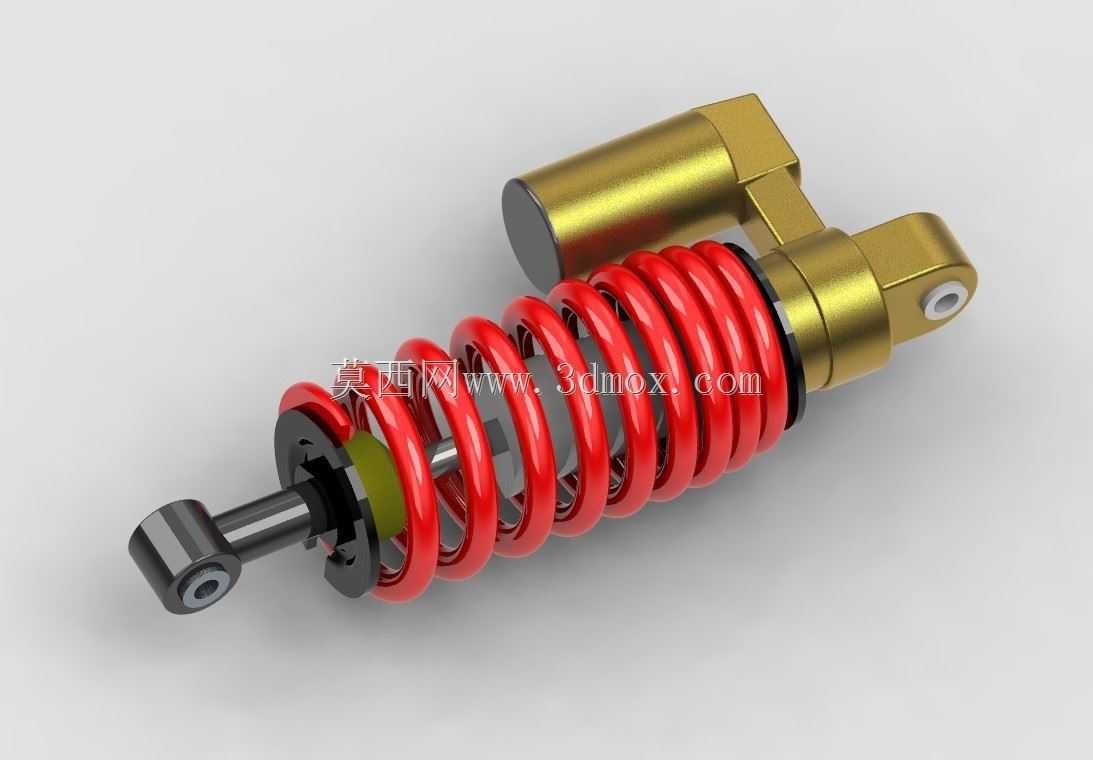

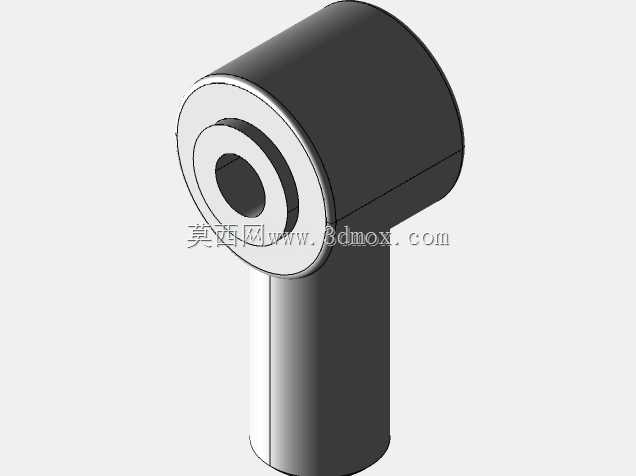

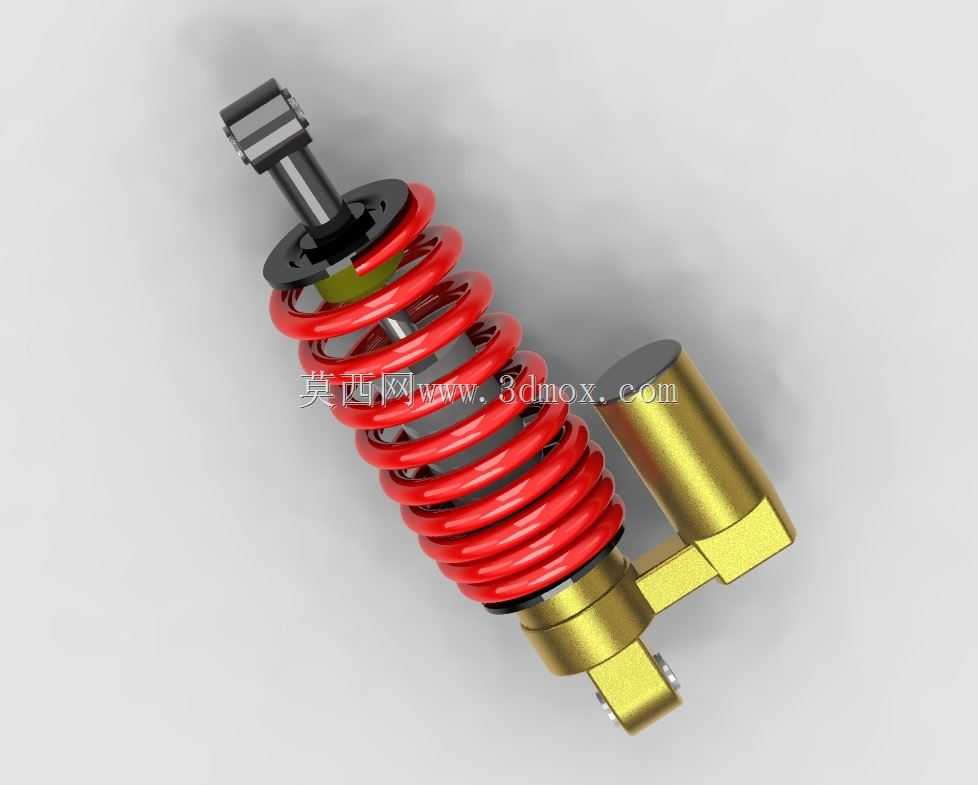

　　该结构为适配Pulsar 200 NS/RS车型开发的后悬架阻尼部件，核心作用是过滤路面传递至车架的颠簸冲击，将车轮跳动产生的动能通过弹簧形变与阻尼油液节流转化为热能耗散，避免刚性冲击传递至骑乘人员，同时在弯道侧倾、急加速抬头、制动点头工况下维持后轮接地附着力，保障行驶循迹性。设计阶段首先锁定安装边界：上下吊耳衬套中心距为该车型原厂后悬安装位的标准尺寸，上端吊耳对接车架后摇臂铰接点，下端吊耳连接后摇臂安装座，衬套内径匹配原厂固定螺栓规格，无需额外改装即可实现原位替换，侧置的阻尼储气罐布局避开了后轮、链条、后挡泥板的运动干涉区间，减震器最大压缩行程适配该车型后悬架设计跳动量，不会出现打底或拉伸超限的问题。

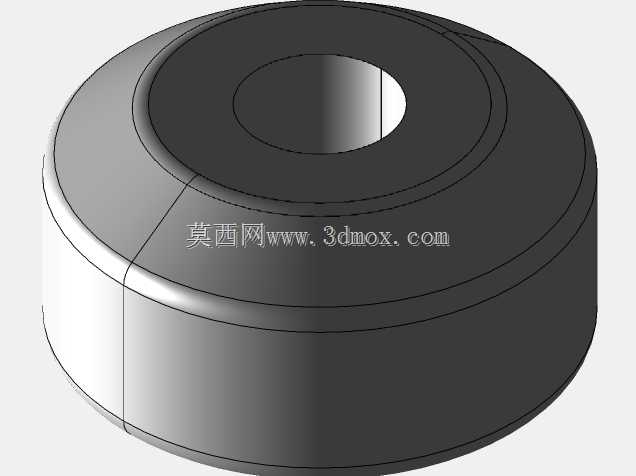

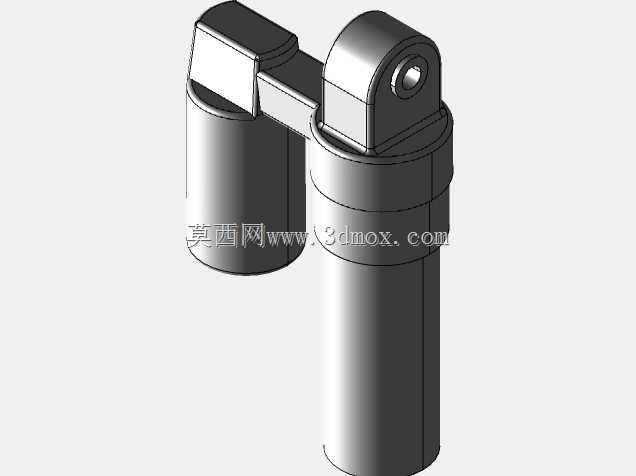

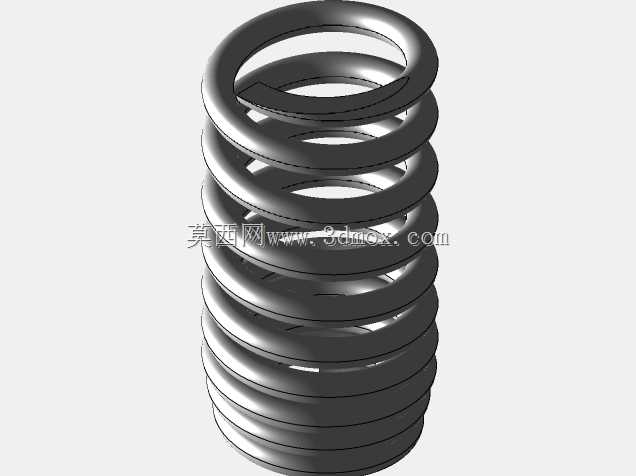

　　功能特性上采用油气分离式单筒结构，外置储气罐用于容纳阻尼油压缩后补偿的油液与高压氮气，避免传统双筒减震在高频震动下出现的阻尼油泡沫化问题，连续颠簸路段阻尼衰减幅度控制在较低区间；红色螺旋弹簧为等节距设计，刚度匹配该车型整备质量与额定载重量，预压行程预留了调整空间，可根据骑乘人员体重、载物情况微调弹簧预紧度，适配不同使用场景的支撑需求。结构设计层面，活塞杆表面做了硬质氧化处理，降低砂石飞溅造成的表面划伤概率，油封采用双唇口结构，阻挡泥水侵入阻尼腔的同时减少活塞杆往复运动的油液渗漏；上下连接端的橡胶衬套采用邵氏硬度65度的耐油橡胶，既可以过滤高频细碎震动，又不会因为衬套过软导致悬架响应滞后。实际应用场景覆盖城市铺装路面通勤、

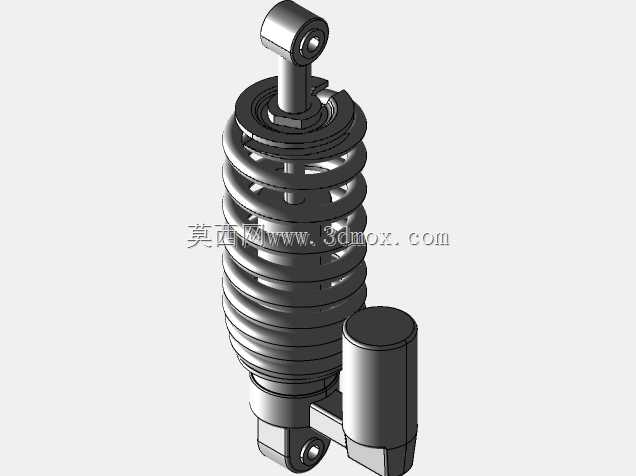

　　非铺装路面轻度越野等工况，阻尼阀系的压缩、回弹阻尼比经过匹配调校，低速压缩段阻尼偏软过滤细碎震动，高速压缩段阻尼变硬抑制过大冲击，回弹阻尼控制弹簧复位速度，避免出现多余的余震。建模过程中还原了所有零件的配合公差，弹簧与阻尼筒的间隙、储气罐与主筒的连接角度、吊耳的铰接自由度都按照实际装配关系设定，可直接用于悬架运动仿真、结构强度校核，也可作为同类型跨骑车型后减震改装设计的参考基准，在做悬架匹配计算时可直接提取安装点坐标、弹簧刚度参数、行程参数做动力学仿真验证。
