带背驮式储气罐充气线圈减震器结构

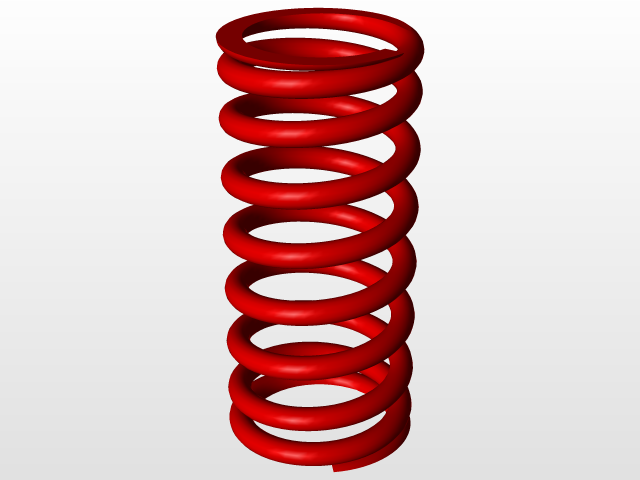

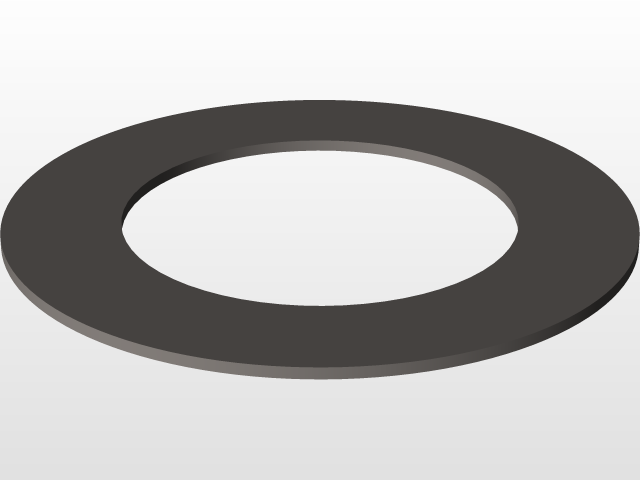

　　这款带背驮式储气罐的充气线圈减震器装配结构，主要面向乘用车辆、轻型商用车辆的底盘悬架系统应用场景，在非铺装路面行驶、高频颠簸工况下能提供更线性的阻尼输出表现，相比传统被动式液压减震器，可通过储气罐的额外气室容积拓展阻尼调节范围，兼顾铺装路面的行驶舒适性与非铺装路面的冲击承载能力。从结构设计逻辑来看，整体采用同轴螺旋弹簧与阻尼筒集成布局，背驮式布置的储气罐通过刚性支架固定在阻尼筒缸体侧方，避免额外占用悬架横向布置空间，适配多数麦弗逊式悬架、双叉臂式悬架的安装点位预留需求。螺旋弹簧采用等节距+端部并圈磨平设计，端部支撑座设置橡胶缓冲垫层，可过滤弹簧工作过程中产生的高频细碎振动，同时避免弹簧与金属支座直接接触产生异响。

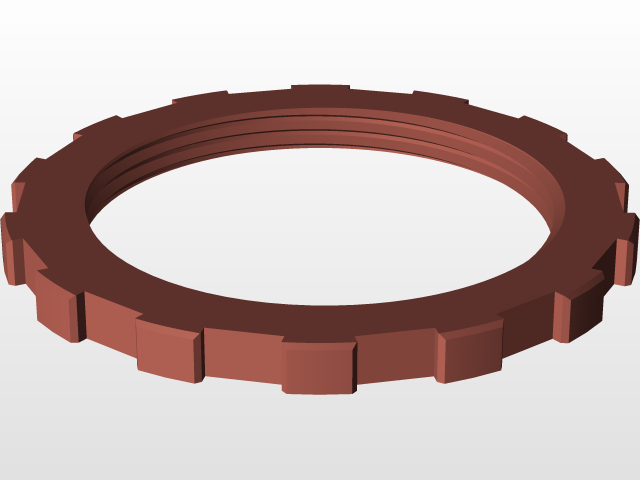

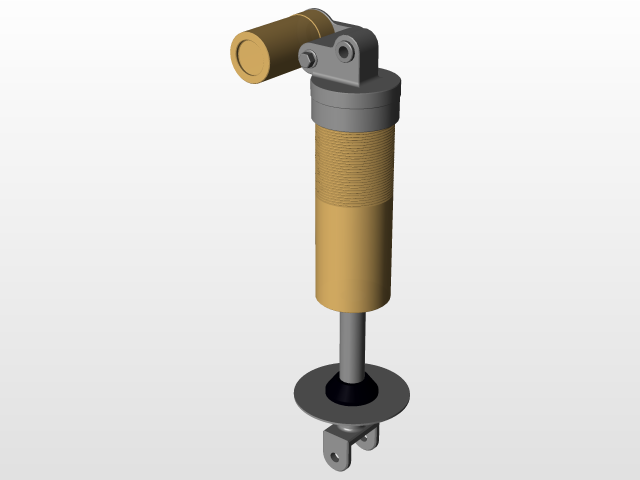

　　阻尼筒上端设置集成式安装吊耳，采用橡胶衬套压装结构，可补偿悬架跳动过程中产生的小角度摆角偏差，降低安装点的应力集中风险；下端吊耳采用叉形结构，通过螺栓与转向节或下摆臂硬点连接，安装孔位同轴度公差控制在0.05mm以内，保证装配后减震器工作过程中无偏磨卡滞问题。背驮式储气罐与阻尼筒主腔之间通过内置气路连通，气路通道设置单向阀结构，可在减震器压缩行程时将主腔部分高压气体导入储气罐，拉伸行程时储气罐内高压气体回流补充主腔压力，避免阻尼力在大行程拉伸时出现空程衰减问题。整体装配结构的外形边界充分考虑实车布置的干涉风险，储气罐的外轮廓与螺旋弹簧外圈预留至少15mm安全间隙，在弹簧极限压缩工况下也不会出现部件碰擦问题；

　　阻尼筒的工作行程设计匹配对应车型悬架的跳动行程，上下极限位置均设置橡胶缓冲块，避免金属部件硬接触造成结构损坏。建模过程中对所有配合面的公差带进行了匹配设计，弹簧与上下支座的定位台阶、储气罐与支架的安装孔位、吊耳衬套的压装尺寸均按照实际量产零部件的公差要求设置，可直接用于悬架系统的运动干涉校核、硬点匹配计算，也可作为同类充气式减震器结构设计的参考基准，帮助设计人员快速完成结构方案迭代，减少前期方案验证的重复建模工作量。
