轮毂电机配套轴杆臂式悬挂减震结构

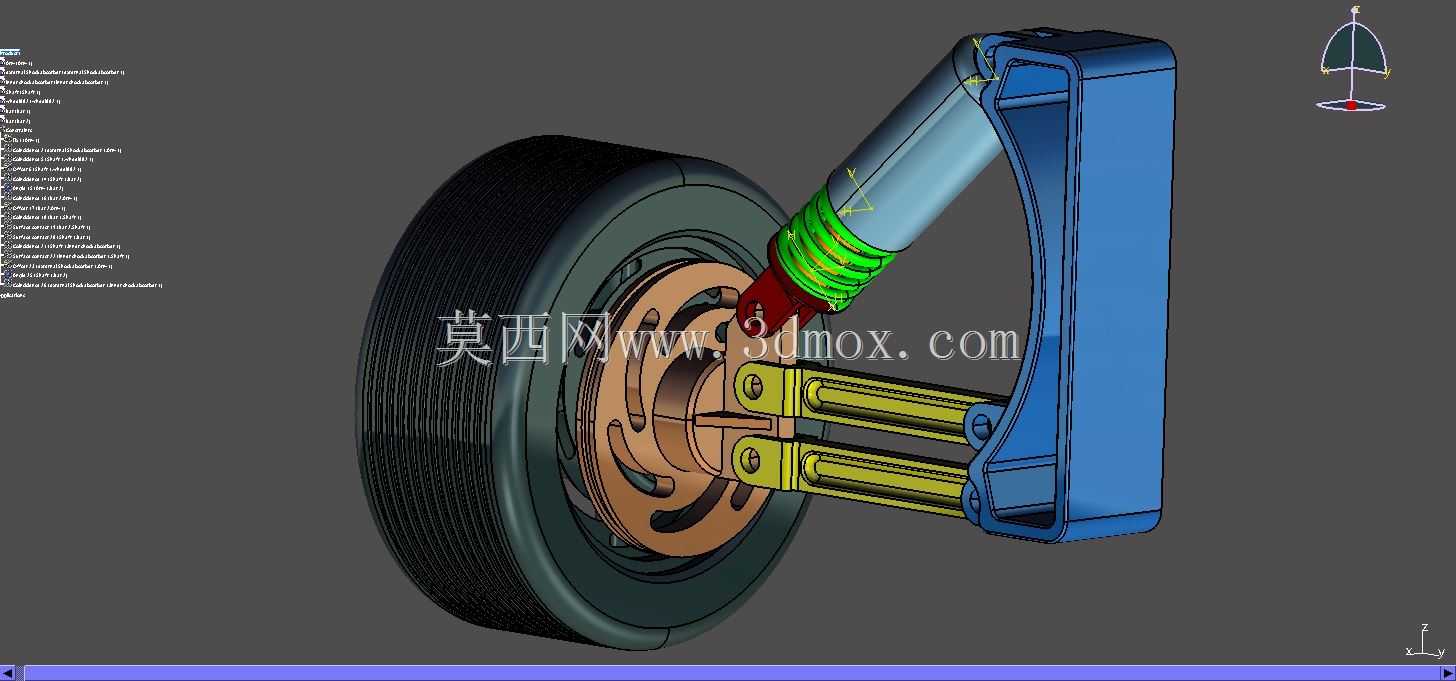

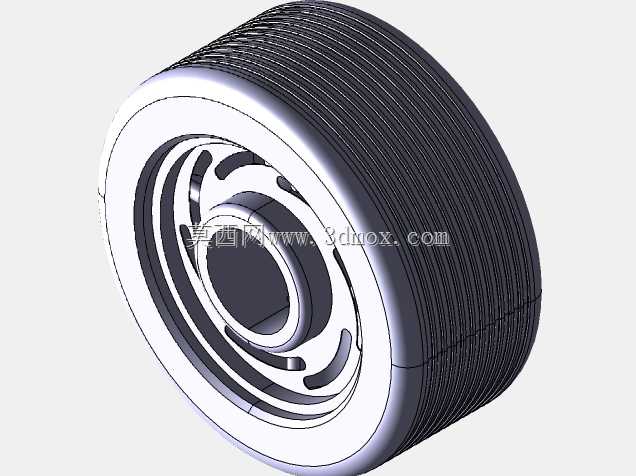

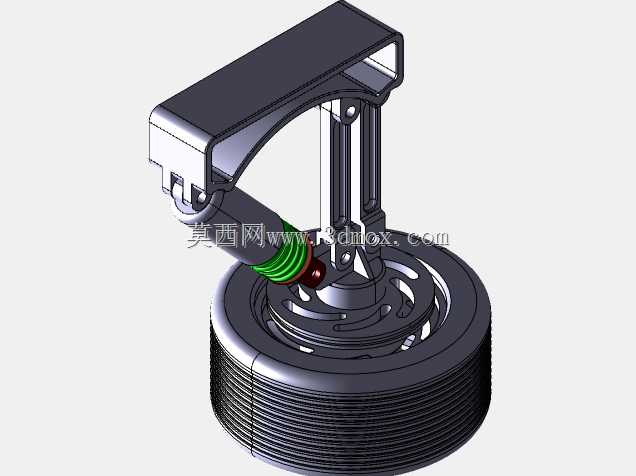

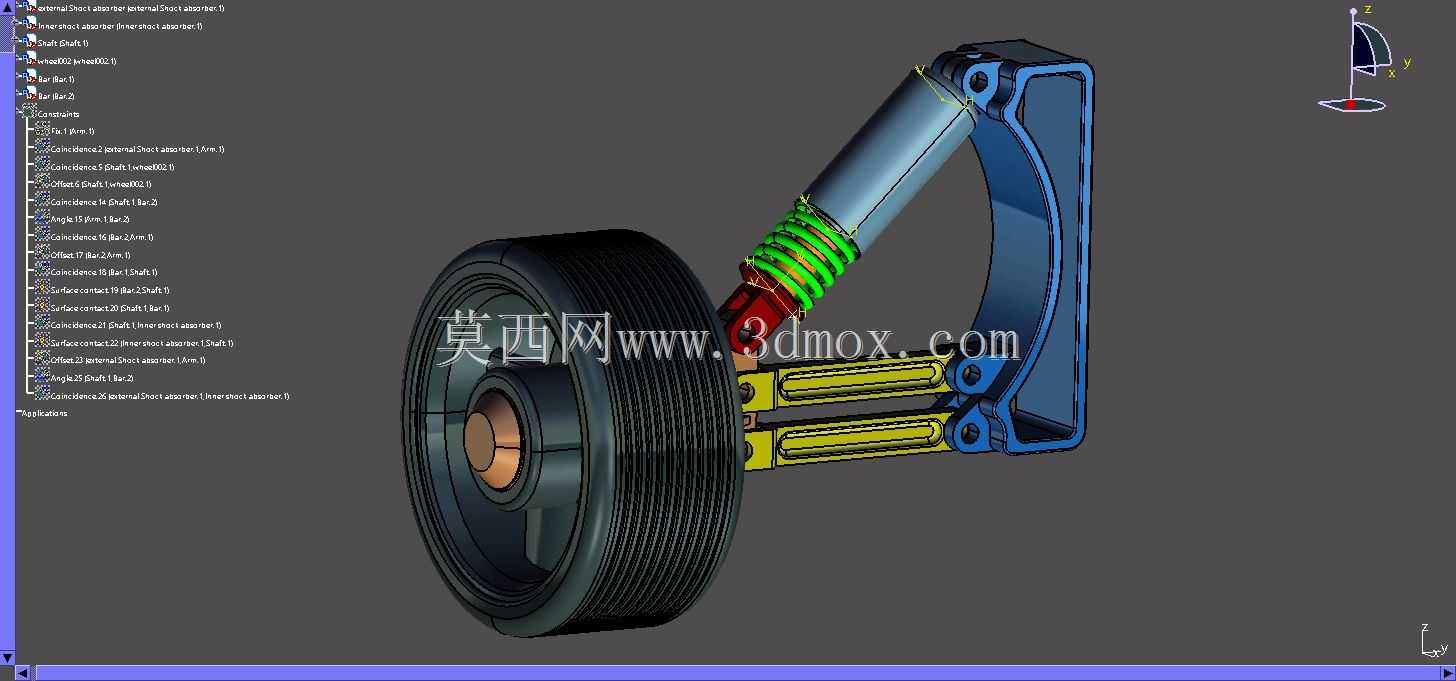

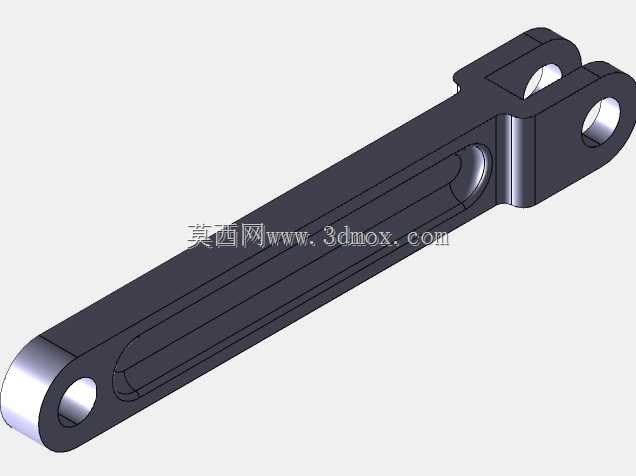

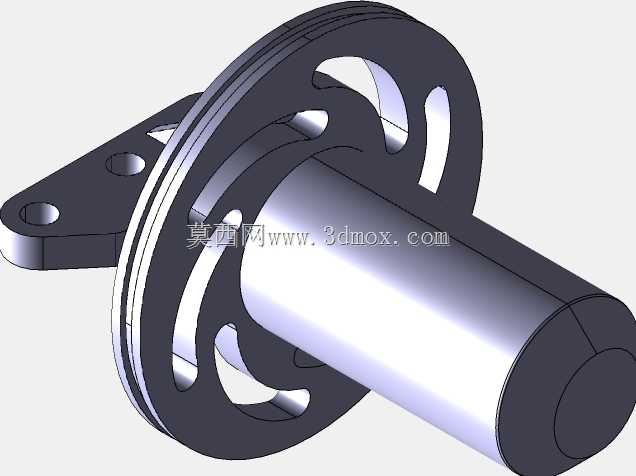

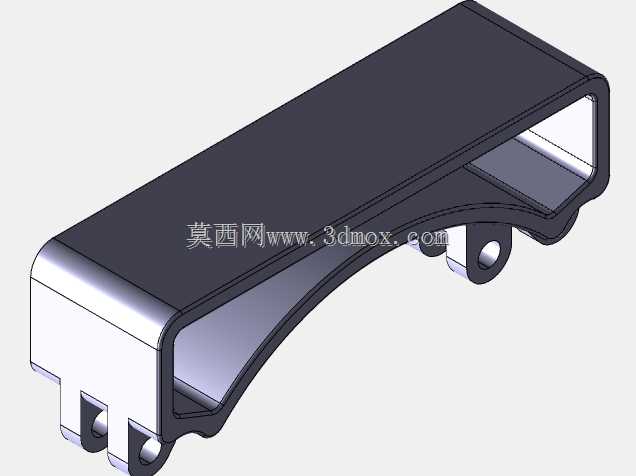

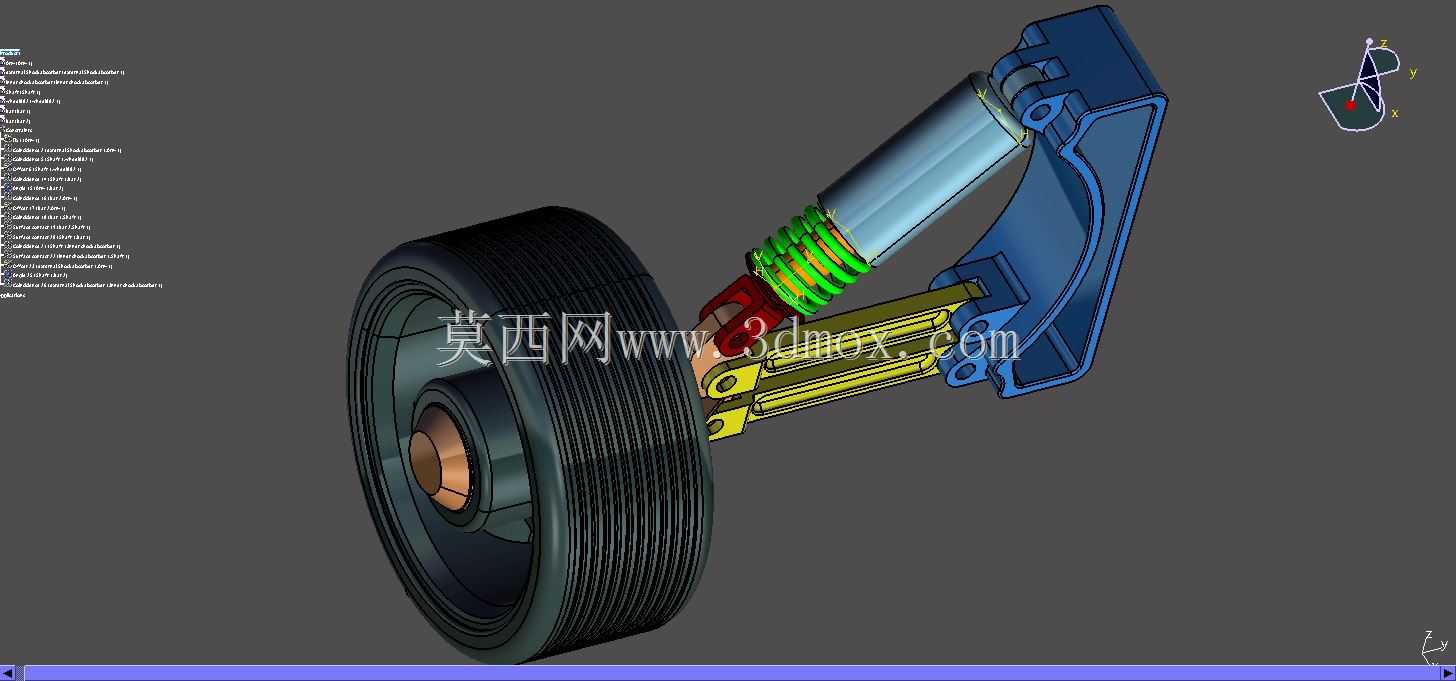

　　这套悬挂结构主要适配分布式轮毂电机驱动的行走机构，常见于低速电动作业车辆、非道路场地巡检代步设备、特种小型电动载具的行走端，区别于传统集中式驱动桥的悬挂布局，它不需要预留半轴穿过的空间，结构布置更紧凑，能直接匹配轮毂电机的安装接口，省去了传动系统的冗余空间。整套结构核心由轴轮杆臂、内外嵌套布置的减震器组两部分构成，轴轮杆臂作为承载传力的核心构件，一端预留轮毂电机的安装定位孔位，孔位同轴度公差控制在0.05mm以内，保证电机输出轴与轮辋安装面的垂直精度，避免运行中出现轮辋偏摆、轴承偏磨的问题；杆臂的铰接端通过销轴结构与车架侧的安装支座连接，铰接位置预留润滑脂注油通道，可在不拆解结构的情况下完成铰接衬套的润滑维护，

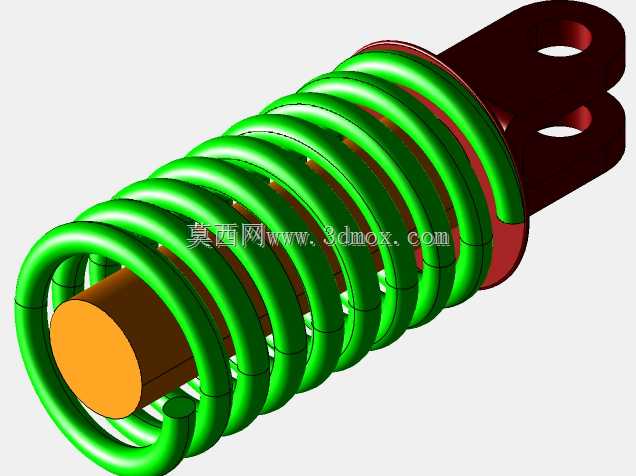

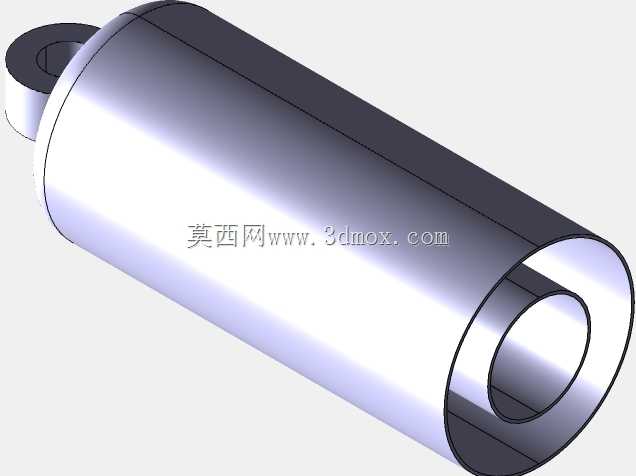

　　降低长期使用的磨损速率。内外双减震器的布置采用同轴嵌套设计，内侧减震器负责过滤路面传递的高频小幅振动，外侧减震器承担重载工况下的大行程冲击缓冲，两者的阻尼参数做了匹配调校，不会出现减震动作干涉的问题，相比单减震器布局，它的抗冲击冗余量提升40%以上，在非铺装路面、坑洼场地作业时，能有效削弱路面冲击向车架端的传递，既保护轮毂电机内部的绕组、轴承等精密部件不受冲击损坏，也能提升载具行驶的平顺性。设计过程中优先考虑了安装边界的适配性，整套结构的横向安装宽度控制在180mm以内，不会超出轮毂电机的轮辋内侧空间，不需要额外加宽轮距就能完成装配；纵向摆动行程预留120mm的上下活动量，满足非道路场景下的越障需求，

　　同时在杆臂的上下极限位置预留了缓冲块安装位，避免减震器压缩到极限时出现金属硬碰撞。结构的受力点做了局部加强处理，杆臂与减震器连接的支座位置采用加厚圆弧过渡设计，消除应力集中点，经过满载1.5倍载荷的静力学仿真验证，最大应力值远低于材料的屈服强度，长期交变载荷下不会出现结构开裂的问题。铰接衬套采用耐磨橡胶与金属骨架复合的结构，既能缓冲铰接位置的微小窜动，也能保证铰接转动的灵活性，不会出现卡滞、异响的问题。这套结构可以直接适配10-12寸规格的轮毂电机，安装孔位采用通用化的四孔固定布局，不需要对车架做大规模改动就能完成替换安装，适合小型电动载具的行走系统改装、全新车型的结构选型参考，建模过程中所有配合面的尺寸都按照实际加工公差做了预留，可直接导出工程图用于生产加工。
