线圈插入工装模具装配结构设计

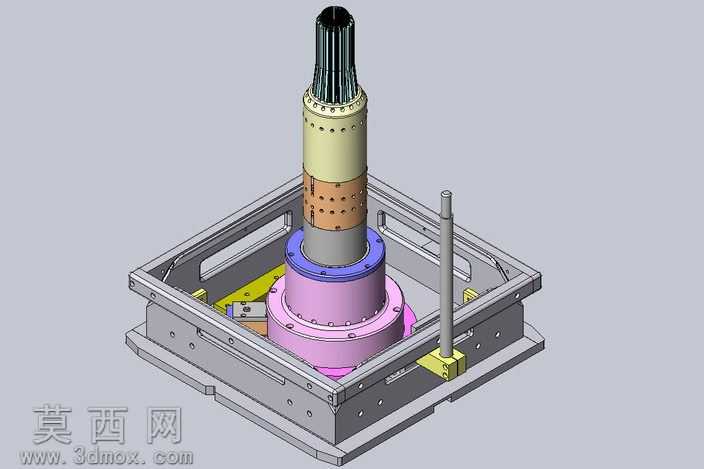

本套线圈插入工装模具采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的尺寸基准、装配约束关系进行了精准定义，确保各部件在装配后无干涉、运动路径顺畅。整体结构采用分层堆叠式的轴系配合设计，底部为方形安装基座，基座上设置有定位销孔与安装槽位，用于将整套工装固定在对应加工设备台面上，基座内部预留有传动部件的容纳空间，侧边设置有导向立柱安装位，配套的导向立柱采用高精度圆柱面设计，为上部动作部件提供稳定的直线运动导向。基座上方依次设置有多层定位法兰与轴套结构，不同层级的轴套采用差异化的色彩区分材质属性，其中紫色层级为定位支撑座，承担上部芯轴的径向定位与轴向承载功能，浅棕色层级为线圈定位套，内孔尺寸与待插入线圈的外径精准匹配，外圆设置有均匀分布的定位孔，用于线圈插入过程中的周向定位，米黄色层级为压装导向套，内孔设置有导入锥面，可在压装过程中引导线圈顺利进入指定位置，顶部黑色层级为压装接头，可与外部压装驱动部件连接，传递压装作用力。建模过程中对所有配合面进行了材质属性赋予，金属基座与轴类部件赋予合金钢材质，定位套部件赋予耐磨铜合金材质，导向部件赋予轴承钢材质，同时对各部件的表面粗糙度、加工精度要求进行了隐含定义，确保模型可直接导出用于生产加工的工程图纸。设计思路上围绕线圈插入工序的精准定位需求，采用同轴度逐级保证的设计逻辑，从底部基座到顶部压头的同轴度公差逐级控制，避免多层装配带来的累积误差，同时在侧边设置的独立导向柱与上部运动部件形成导向配合，进一步提升压装过程的稳定性，防止压装过程中出现偏载导致线圈损伤。整套模型的装配关系清晰，可通过爆炸视图直观展示各部件的装配顺序，运动仿真可模拟完整的线圈压装插入过程，验证各部件的运动行程与干涉情况，为后续的实物加工制造提供完整的三维数据支撑。
