摩托车镂空改装脚踏连接件结构设计

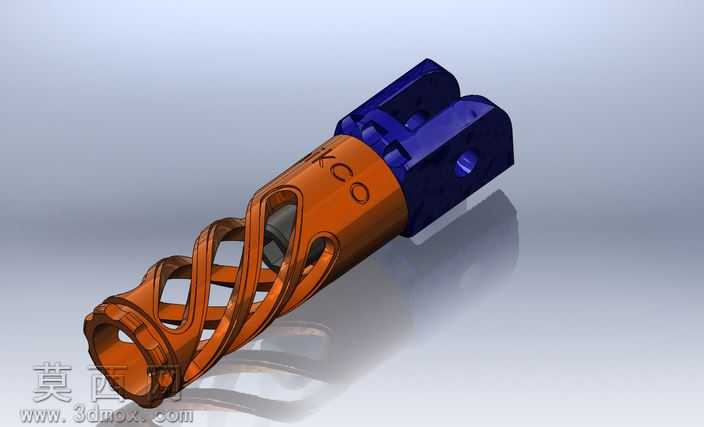

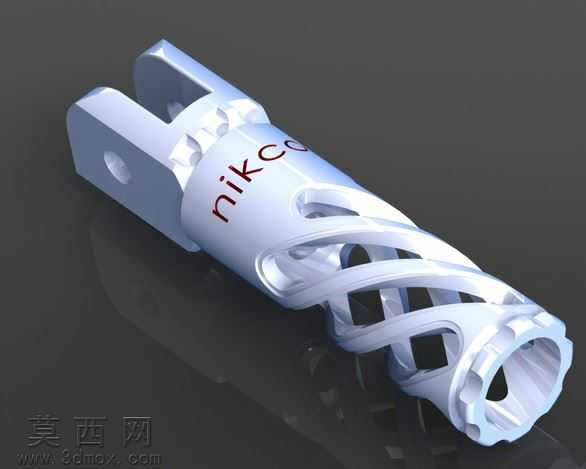

该作品为摩托车改装用脚踏连接件的三维设计方案，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以两端功能接口为基准定位：一端为带安装孔的叉形连接端，用于与摩托车车架脚踏安装位实现销轴铰接，保证连接后的转动自由度与装配贴合度；另一端为带内孔与端面齿槽的套接端，用于匹配脚踏杆的安装定位，端面齿槽可实现安装角度的多档位调节，满足不同骑行姿态的使用需求。主体中段采用螺旋镂空式结构设计，建模过程中通过螺旋线引导扫掠生成镂空筋条，筋条沿主体周向均匀分布，在保证结构整体抗弯、抗扭强度的前提下，大幅削减零件整体重量，实现轻量化改装的核心需求，同时螺旋镂空的造型具备强烈的机械美学质感，契合改装配件的外观个性化需求。材质设定阶段，将零件主体材质指定为6061铝合金，渲染时赋予金属银白哑光质感，表面做细腻的喷砂阳极氧化效果处理，零件表面的品牌标识采用凹刻填色工艺模拟，还原真实改装配件的表面工艺细节；两端安装位的接触面做轻微的粗糙度提升处理，模拟实际装配时的摩擦面质感，避免渲染效果过于光滑失真。结构设计层面，所有筋条与两端接口的衔接处均做圆角过渡处理，避免应力集中导致的结构断裂风险，镂空区域的筋条厚度经过参数化校核，在满足减重需求的同时保证踩踏受力时的结构强度，不会出现形变或断裂问题；内孔与叉形端的安装孔均设置合理的装配公差，保证与标准配件的适配性，无需二次加工即可完成装配。渲染阶段采用深灰色哑光背景配合柔和的侧上方打光，突出零件的镂空结构层次与金属材质反光特性，将螺旋筋条的曲面光影变化完整呈现，清晰展示结构的通透感与设计细节，让观看者可以直观理解该零件的结构特点与设计优势，整体设计兼顾功能性与外观表现力，符合摩托车改装配件的实用与审美双重需求。
