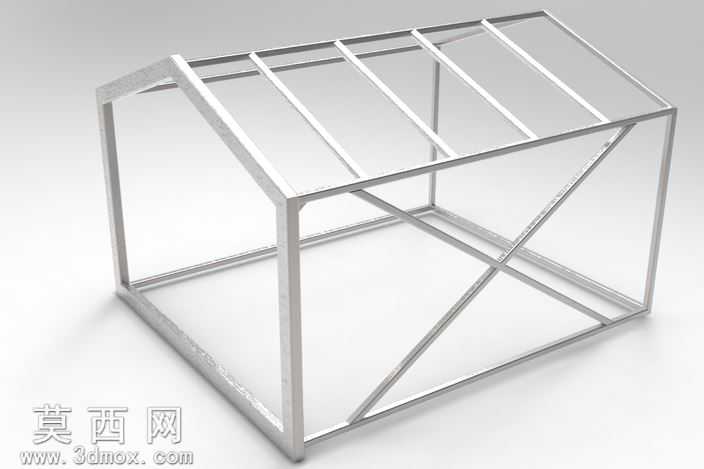

斜顶式焊接金属框架结构构件

该作品为采用焊接工艺成型的金属框架结构构件，整体采用三维参数化建模方式完成全流程设计，建模阶段首先绘制底部矩形基准轮廓，通过结构构件生成工具调用标准矩形金属型材截面，沿预先绘制的3D草图路径逐段生成底部边框、竖向支撑立柱、顶部斜向屋面梁的基础型材实体，建模过程中严格控制各段型材的交接位置，通过剪裁/延伸工具对型材交接处进行精准裁切，保证相邻型材端面完全贴合无错位间隙，为后续焊接工艺的模拟提供准确的几何基础。框架内部设置交叉斜向支撑构件，建模时先绘制支撑构件的对角路径线，同样调用型材截面生成支撑实体，通过边角处理工具对支撑与主框架的交接位置做适配裁切，避免出现实体干涉问题，整体框架的斜顶屋面部分设置多根平行的横向檩条构件，沿斜梁方向等距排布，通过线性阵列工具快速完成多根檩条的生成与定位，保证各檩条间距均匀一致。材质设置阶段为整体框架赋予哑光银灰色金属材质，模拟铝合金或镀锌方管的真实表面质感，调整材质的粗糙度、反射率参数，还原金属型材表面细微的磨砂纹理与柔和的环境反射效果，渲染阶段采用柔和的影棚布光方式，主光源从斜上方照射，突出框架各构件的轮廓立体感与交接处的结构细节，辅助光源补充暗部照明，避免框架内部支撑结构出现死黑区域，清晰展现交叉支撑的排布逻辑。设计思路上该构件以实用型小型防护棚、设备外罩骨架为应用方向，斜顶结构可实现自然排水避免顶部积水积灰，内部交叉支撑可大幅提升框架整体的抗扭、抗侧移刚度，减少框架受外力时的形变，所有构件均采用统一规格的矩形型材，可降低实际生产中的材料采购与裁切成本，焊接节点的设计充分考虑现场焊接的操作空间，各交接位置预留足够的施焊作业面，保证焊接作业可顺利完成，整体结构无冗余构件，在保证结构强度的前提下尽可能降低整体自重，兼顾结构稳定性与材料经济性。
