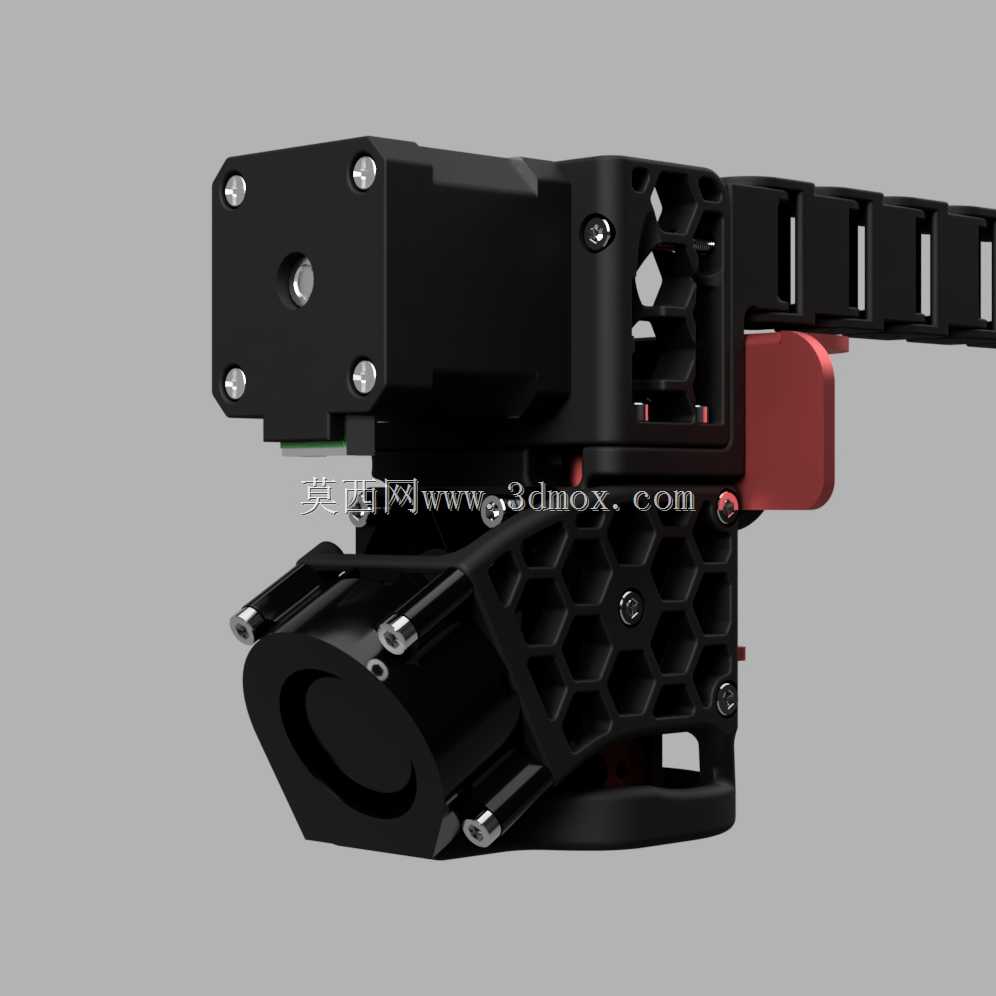

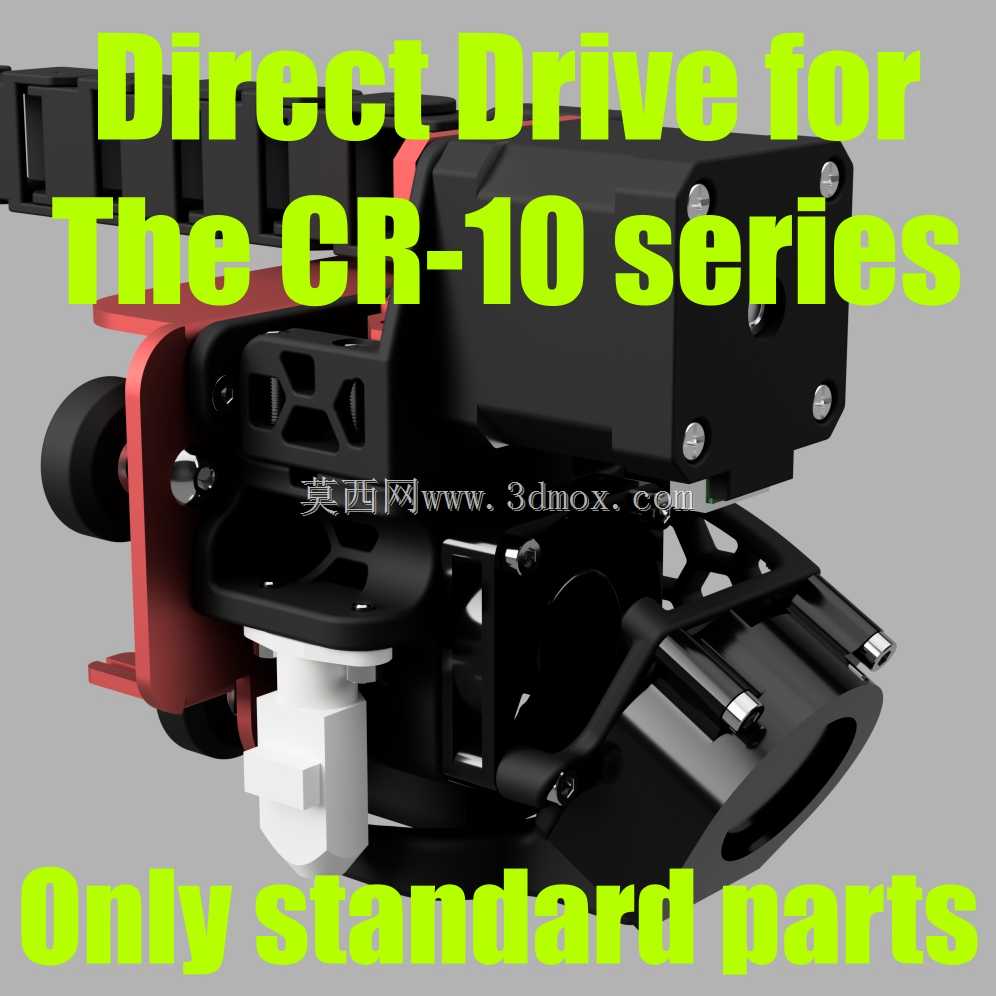

CR-10系列3D打印机直接驱动挤出机构

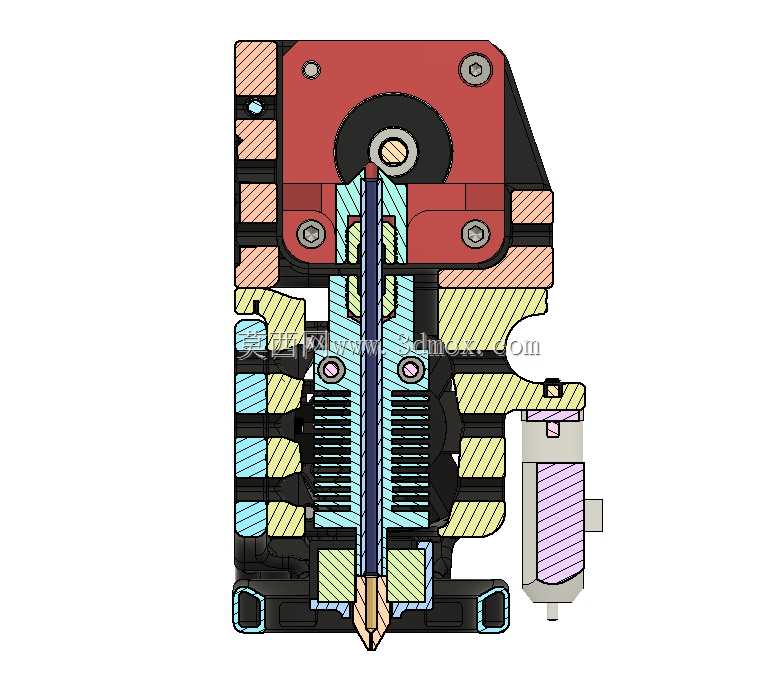

　　该挤出机构适配CR-10系列FDM3D打印设备，核心定位是替代原有远端送料结构，解决柔性耗材送料阻力大、回抽响应滞后的行业共性问题，实际应用场景覆盖桌面级FDM设备的耗材适配升级，可兼容PLA、TPU、PETG等多种刚性及柔性打印耗材，大幅降低柔性耗材打印时的堵头、送料打滑概率。设计阶段全程围绕标准件复用思路展开，整机装配仅需配套长度6-35mm的M3螺钉、M3螺母以及挤出机步进电机的延长线缆，无需额外定制特殊规格紧固件，大幅降低终端用户的改装门槛与配件采购成本。结构迭代过程中针对性解决了初代设计的多处工程缺陷：优化了零件冷却风道的走向与安装位置，将冷却风道出风口调整至挤出机下方靠近丝齿轮的位置，

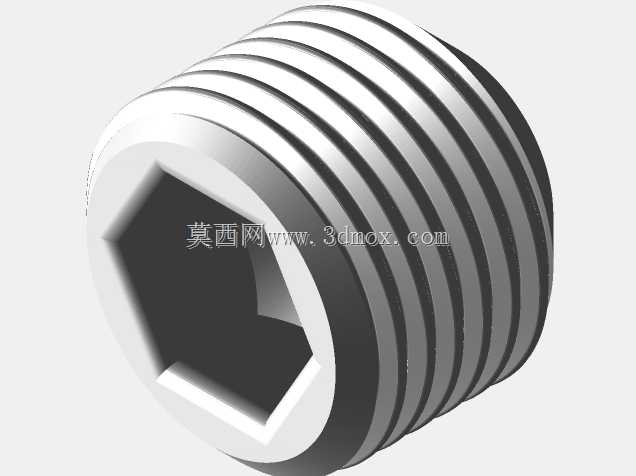

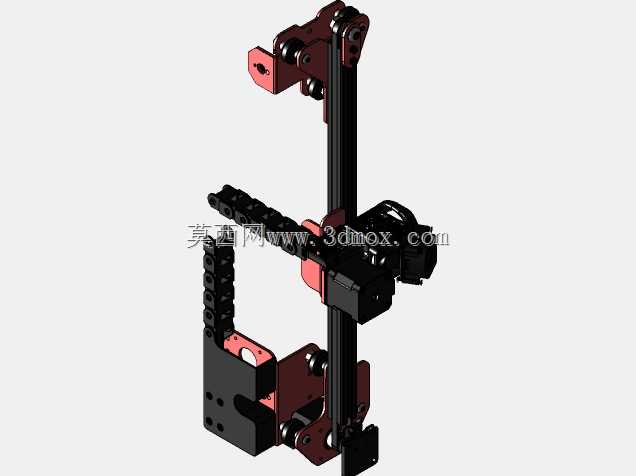

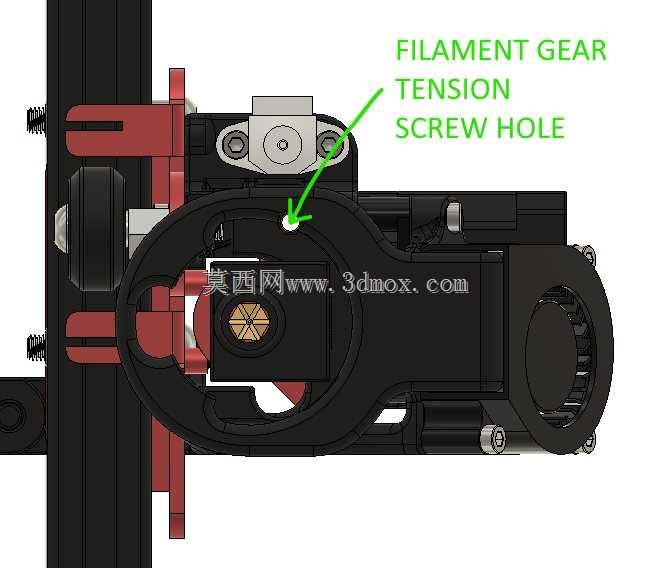

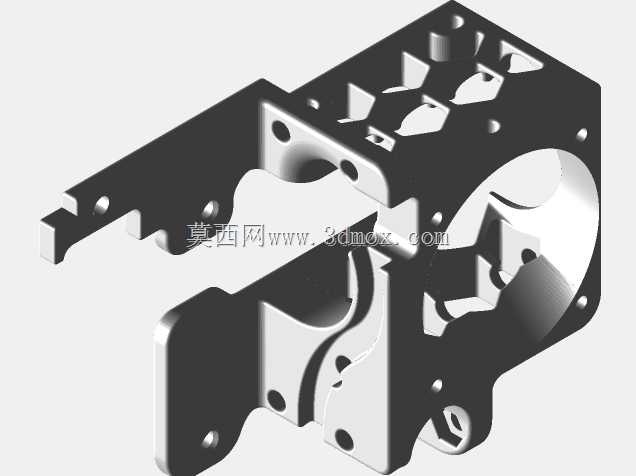

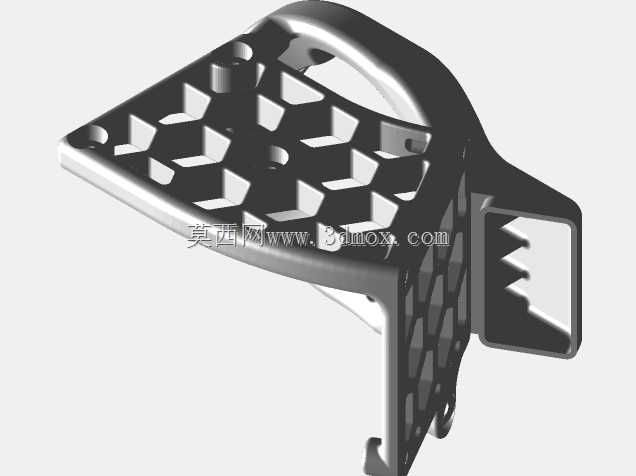

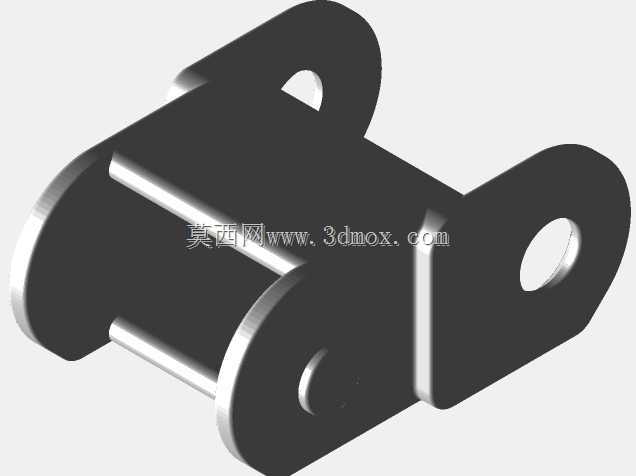

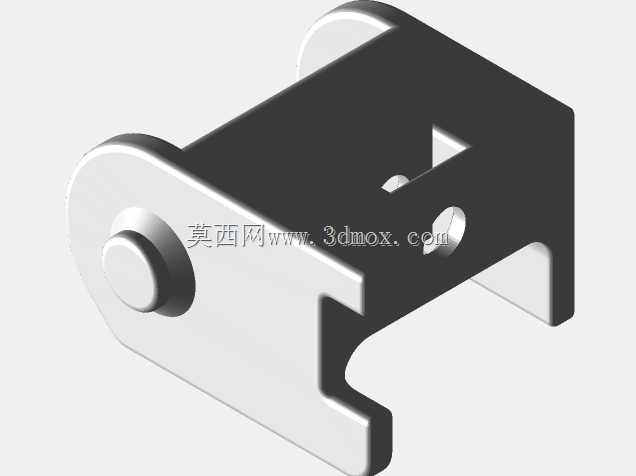

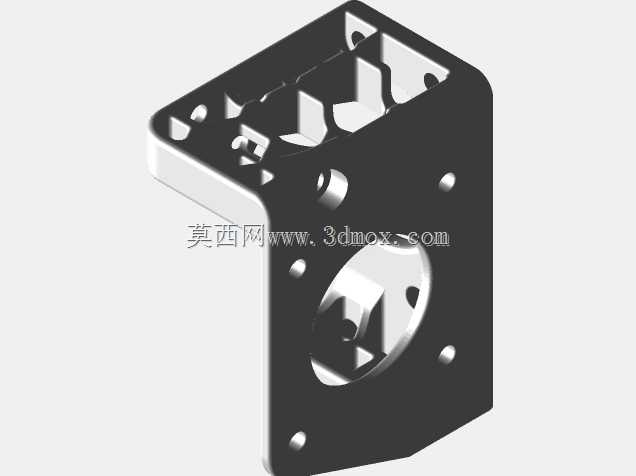

　　可在打印过程中对刚挤出的熔融耗材实现快速定向冷却，减少悬垂结构打印时的拉丝、塌边问题；重新设计了张紧螺钉的安装结构，无需拆卸整机即可直接从挤出机外侧调整送料齿轮的压紧力，日常维护、耗材更换时的操作效率提升明显。针对长期运行暴露的刚性不足问题，对步进电机安装支架做了加强筋结构优化，提升了能量链安装点的结构刚度，避免长时间受热后零件冷却支架出现下垂变形，重新设计的冷却支架结构消除了原有CAD模型中的小尺寸不规则特征，装配时的干涉问题得到彻底解决。安装边界上，该机构与CR-10系列全型号设备共享相同的Z组件安装位与热端托架接口，无需对原有设备的机架、运动组件做打孔、切割等破坏性改装，直接替换原有挤出机构即可完成升级；PTFE管安装位置额外增加了两个支撑塞结构，提升了管接头位置的结构强度，避免长期送料振动导致的接头松动、漏料问题，送料路径做了平滑过渡处理，减少耗材送进过程中的弯折阻力，送料精度控制表现更稳定。
