CR-10系列3D打印机直驱挤出机构

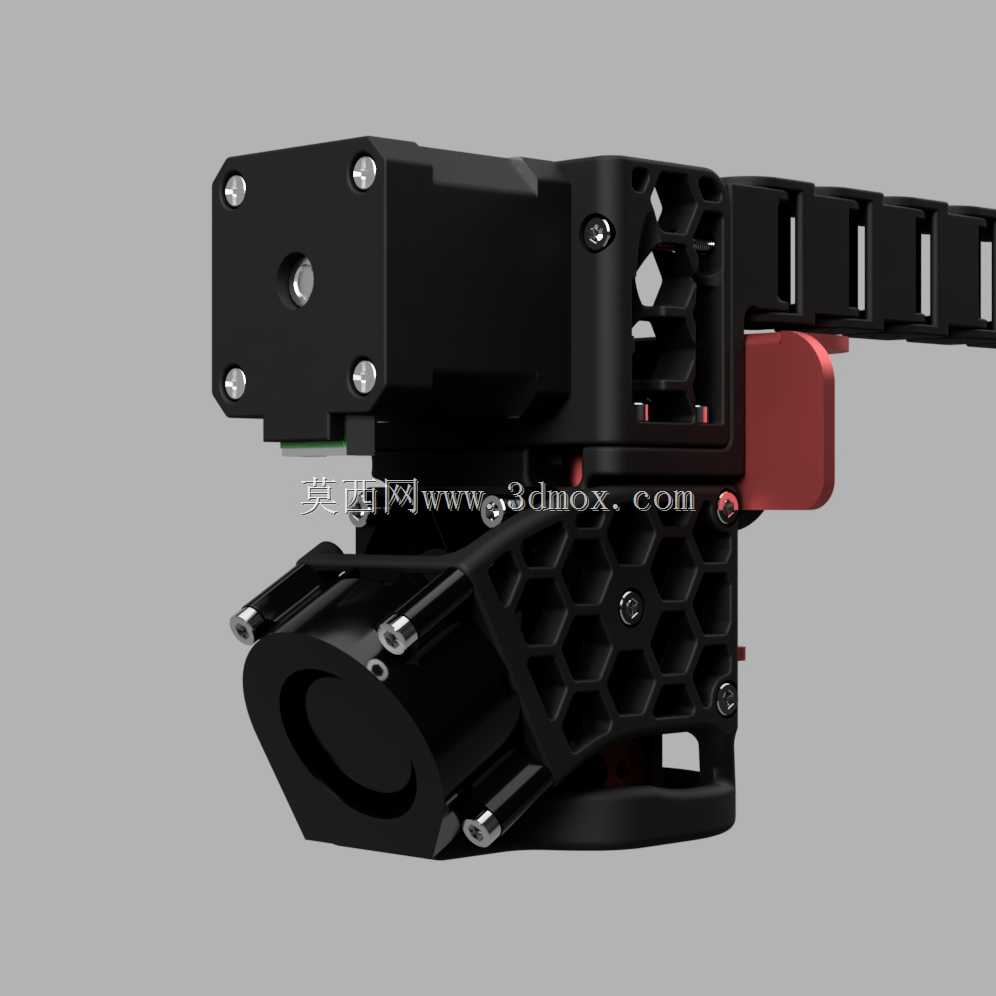

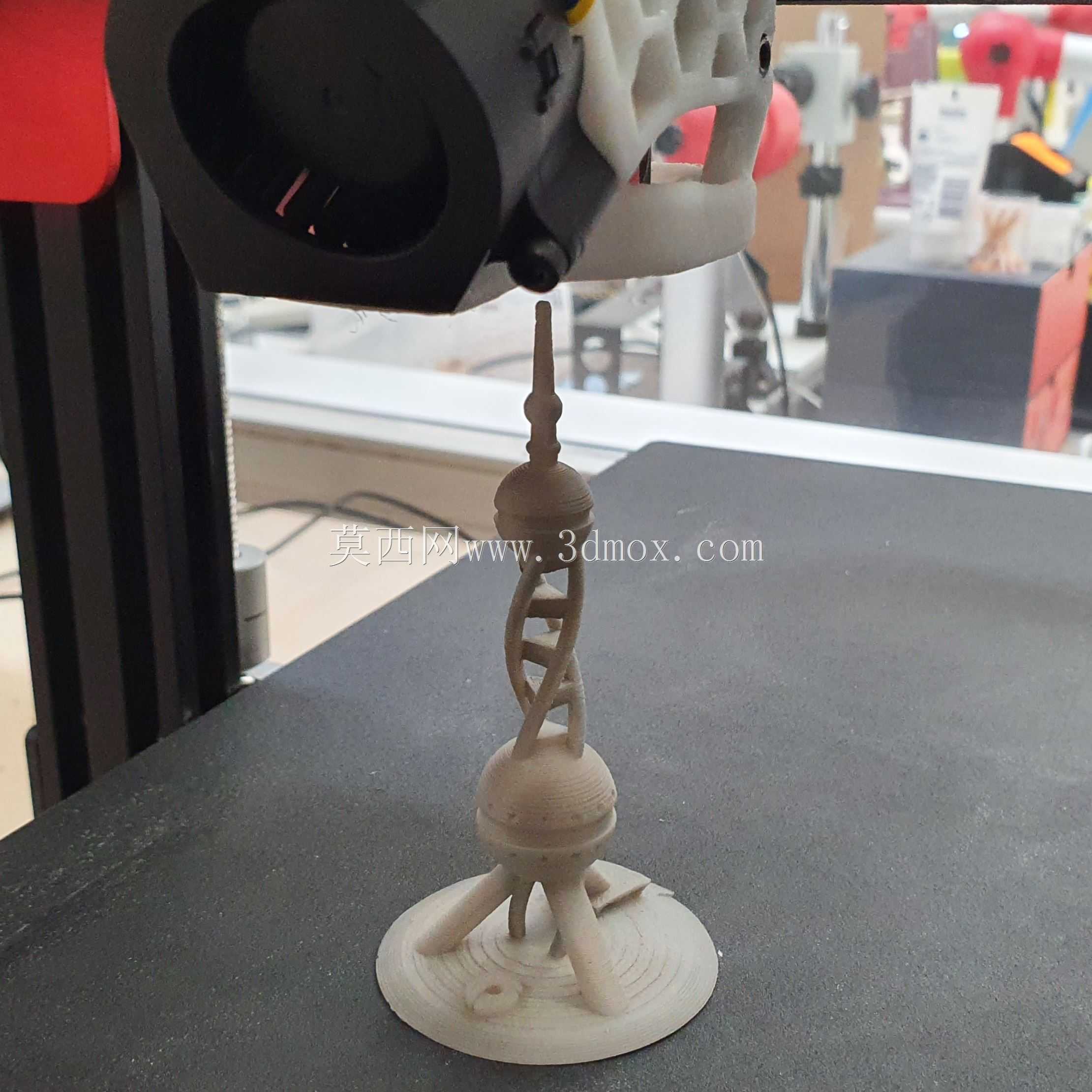

这款直驱挤出转换机构，主要面向采用标准挤出零件配置的CR-10系列FDM 3D打印机做送料系统升级使用，区别于远端送料结构，直驱布局将送料步进电机直接布置在热端上方，大幅缩短耗材输送路径，从根源上降低柔性耗材送料阻力、减少回抽响应延迟，能有效提升TPU等软质耗材的打印成型质量，同时优化硬质耗材的回抽精度，减少打印过程中的拉丝、漏料缺陷。

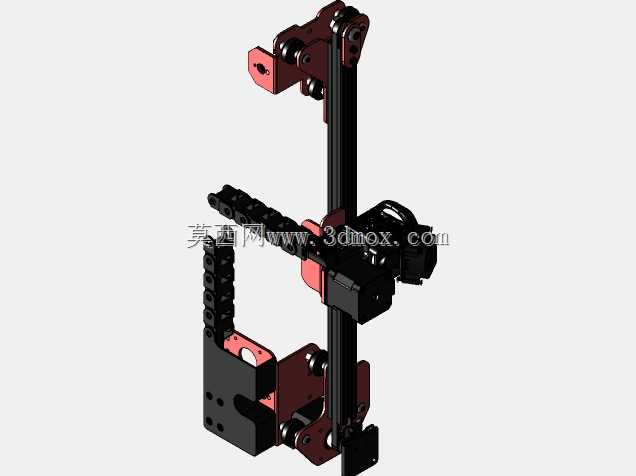

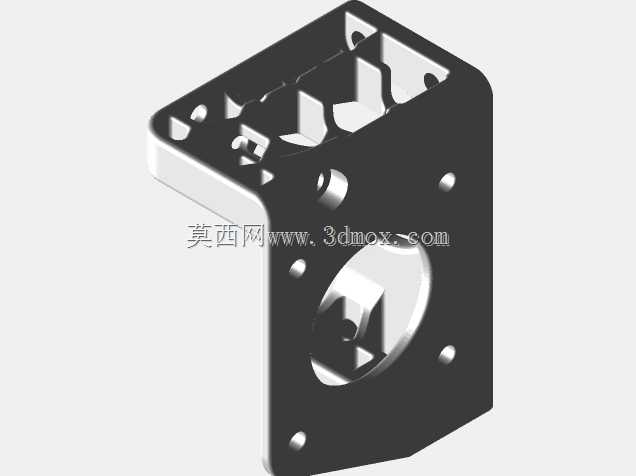

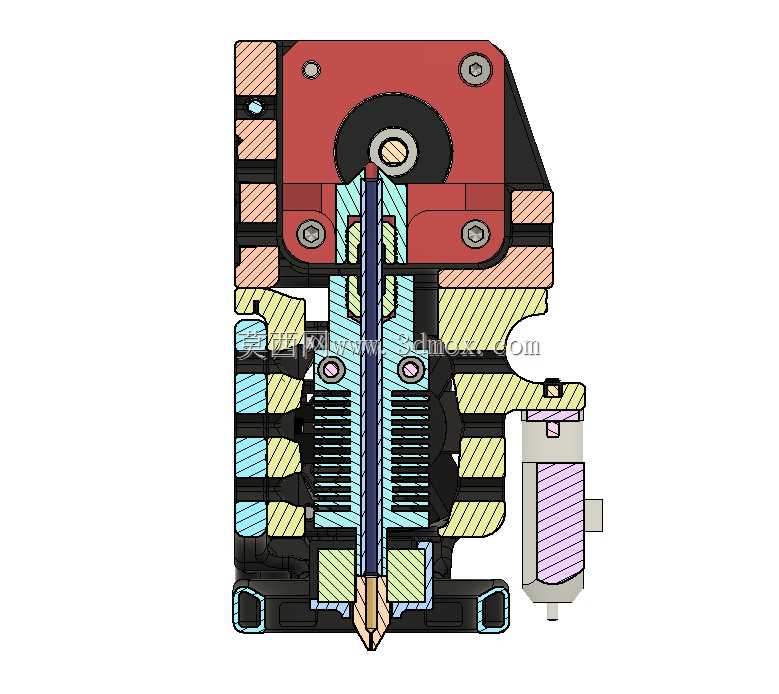

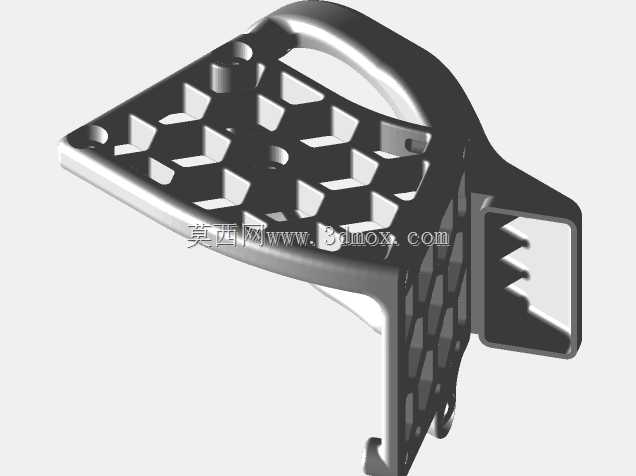

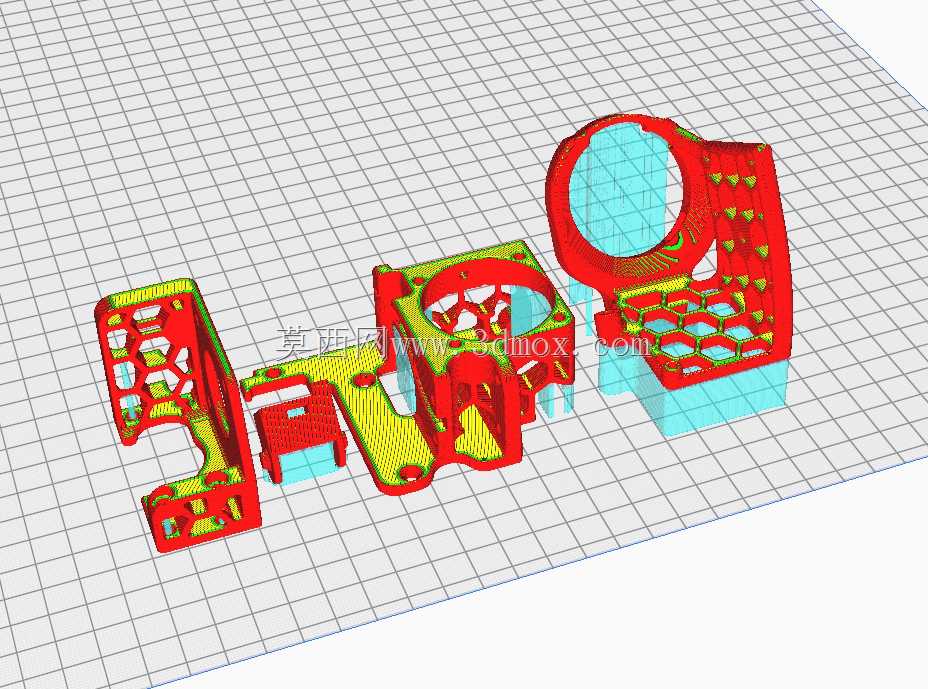

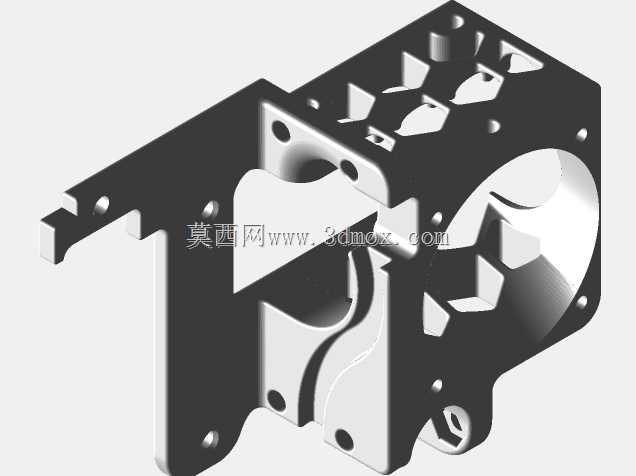

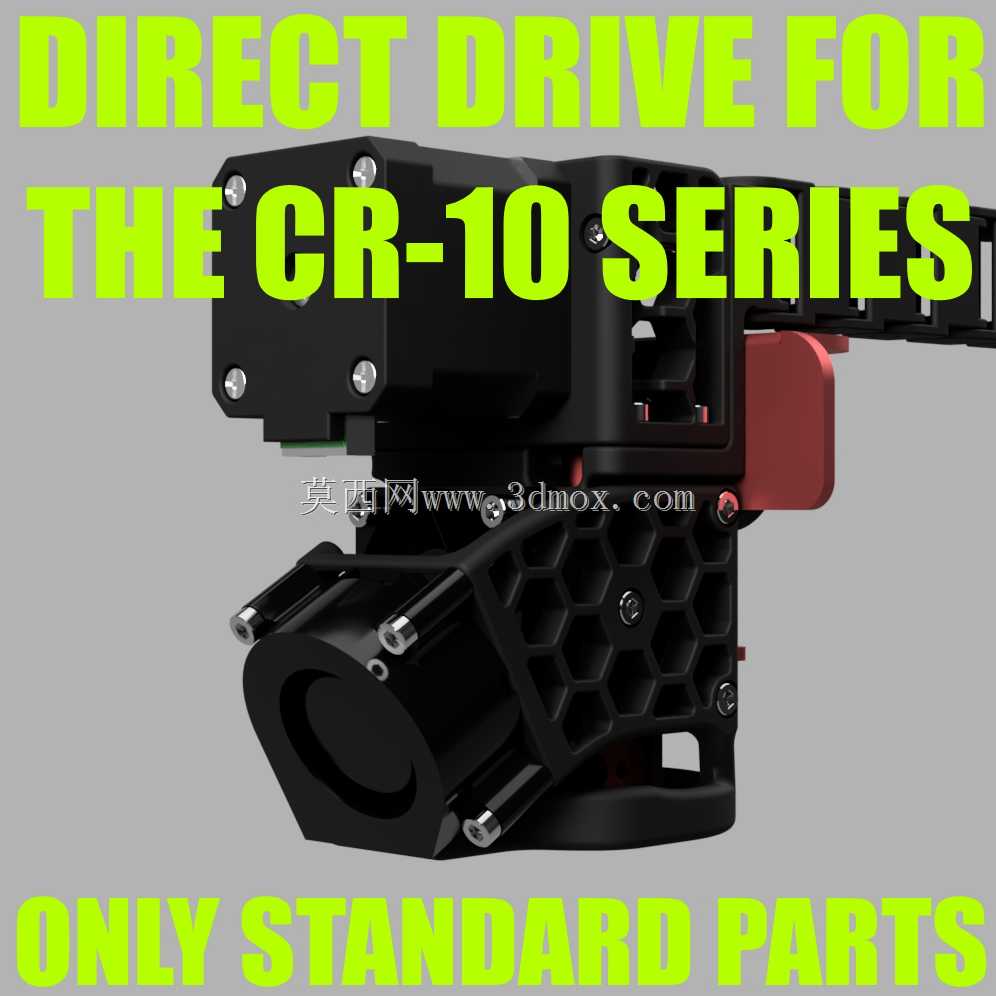

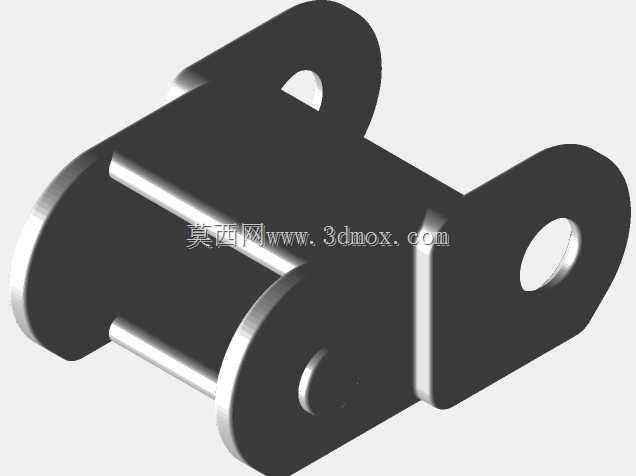

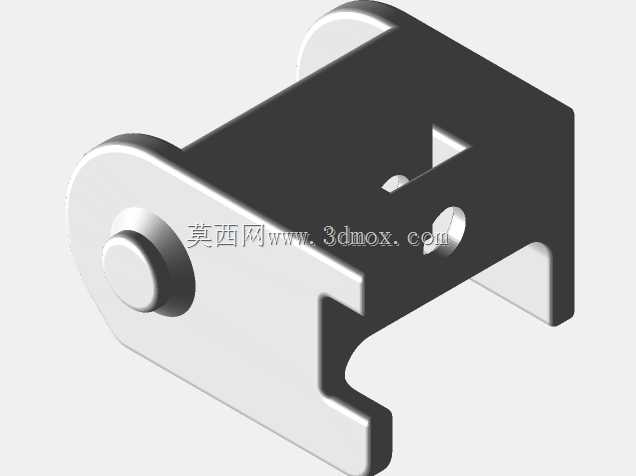

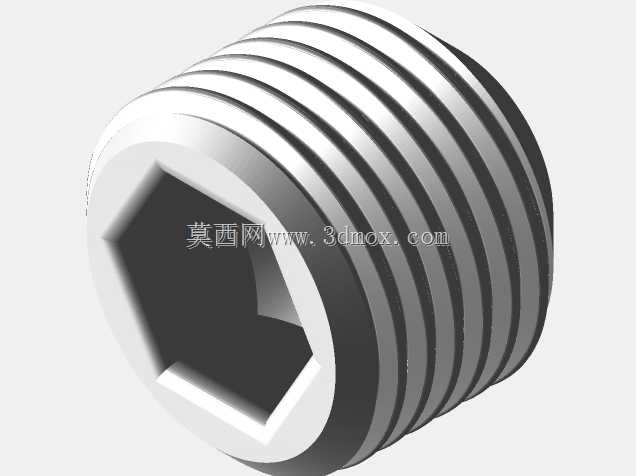

设计过程中优先考虑了现有设备的改装兼容性，整套结构无需定制特殊非标零件，仅需搭配不同长度规格的M3螺钉、M3螺母以及挤出步进电机延长线缆即可完成装配，改装时不需要对原有打印机的X轴滑台、Z轴安装位做破坏性改动，依托CR-10系列通用的Z组件与热端托架安装接口，可适配同系列多数机型的安装边界。结构迭代过程中针对前期版本的使用痛点做了多处优化：首先补强了印刷适配性，在结构关键紧固点位增加内嵌M3螺母的安装位，替代原有单纯依靠塑料螺纹锁紧的方式，避免长期高温工作下塑料螺纹滑牙失效；其次针对热端内部PTFE管的定位问题，在PTFE管快断接头的螺纹位置增设两个支撑塞，提升管体定位刚度，减少高温下管体移位导致的堵头风险；另外重新设计了步进电机支架的受力结构，提升支架整体刚度，解决旧版本中未运行冷却风扇时，零件冷却支架长期受打印腔体积热影响出现下垂变形的问题，同时修正了冷却支架的结构轮廓，避免冷却风路偏移影响打印件层间冷却效果。

实际装配时需要注意，安装前需核对原有热端的安装孔位间距，调整电机延长线的走线方向，避免运动过程中线缆与机架、同步带发生干涉；挤出轮与压料臂的压紧力度需要根据耗材直径做适配调整，避免压料过紧导致耗材变形卡滞，或是压料过松出现送料打滑。该结构在紧凑的安装空间内整合了送料、热端固定、冷却风道安装的全部功能，整体重量控制在合理区间，不会给X轴运动系统带来过多额外负载，能保证原有打印速度下的运动稳定性，减少高速打印时的喷头振纹问题。
