松下CR1616F2N纽扣式3V锂电池结构设计

　　日常做消费类电子、车载小模块结构设计时，纽扣电池的选型与安装位匹配是绕不开的细节，这款CR1616规格的3V锂电池，是很多低功耗便携设备、车载传感模块、主板后备供电场景的常用选型。做三维结构建模时，首先要抓准的就是产品的外形边界，这款电池主体为标准16mm直径的薄圆片结构，厚度对应1616命名规则里的1.6mm规格，搭配的两个引出焊片是结构设计里需要重点匹配的部分，不同于普通弹片接触式的纽扣电池座，这款带固定焊片的型号可以直接通过焊片焊接在PCB板上，抗振动性能更好，适合车载、工业手持设备这类有一定振动冲击的使用场景。

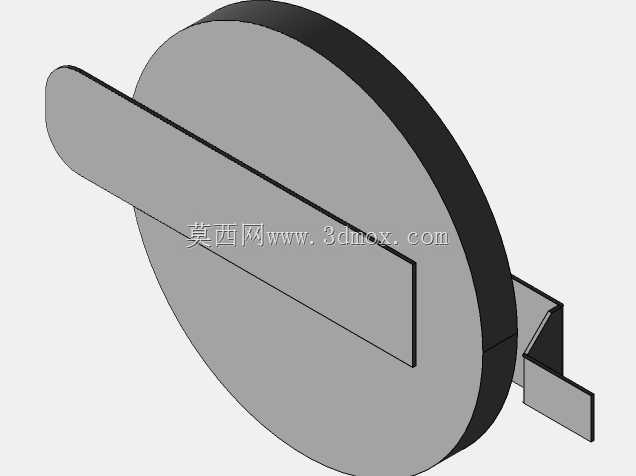

　　从实际应用场景来看，这类纽扣锂电池常被用作汽车遥控钥匙的主供电电源，也会用在电脑主板、工业控制板的RTC实时时钟后备供电，还有部分小型便携检测设备、智能穿戴配件的主电源，3V的标称输出电压可以匹配绝大多数低功耗CMOS电路的供电需求，自放电率低，长期存放后仍能保持足够的供电能力。建模过程中，焊片的折弯角度、伸出长度是需要反复核对的细节，两个焊片分别对应电池的正负极，其中负极焊片从电池本体侧方延伸出带折弯的固定段，正极焊片从电池端面平行伸出，两个焊片的平面度、相对位置公差直接影响后续SMT或者手工焊接的良率，如果焊片位置偏差超过0.2mm，就可能出现焊接虚接、焊盘对位不准的问题。

　　做结构匹配设计时，还要考虑电池安装位的限位结构，因为电池本体是光滑的金属外壳，需要在壳体或者PCB周边设计对应的限位挡边，避免设备受冲击时电池出现移位，拉扯焊片导致脱焊。电池本体的金属外壳要注意和周边电路的导电部分保持足够的绝缘间隙，必要时要在电池周边增加绝缘麦拉片的设计空间，建模时要预留出绝缘层的厚度余量，避免装配后出现短路风险。不同于大容量的动力锂电池，这类纽扣锂电池的能量密度适中，主打长周期小电流放电，所以结构设计时不需要预留复杂的散热、防爆阀结构空间，只需要保证安装位的尺寸匹配、固定可靠、绝缘到位即可，同时要注意焊片的折弯处不能有应力集中，避免长期使用后焊片出现断裂脱落的问题。
