带螺纹段阶梯式金属传动轴结构设计

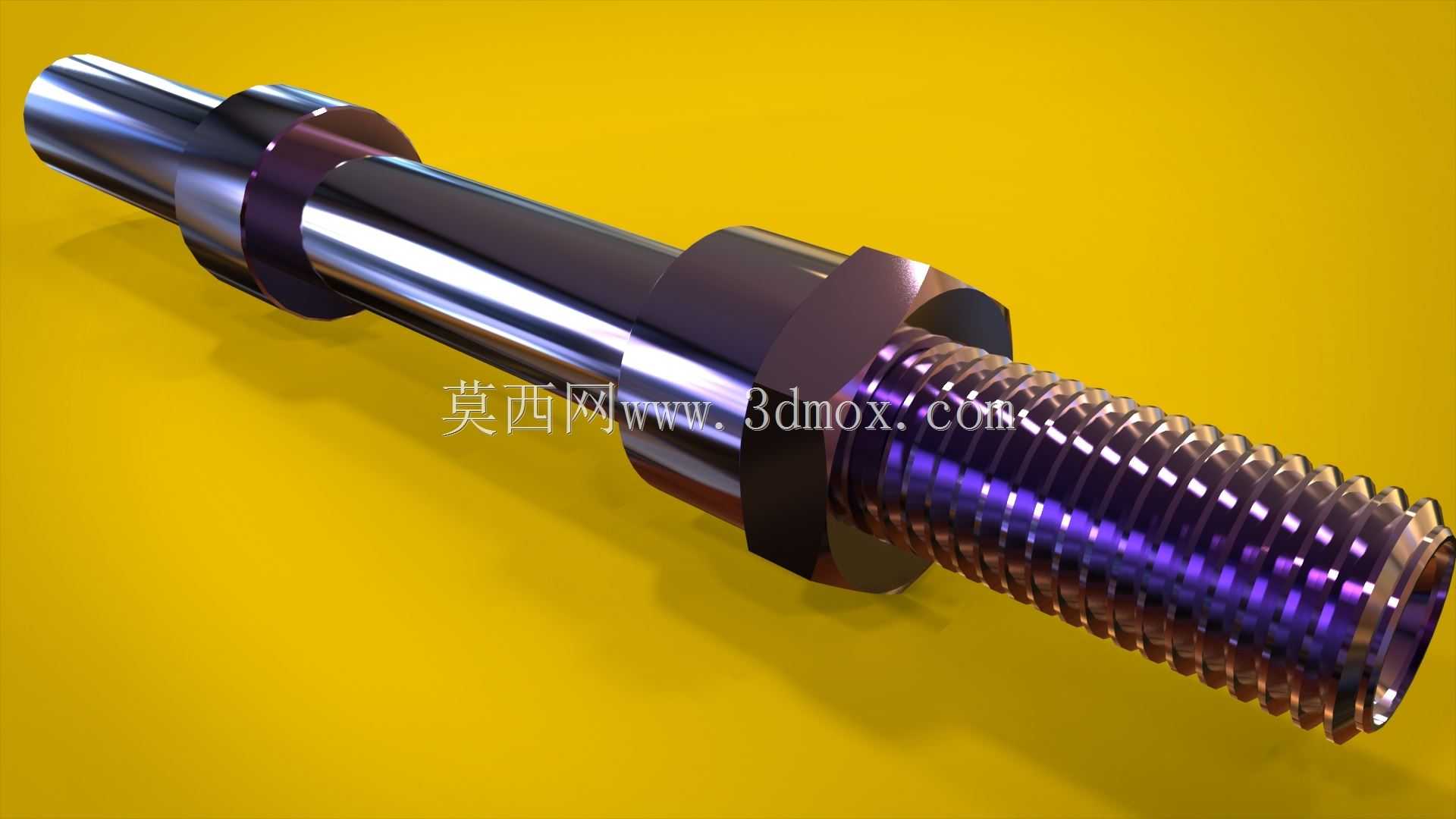

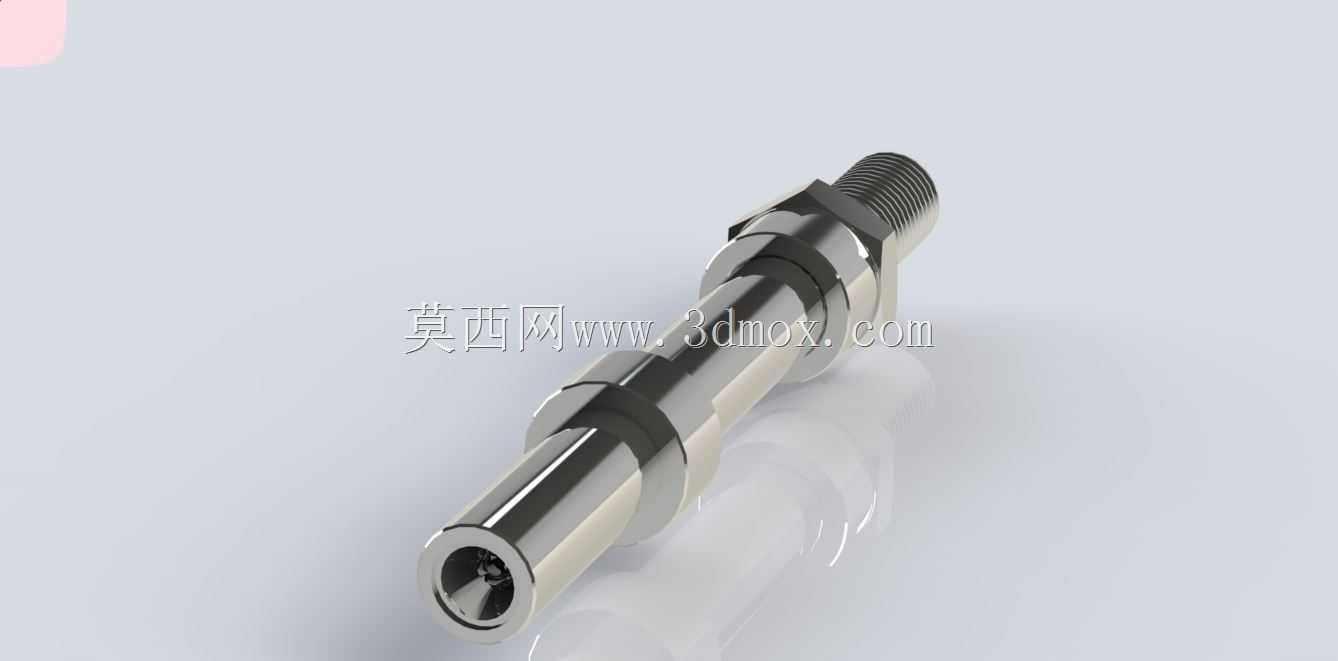

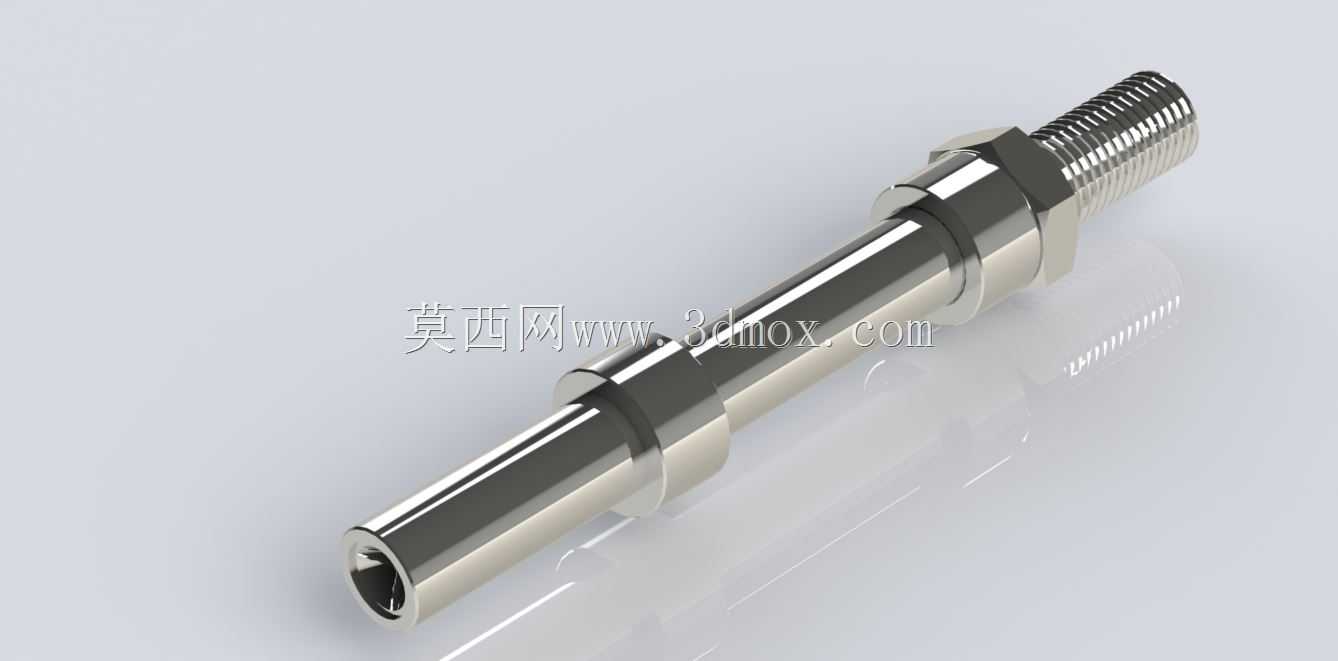

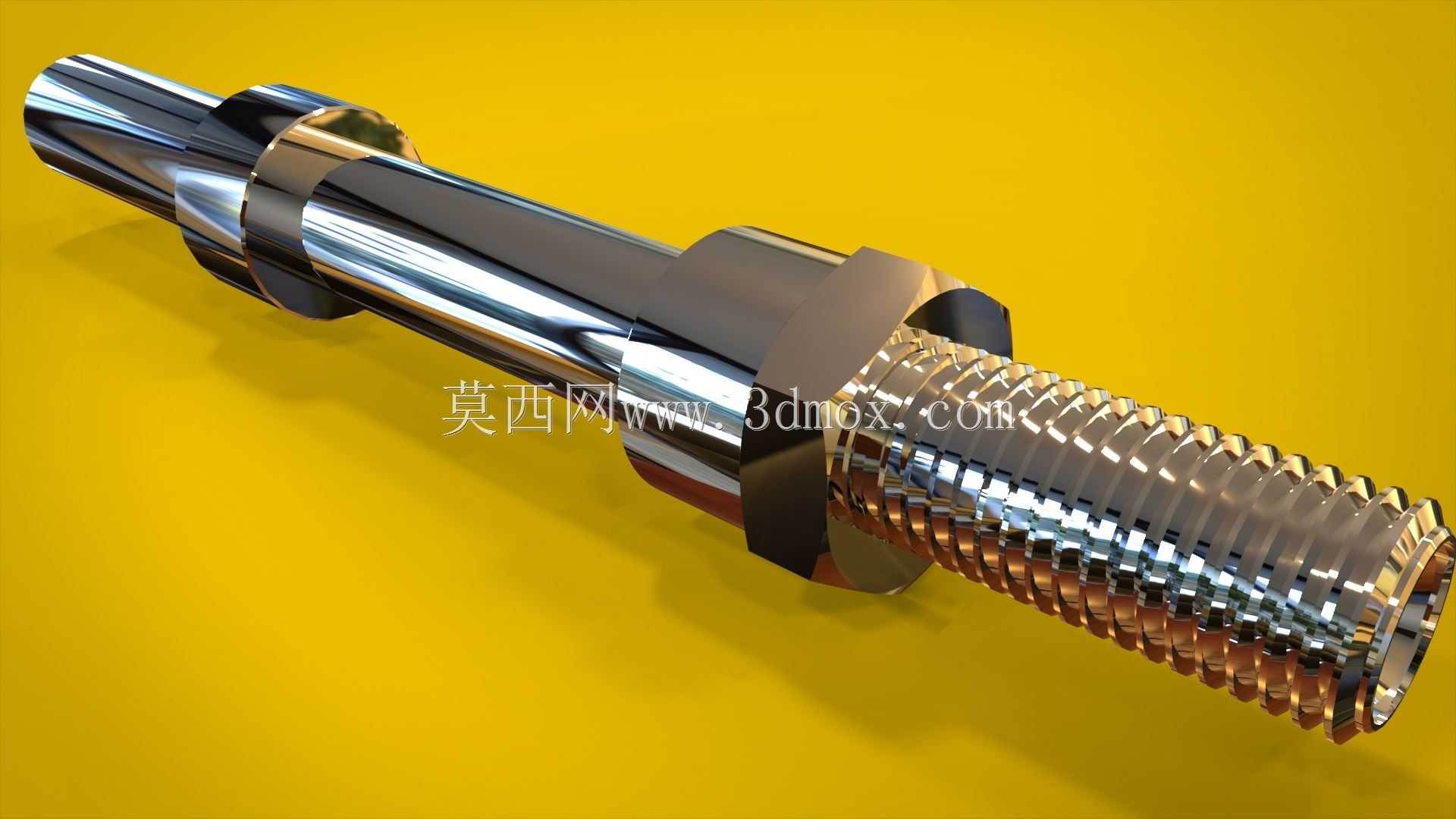

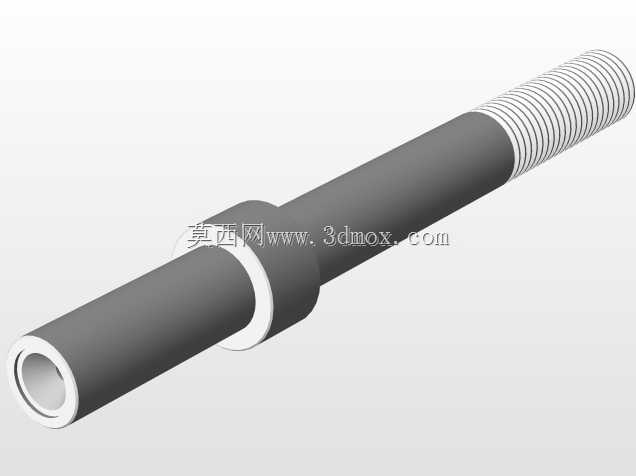

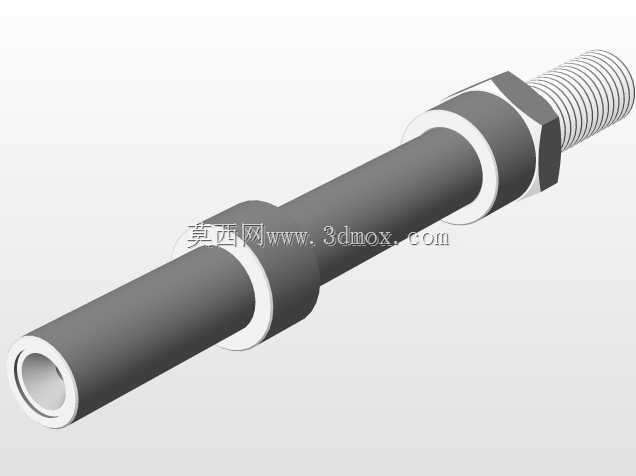

　　这类带螺纹段的阶梯轴，常应用在中小型传动机构、精密进给装置以及工装夹具的动力传递环节，不同轴径的阶梯段承担着不同的功能定位，从结构设计逻辑上看，非螺纹侧的光轴段主要用于配合轴承实现回转支撑，相邻的轴肩位置是核心的轴向定位基准，在装配时可以直接抵住轴承内圈或者传动轮的端面，不需要额外加装定位套就能控制轴向窜动量，能有效简化装配工序。靠近螺纹侧的环形凸台结构，一方面可以作为传动件的轴向限位面，另一方面也能提升轴体在变径位置的结构强度，避免长期受交变扭矩作用时出现应力集中断裂的问题。末端的外螺纹段主要用于配套锁紧螺母，实现装配后传动件的轴向锁固，防止设备启停过程中传动件出现轴向窜动甚至脱落的情况，螺纹段的收尾位置设计有退刀结构，

　　能保证螺母可以完全旋合到贴合凸台端面的位置，避免出现锁止间隙。从安装边界来看，各段轴径的公差需要根据配合需求匹配，支撑段通常采用过渡配合保证轴承安装的同轴度，安装传动件的轴段可根据传动精度要求选择间隙或者过渡配合，螺纹段采用普通公制螺纹公差即可满足锁止需求。轴体表面做了高光金属处理，实际量产时会根据使用场景做调质或者表面淬火处理，提升轴颈位置的耐磨性能，延长部件的使用寿命。在建模过程中，各阶梯段的同轴度是核心控制指标，轴肩的过渡圆角需要根据应力计算结果设置合理数值，既不能因为圆角过大导致传动件无法贴合定位面，也不能因为圆角过小造成应力集中隐患，螺纹段的牙型需要符合通用标准，保证配套标准件可以直接适配，不需要二次加工。

　　这类轴件在实际使用中，主要承担扭矩传递的作用，部分场景下也会承受一定的径向载荷，所以设计时需要根据额定传递扭矩核算最小轴径的抗扭强度，避免出现过载扭断的问题，同时各轴段的长度尺寸需要匹配安装腔的内部空间，保证装配后两端的支撑位置可以完全落入轴承座的安装位，不会出现装配干涉或者支撑长度不足的问题。
