带式砂光机传动辊组件结构设计

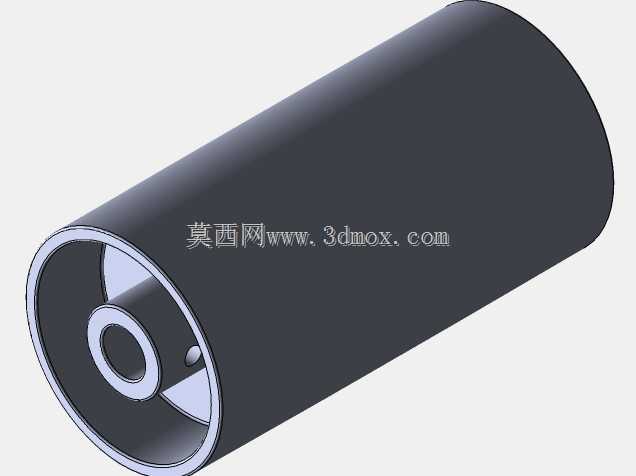

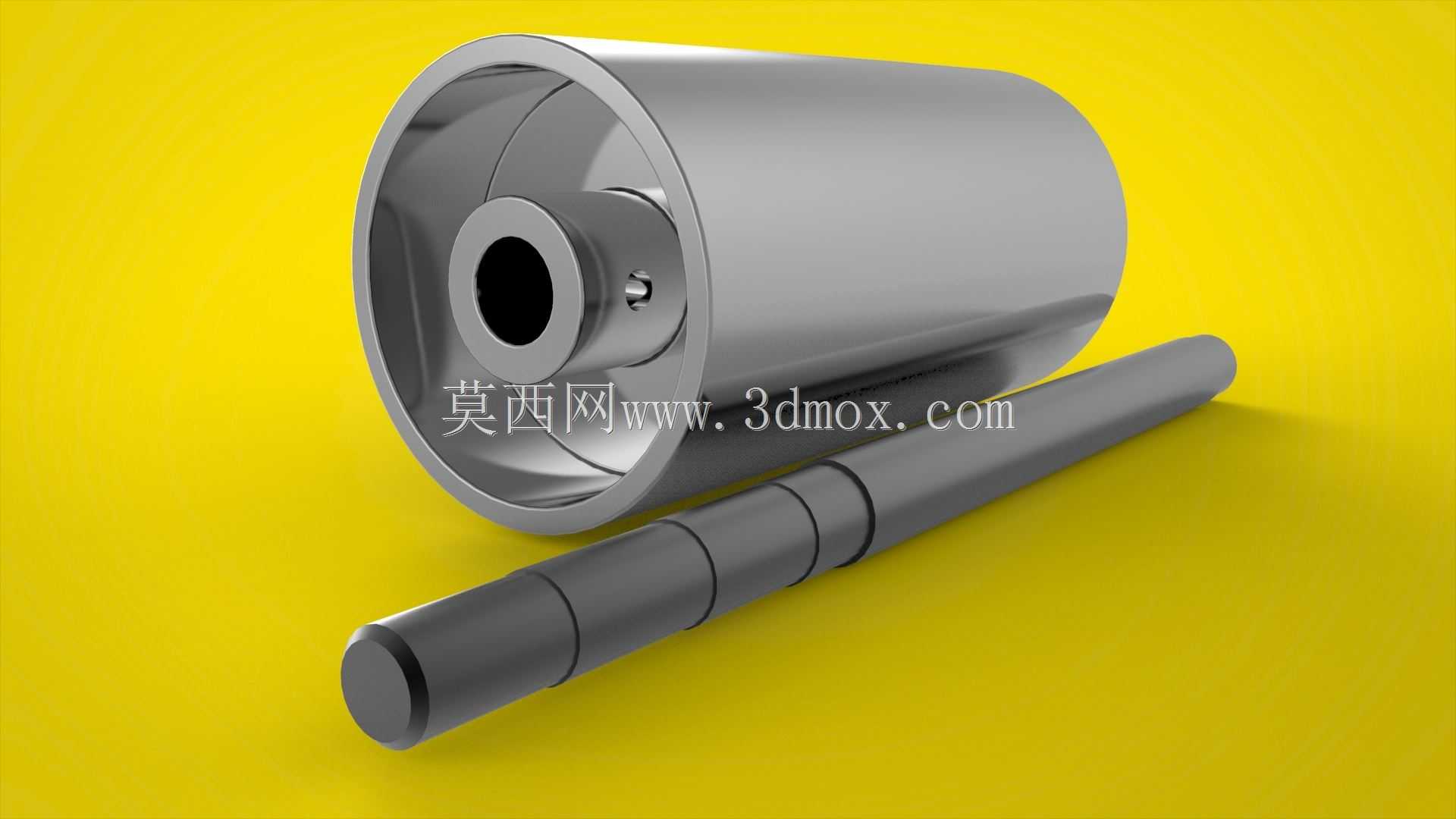

　　在木工板材加工、金属表面打磨、非金属材料定厚砂削的生产场景中，带式砂光机是完成表面精加工的核心设备，而传动辊作为支撑砂带、传递动力、保证砂带线速度稳定的核心部件，其结构设计合理性直接决定砂削精度、砂带使用寿命与设备运行稳定性。这套传动辊组件采用辊筒与芯轴分体装配的结构形式，辊体外壁做高精度圆柱面加工，保证与环形砂带内表面的接触贴合度均匀，避免砂带运转过程中出现跑偏、局部应力集中导致的砂带撕裂问题。辊体内部采用中空腔体结构，在保证整体刚性满足传动扭矩要求的前提下，有效降低辊体自身转动惯量，减少设备启停阶段的动力冲击，同时降低长周期运转过程中的轴承负载，延长支撑部件的使用寿命。芯轴采用阶梯轴结构设计，不同轴段分别对应轴承安装位、

　　锁紧定位位、动力输入端连接位，各轴段的同轴度公差控制在较高精度等级，避免辊体高速运转时出现径向跳动，导致砂削表面出现振纹、厚度不均的加工缺陷。从安装边界来看，辊体的外径尺寸匹配对应宽度规格的砂带周长参数，芯轴两端的轴颈尺寸适配设备机架上的轴承座安装孔位，装配时可通过轴端的锁紧螺钉调整辊体的轴向位置，配合设备上的砂带纠偏机构完成砂带张紧度与运行轨迹的校准。设计过程中需要重点考量辊体的动平衡性能，中空结构的内壁加工需保证壁厚均匀，避免因质量分布不均导致高速运转时产生振动，传递至机架后影响整台设备的加工精度；同时辊体外表面的粗糙度需要控制在合理区间，既保证与砂带背面有足够的摩擦力传递扭矩，又不会因表面过于粗糙加速砂带背面的磨损。

　　在实际设备运行中，该传动辊承担的核心作用是将驱动电机输出的旋转扭矩转化为砂带的线性运动，同时配合张紧辊、导向辊形成稳定的砂带运行回路，针对不同砂削工艺需求，可通过调整辊体的表面包覆材质改变摩擦系数，适配重负荷粗砂、精细抛光等不同加工工况的使用需求。分体式的结构设计也便于后期维护更换，当辊体表面出现磨损、芯轴轴承位出现疲劳损伤时，可单独拆解更换受损部件，降低设备的运维成本。
