钻床配套钣金圆刀夹持固定构件

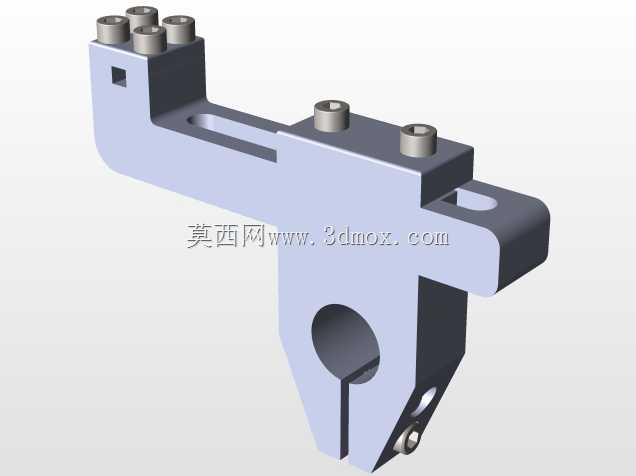

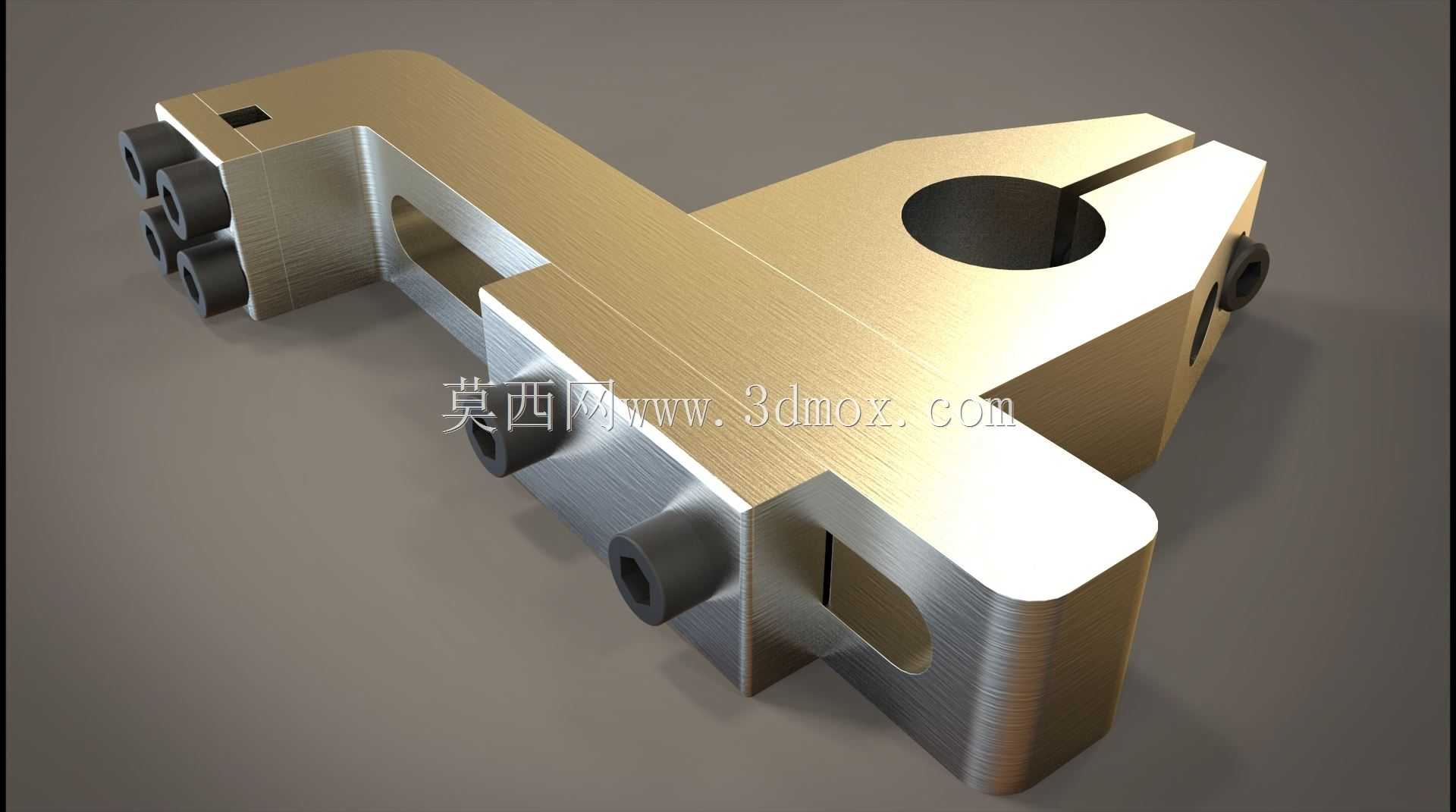

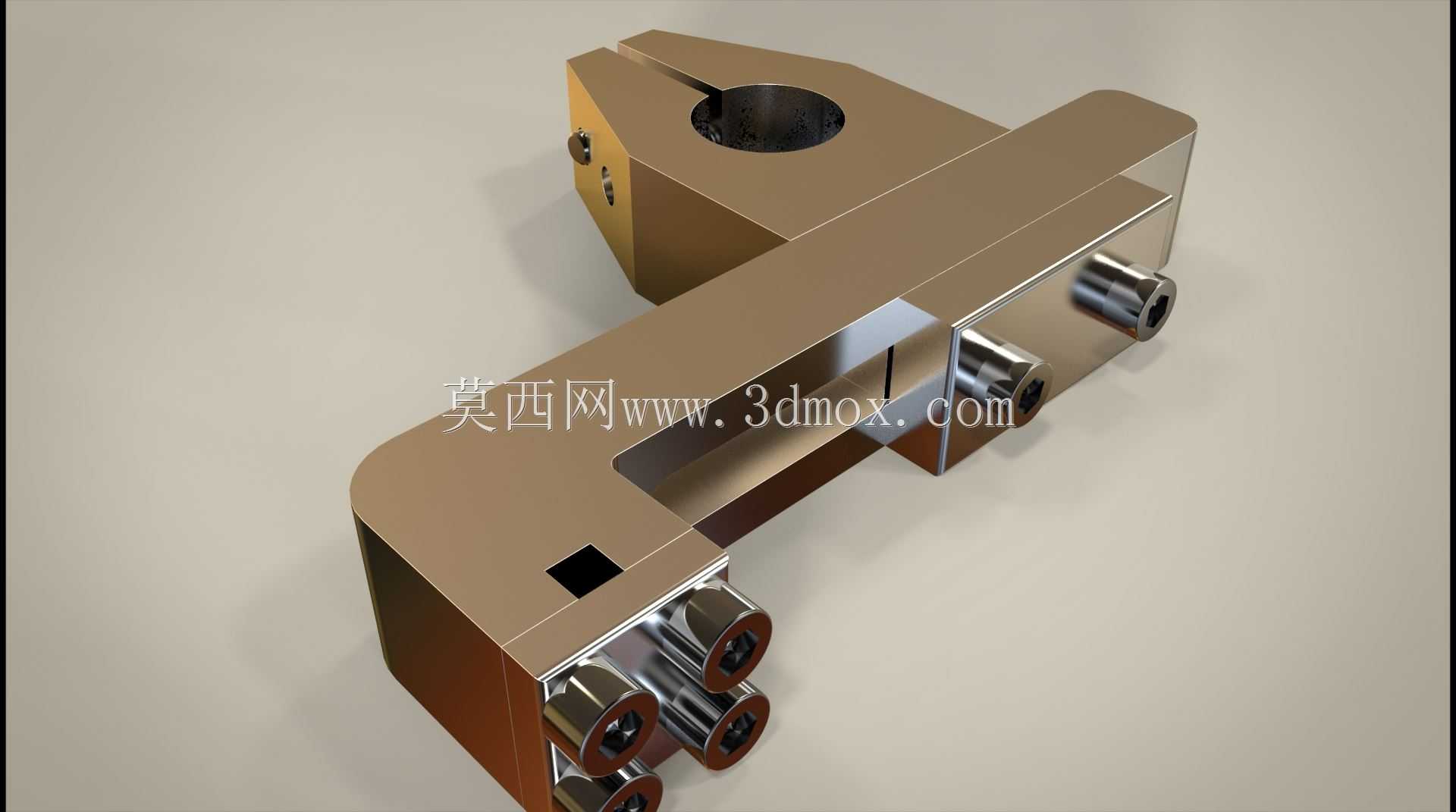

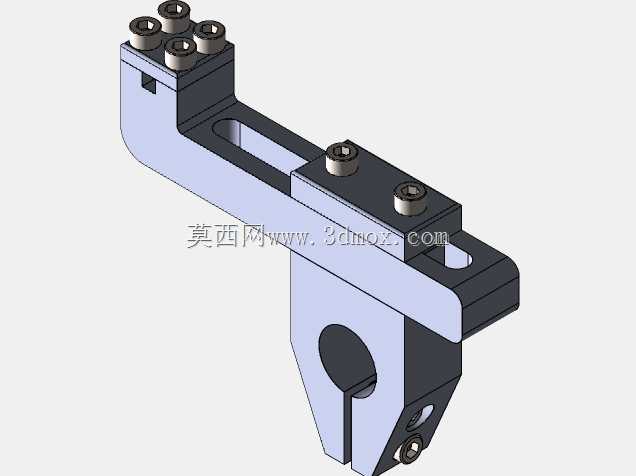

　　在钣金加工车间的钻削工位上，这类配套圆刀架是保障薄板类工件裁切、钻孔工序稳定运行的核心夹持部件，区别于常规车床、铣床所用的方刀架结构，该构件专门适配圆型裁切刀具的装夹需求，可直接固定在普通台式钻床、立式钻床的工作滑台端面，无需额外改造原有设备的安装基面。从结构设计逻辑来看，构件主体采用一体化折弯加工的钣金基体，整体呈L型布局，长臂段预留了三组沉头安装孔位，可通过内六角螺栓与钻床进给滑台实现刚性连接，孔位间距匹配主流小型钻床的T型槽通用尺寸，安装时无需额外配做连接孔，短臂段开设的大直径通孔为圆刀的转轴安装位，孔侧设计的开口锁紧结构可通过侧面的紧定螺钉实现刀具转轴的快速锁止与间隙调整，能适配不同轴径的圆刀装夹需求。

　　构件上预留的两处镂空槽并非减重设计，而是为钻削过程中的切屑排出、冷却液流通预留的通道，可避免金属切屑堆积在刀具安装位造成的卡滞、磨损问题，基体表面做了拉丝钝化处理，既提升了构件的防锈能力，也能减少加工过程中毛刺附着在构件表面的概率。实际使用过程中，该刀架可配合钻床的进给行程完成薄钢板、铝板的定长裁切、钻孔倒角工序，相比传统的螺栓压紧式刀具固定结构，这种一体化钣金刀架的整体形位公差更容易控制，安装后刀具的径向跳动量可控制在0.02mm以内，能有效提升薄板加工的断面平整度，减少后续打磨工序的工作量。从安装边界尺寸来看，构件长臂段的总长度适配钻床滑台的有效行程范围，不会出现进给过程中与钻床主轴、防护罩发生运动干涉的问题，

　　短臂段的厚度经过受力校核，在承受最大裁切进给抗力时不会出现结构性形变，可稳定支撑直径100mm以内的圆刀完成1.5mm厚度以下金属板材的加工作业，侧面布置的多个紧定螺钉可分别实现刀具轴向定位、锁紧防松的功能，日常换刀时仅需松开侧面的锁紧螺钉即可完成刀具更换，无需整体拆卸刀架，能有效缩短工位换型的辅助时间。
