钳工划线用高度可调划线块结构

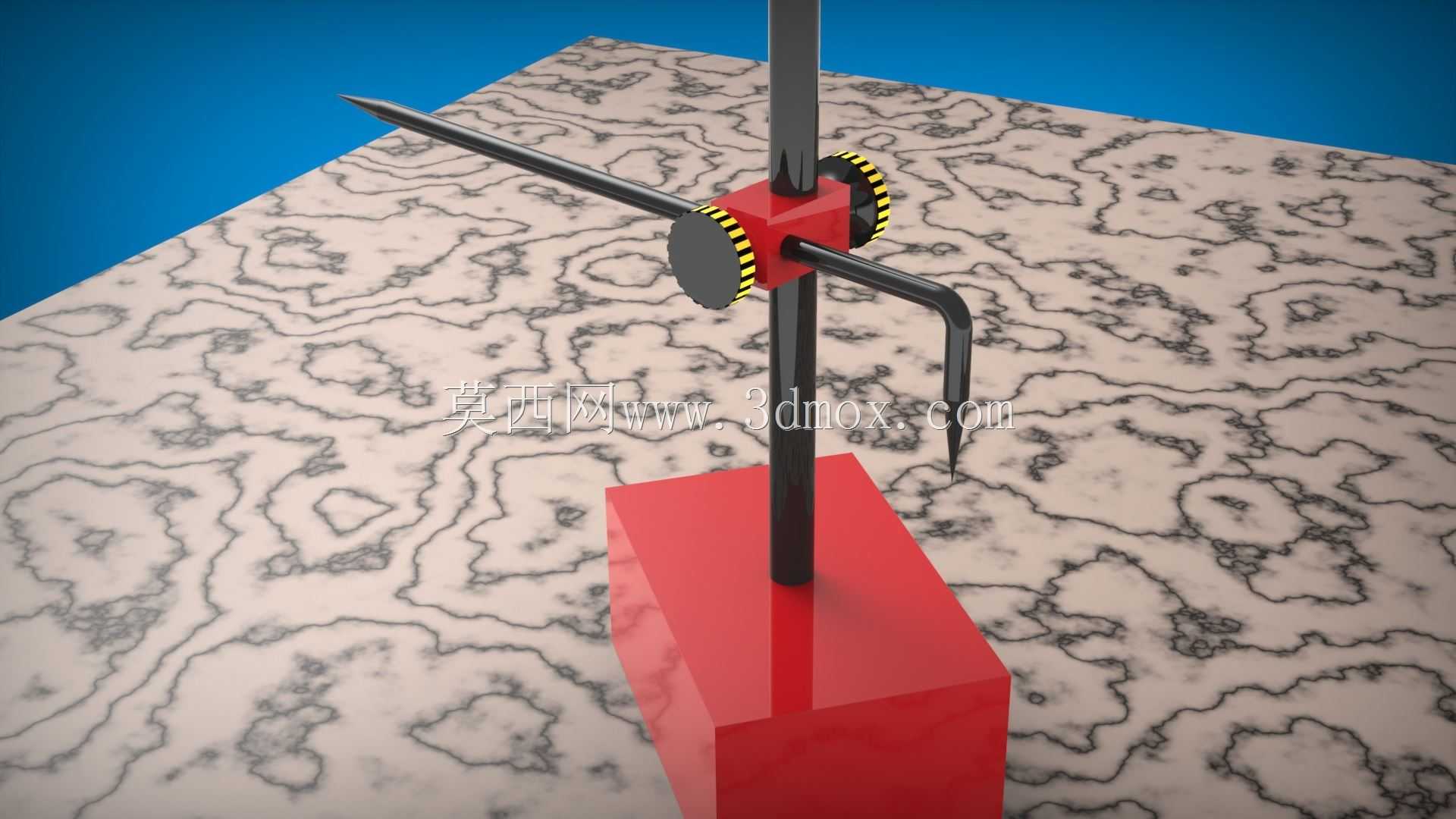

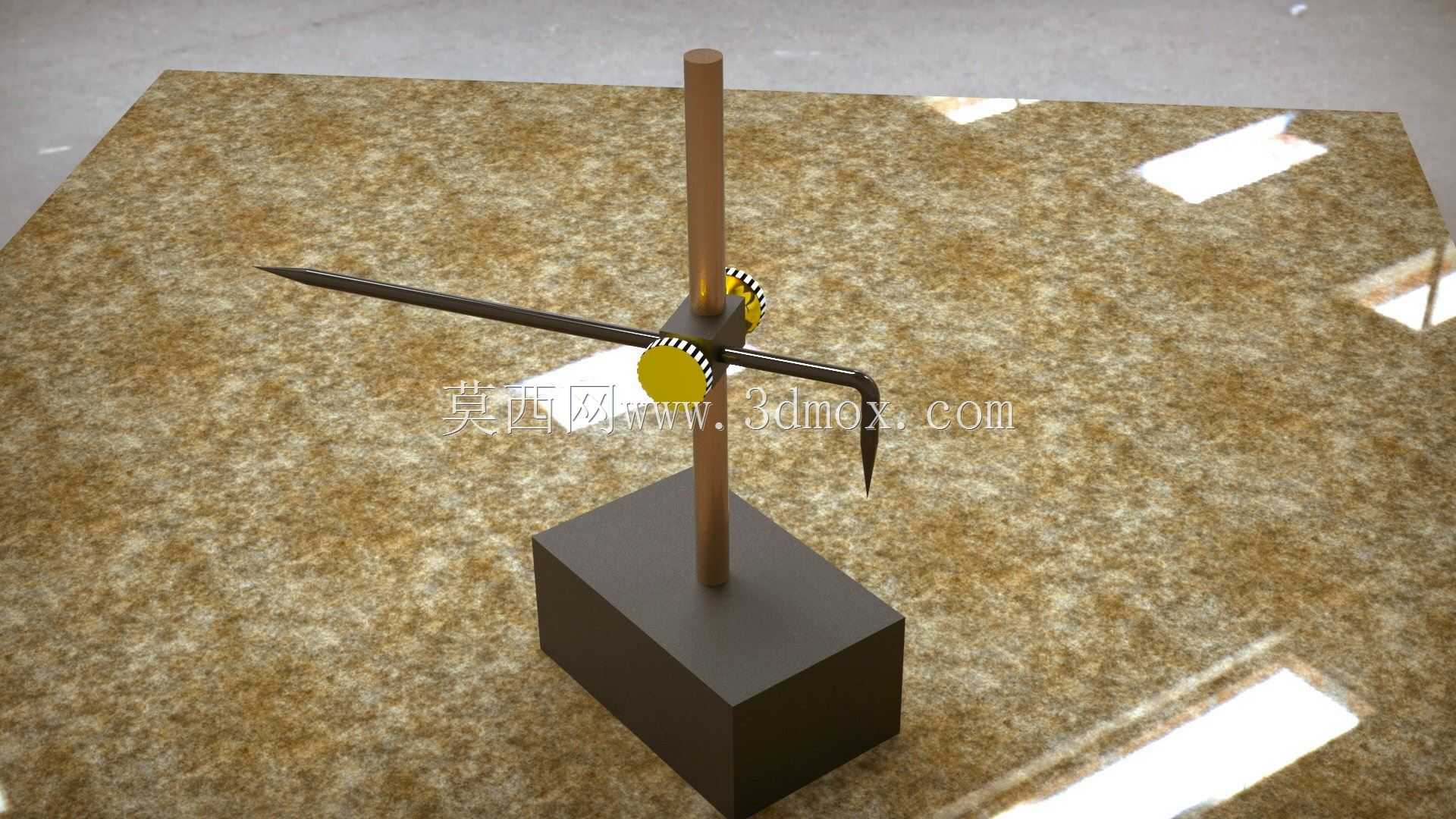

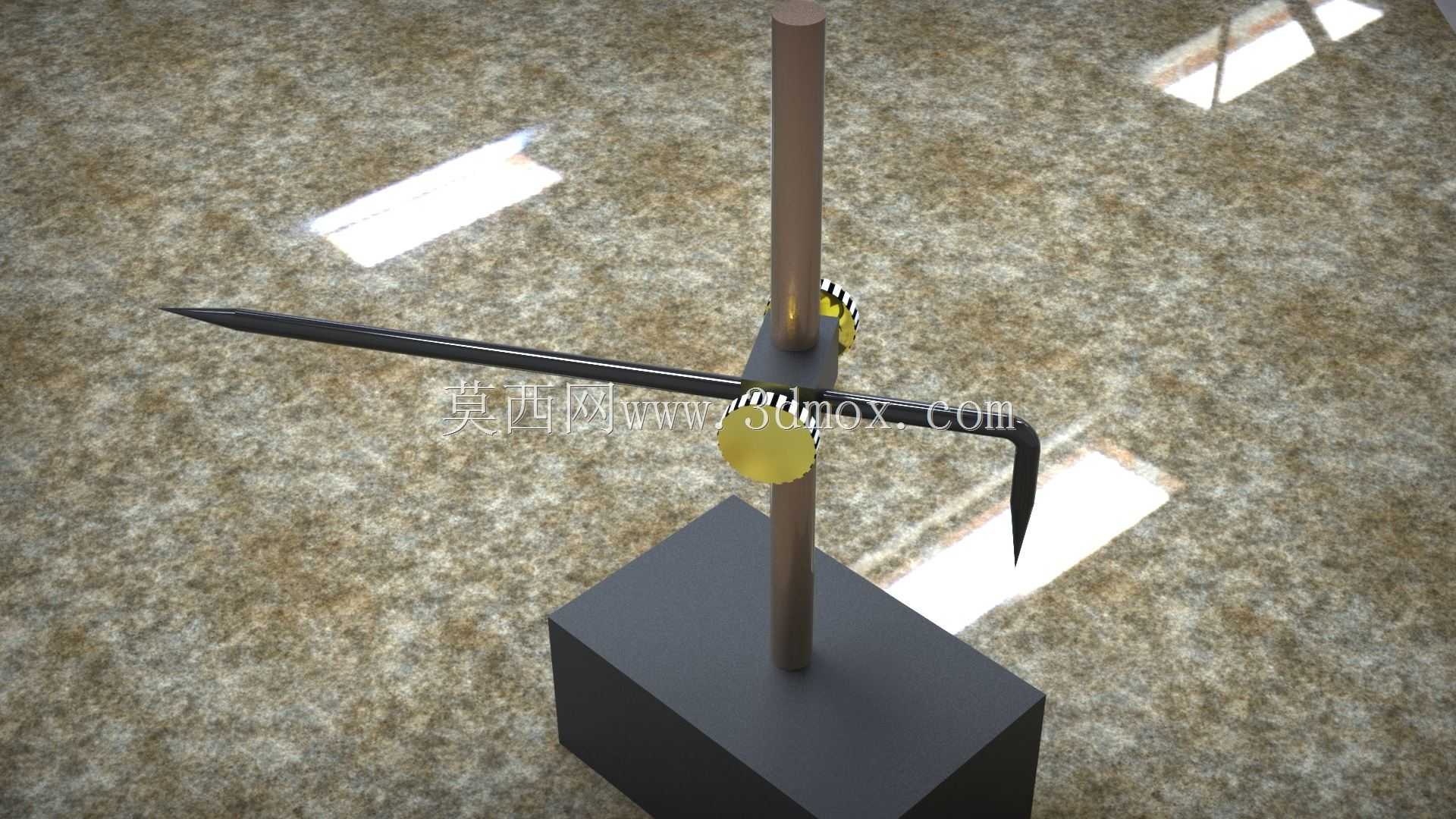

　　在机械加工的划线工序里，这类划线块是钳工工位上常备的基础辅具，主要承担在待加工毛坯或半成品工件上，划定距安装基准面指定高度线条的作用，是划线作业里保证尺寸基准统一的核心配套工具。日常作业中，划线块的基座直接放置在划线平台的大理石或铸铁工作面，依靠基座自身重量保证放置稳定性，无需额外装夹固定，可根据划线位置需求在平台上灵活挪动，适配不同尺寸工件的划线作业需求。整套结构的设计围绕划线作业的实际操作逻辑展开，底部基座采用实心方块结构，底面做全平面精加工，平面度控制在划线作业要求的公差范围内，保证与划线平台工作面完全贴合，避免放置时出现倾斜导致划线高度出现偏差；垂直立杆采用圆柱形光杆设计，表面做硬化处理降低长期滑动带来的磨损，

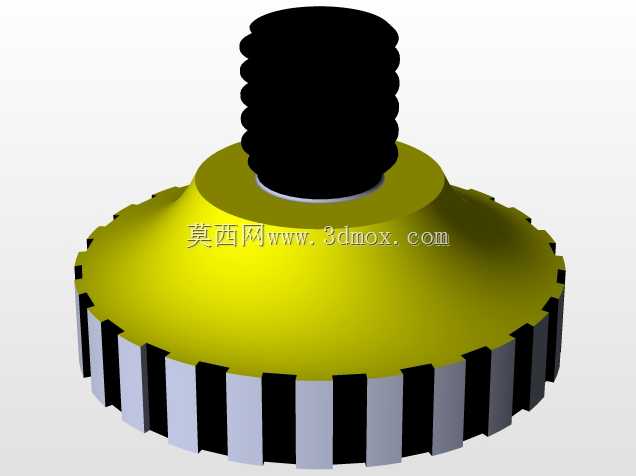

　　立杆与基座的连接采用过盈压装配合，保证立杆与基座底面的垂直度，避免立杆倾斜带来的划线误差。划线头的锁紧结构采用旋钮式锁紧设计，滑动套可沿立杆上下自由滑动，调整到目标高度后，旋动侧面的带滚花旋钮即可将滑动套锁紧在立杆对应位置，滚花设计方便钳工带劳保手套操作时无需额外工具即可完成锁紧与松开动作，提升划线作业的调整效率。配套的划线针头采用硬质合金材质，针尖角度经过刃磨保证划线清晰度，弯钩结构的划针可适配不同朝向的划线需求，既可以在工件垂直立面划水平线，也可以在工件顶面划对应高度的参考线。从安装边界来看，这类划线块的基座尺寸适配常规划线平台的使用场景，整体高度覆盖常规钳工划线的常用高度范围，

　　滑动套的调整行程覆盖从接近平台面到立杆顶端的全区间，可满足大部分中小型零件的划线高度需求。结构设计上没有多余的复杂构件，所有活动部件都做了防脱落设计，避免日常挪动时零件散落丢失，各配合面的间隙控制在合理范围，既保证滑动调整时的顺畅度，又不会出现过大间隙导致锁紧后划线头偏移，长期使用后即便出现磨损，也可通过更换锁紧件或划线头快速恢复使用精度，降低工位辅具的维护成本。在实际生产场景中，这类划线块常与高度尺、划线盘等工具配合使用，在毛坯下料后的基准划线、机加工前的工序线划定、钣金件的折弯参考线标记等环节都有广泛应用，是保证加工前基准传递准确、减少后续加工尺寸偏差的基础工装辅具。
