钳工划线用异径卡尺结构设计

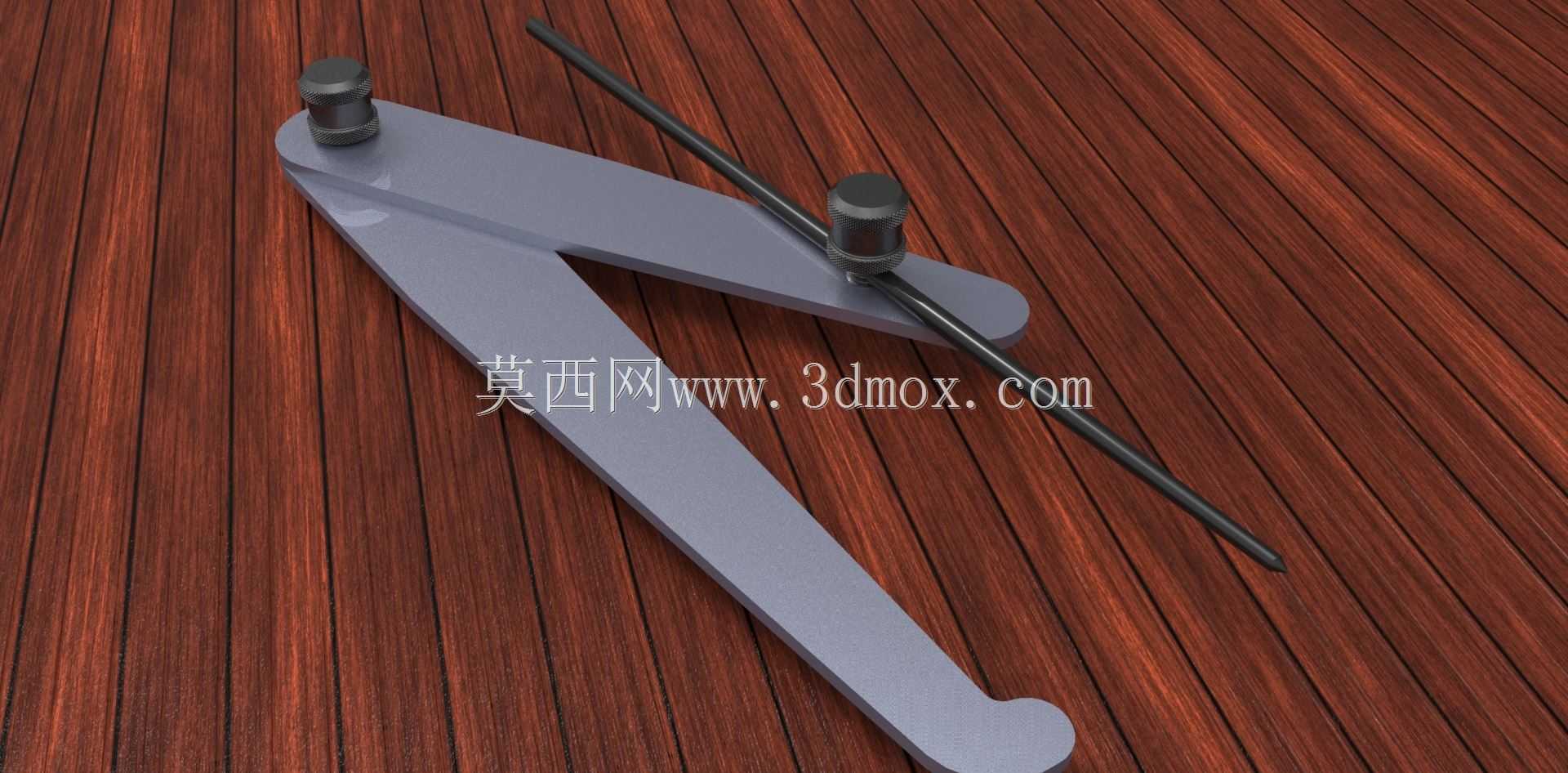

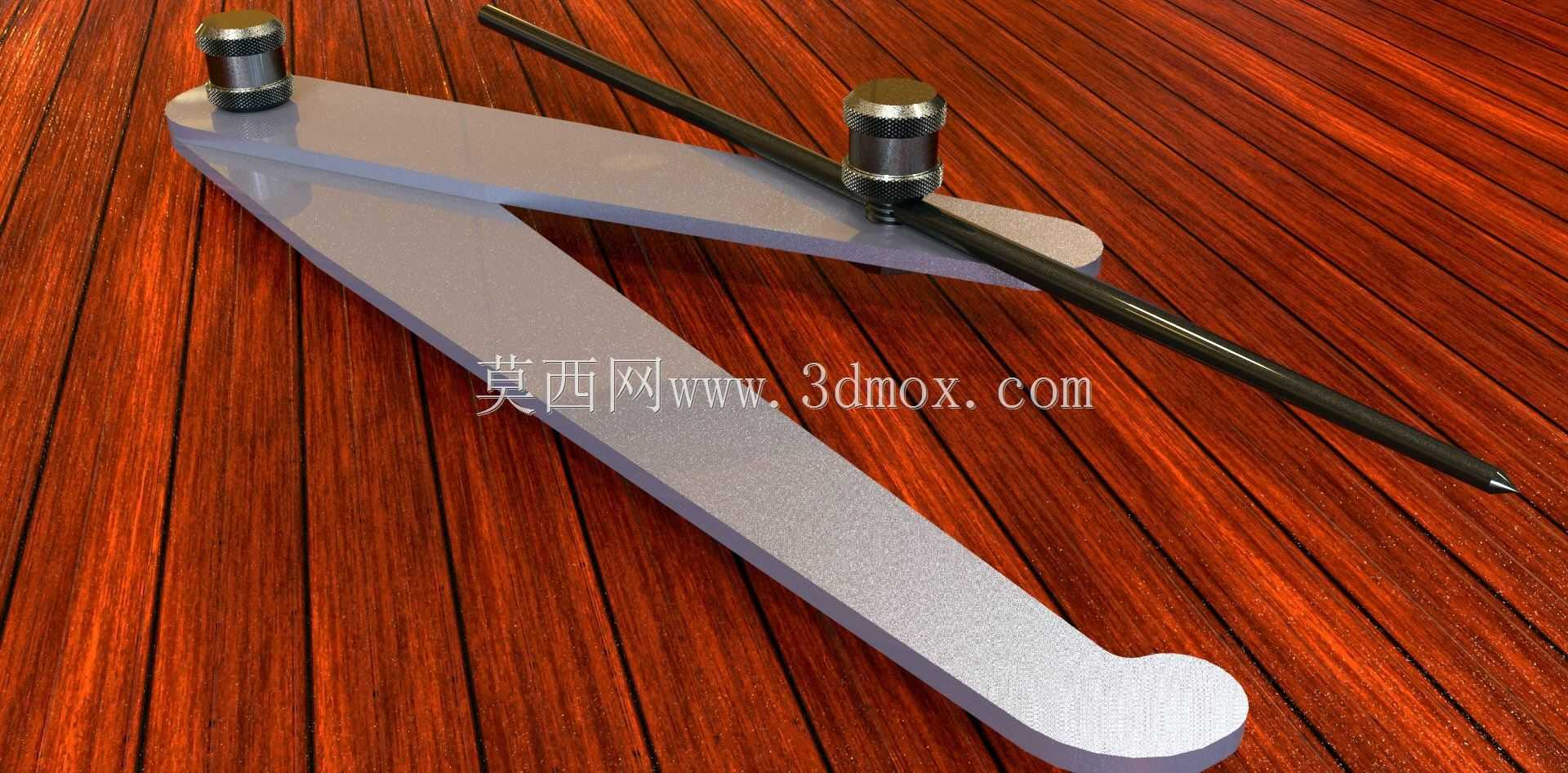

　　在机械加工的划线工序中，这类异径卡尺是钳工工位常备的手工划线辅具，主要用于工件边缘等距平行线的快速划制，相比普通钢直尺配合划针的操作方式，能大幅降低批量划线时的人为误差，提升划线工序的作业效率。从结构设计来看，这款工具采用双支腿铰接布局，其中一支支腿末端设计为圆弧弯曲的靠脚，作业时该靠脚始终贴合工件的外边缘滑动，另一支支腿配套可锁紧的划线针固定座，划线针的伸出长度可根据划线距离需求调整，调整到位后通过顶部的滚花锁紧旋钮压紧固定，避免作业过程中划线针移位导致划线尺寸偏差。两支腿的铰接轴采用间隙配合设计，既保证支腿转动时的顺滑度，又不会出现过大的旷量，铰接位置的锁紧结构可在调整好支腿开合角度后锁止，适配不同距离的等距划线需求。

　　从实际使用场景来看，这类工具广泛应用于钣金下料划线、机加工毛坯划线、五金件修配划线等场景，比如在钢板边缘划焊接坡口的参考线、在型材毛坯上划加工余量边界线、在异形工件边缘划等距的装配定位线时，都能依靠靠脚的自贴合特性，无需反复测量尺寸，单次调整即可完成连续的等距划线作业。设计过程中，支腿主体采用高碳钢材质加工，表面做喷砂氧化处理，兼顾刚性与耐磨性能，避免长期使用后支腿变形导致划线精度下降；滚花旋钮采用网纹滚花设计，即使手上沾有切削液或油污，也能可靠施力完成锁紧操作，不会出现打滑问题。划线针采用高速钢材质制作，尖端磨成15度锥角，既保证划线时的线条清晰度，又具备足够的硬度，在普通钢材、铝材、铜材等常见金属材料表面划线时不易磨损变钝。

　　从安装边界与尺寸适配来看，这款工具的划线距离调节范围覆盖钳工日常作业最常用的3mm到150mm区间，支腿总长度控制在200mm左右，整体重量不超过300g，单手握持即可完成全部操作，不会因为工具过重导致长时间作业的手部疲劳；靠脚的圆弧半径设计为5mm，既能贴合直角边缘，也能适配一定曲率的圆弧工件边缘，不会在圆弧面上出现卡滞或脱离的问题。在结构细节上，划线针固定座设计有轴向防转槽，划线针装入后不会在划线过程中发生转动，保证尖端始终对准划线方向；铰接位置的端面做了磨平处理，两支腿贴合面无凸起毛刺，转动时不会出现卡滞，长期使用后也可通过调整铰接轴的压紧螺钉消除配合间隙，维持工具的使用精度。
