M5滚花头手拧指旋螺钉结构设计

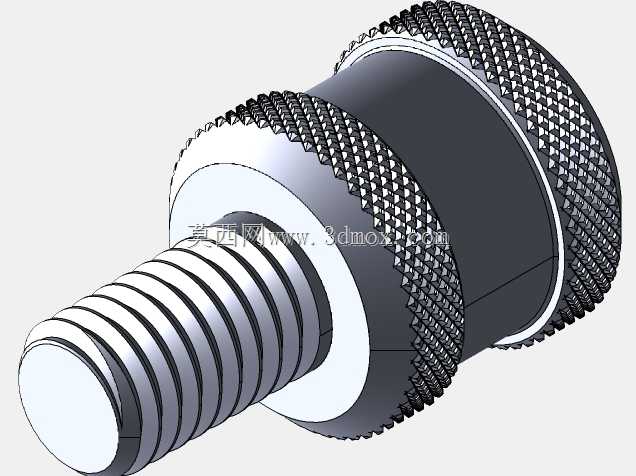

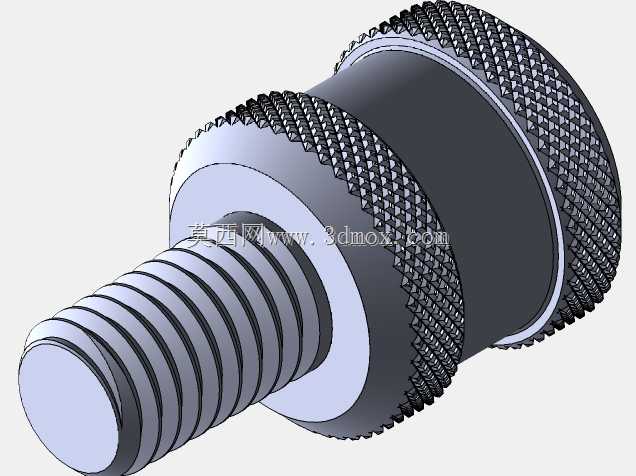

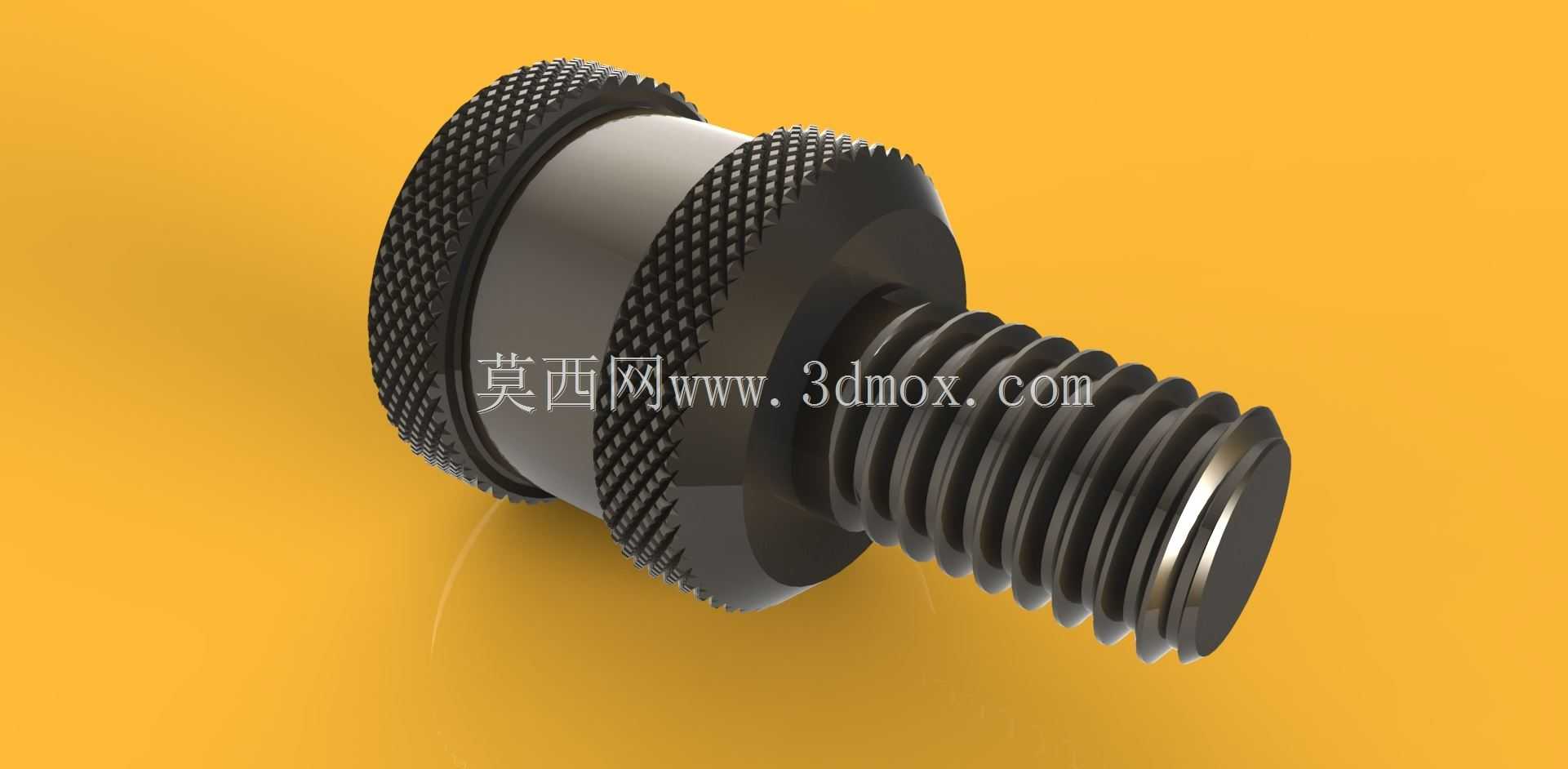

　　这款M5规格的滚花头指旋螺钉，主要面向无需工具即可完成拆装的工装夹具、检测治具、小型设备面板固定场景，在频繁需要开合、调整的工位上，能大幅降低操作耗时，省去寻找螺丝刀、内六角扳手的辅助时间，常见于实验室测试工装、电子设备检修面板、光学仪器调节模块、3D打印机快装结构这类需要反复拆装调整的部位。从结构设计来看，螺钉头部采用双段滚花网纹设计，滚花纹路深度控制在0.3mm左右，齿距均匀，既保证手指拧动时的摩擦力，即便手上沾有少量切削液、灰尘也不会出现打滑，又不会因为纹路过于尖锐划伤操作人员手部；头部中间设置的光滑轴颈段，在拧入到位后可以起到限位作用，避免过度拧入损伤被固定件的安装面，同时轴颈的公差配合控制在h7级别，

　　能够穿过对应光孔实现径向定位，减少安装时的错位偏移。螺纹段采用标准M5粗牙螺纹，螺纹长度适配3-8mm厚度的板材固定场景，螺纹末端做45度倒角导向，安装时无需刻意对准螺纹孔，靠倒角引导即可顺利旋入，降低盲装场景的操作难度。头部直径设计为14mm，厚度8mm，这个尺寸刚好适配成年人拇指与食指的捏合发力范围，拧动时的扭矩可以达到1.2N·m，足够满足非金属件、薄金属件的紧固需求，不会因为手动拧紧力不足导致连接松脱，也不会因为力臂过长造成过度拧紧滑牙。在实际选型应用中，这类螺钉不需要搭配弹垫、平垫使用，头部下端面直接贴合被固定件表面，减少了配件数量，在紧凑安装空间里优势明显，比如狭小的设备内腔、密集排布的接线端子排附近，

　　普通螺丝刀无法伸入操作的位置，直接用手指就能完成锁紧与松开动作。建模过程中，滚花特征采用阵列滚花齿的方式构建，还原真实加工的纹路形态，螺纹段采用精确螺旋扫描生成，保证螺纹参数与实际加工标准一致，轴颈与头部的过渡圆角设置为R0.5，既避免热处理时的应力集中，也去除加工毛刺，提升零件的耐用度。安装边界上，需要预留至少18mm的手部操作空间，保证手指能够捏住滚花头完成旋转动作，被固定件的光孔直径推荐设置为5.2mm，与轴颈段形成间隙配合，既保证定位精度，又不会出现卡滞。
