十字型M12螺纹调节旋钮结构设计

　　这款十字造型的M12螺纹调节旋钮，是手动调节类机构里非常常见的操作执行件，日常在工装夹具、小型检测设备、轻工生产线的定位机构、实验台架调节工位上都能见到它的身影。区别于普通滚花旋钮，十字翼型的握持结构不需要额外配套操作工具，操作人员徒手就能完成拧紧、松开、位置调节的动作，在需要频繁手动调整工位、频繁拆装锁紧的场景下，能大幅降低操作的准备时间，提升工位调整的效率。

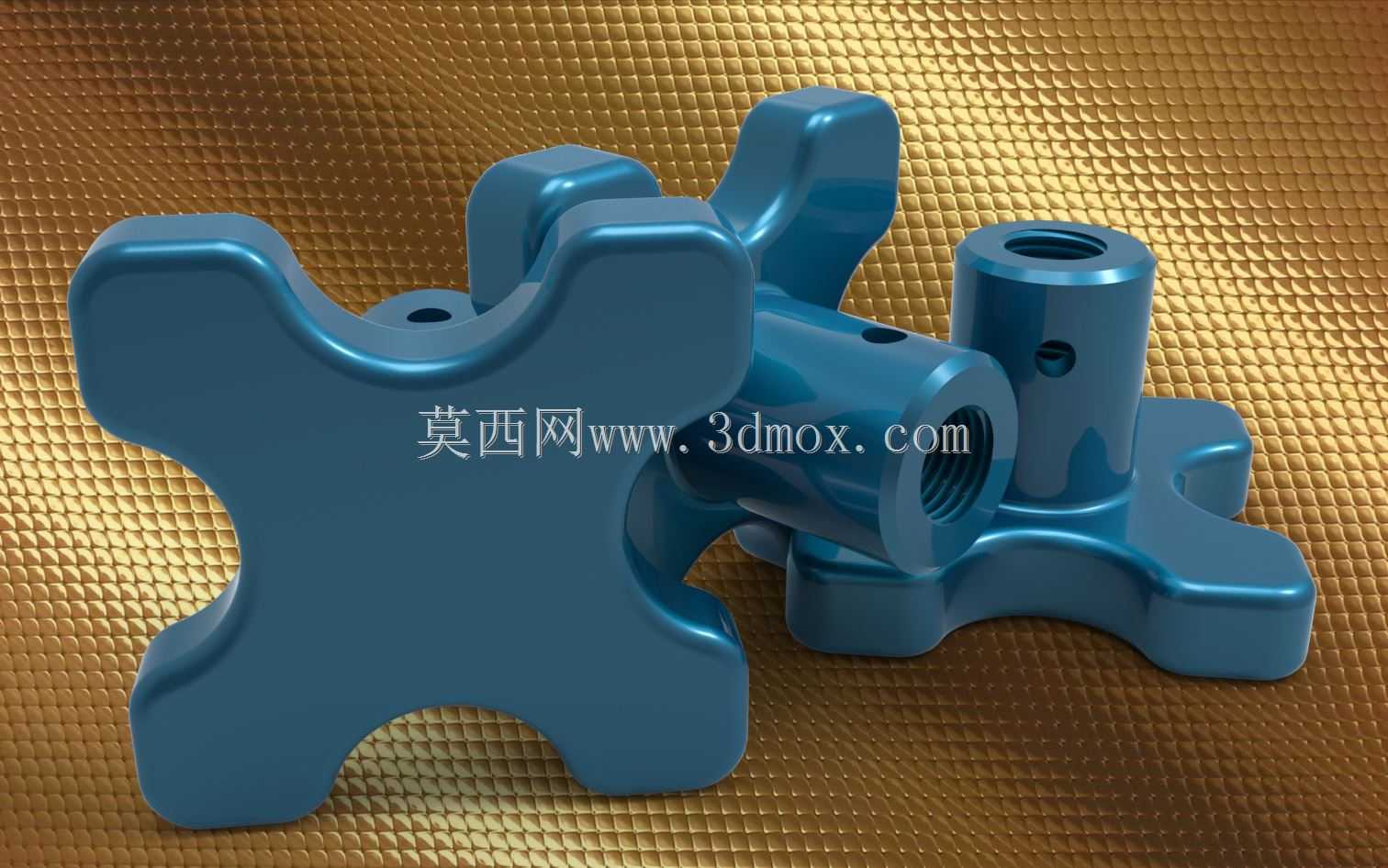

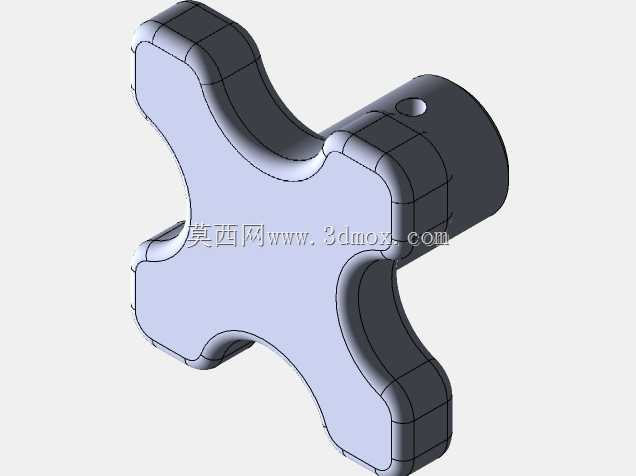

　　从结构设计逻辑来看，旋钮主体采用对称四翼外轮廓，四个凸起的握持边做了大圆角过渡处理，没有尖锐的棱角，一方面是避免操作人员徒手操作时划伤手部，另一方面对称结构能保证任意角度握持都能获得均匀的施力力矩，不需要刻意对准握持位置，哪怕是戴薄劳保手套操作也能顺利施力，不会出现打滑脱手的情况。中心的内螺纹孔采用标准M12规格，能直接和市面上通用的M12螺杆、螺柱配合，不需要额外加工转接结构，适配性很强；筒体侧面预留的径向小孔，是用来穿装定位销或者紧定螺钉的，当旋钮调节到指定位置后，可以通过这个孔位锁定旋钮和螺杆的相对位置，避免设备运行过程中受振动影响出现旋钮回转、位置偏移的问题，保证调节后的位置精度稳定。

　　安装边界上，旋钮的筒体段直径和翼展尺寸做了匹配设计，翼展长度控制在适合成年人手掌握持的范围，既不会因为尺寸过小导致施力力矩不足、拧不动锁紧力要求稍高的工位，也不会因为尺寸过大占用过多安装空间，在紧凑的设备面板、狭小的工装安装位里也能顺利布置。筒体的轴向长度根据螺纹旋合长度的标准要求设计，保证M12螺纹有足够的旋合圈数，能承受常规手动操作的锁紧力，不会出现螺纹滑牙、连接失效的问题。旋钮底部和安装面接触的位置做了平整的贴合面设计，锁紧时能和被固定件的表面均匀贴合，不会出现压痕不均、局部应力集中的情况，哪怕是在铝合金、工程塑料这类偏软的基材表面使用，也不会因为锁紧力过大压坏基材表面。

　　实际选型应用的时候，这类旋钮常用来替代需要扳手操作的普通螺母，用在不需要大扭矩锁紧、但需要频繁调整位置的工位，比如输送带的侧边导向条位置调节、工装夹具的快速压紧定位、检测设备的探头高度微调、小型设备的脚座水平调节等场景。设计时特意将外轮廓的棱边做了圆弧钝化，表面没有容易积灰的凹槽死角，日常设备清洁维护的时候很容易擦拭干净，在食品包装、医药生产这类对卫生清洁有要求的设备上也能适用。中心螺纹孔的同轴度和筒体的外圆保持了较高的加工精度，旋合在螺杆上的时候不会出现偏摆卡顿，转动手感顺滑均匀，长期反复调节使用也不会出现卡滞、磨损过快的问题。
