带键槽凸缘式联轴节法兰结构设计

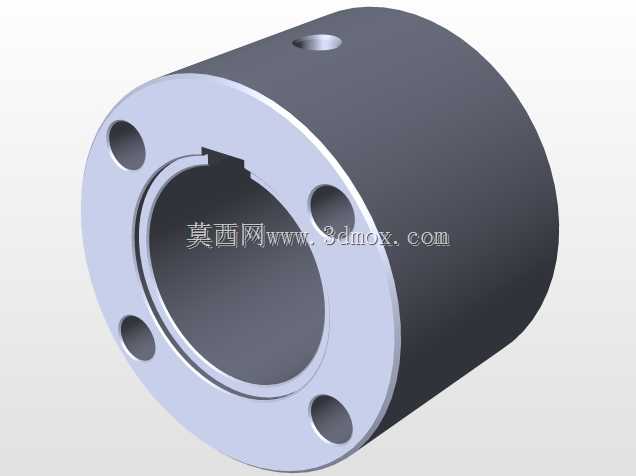

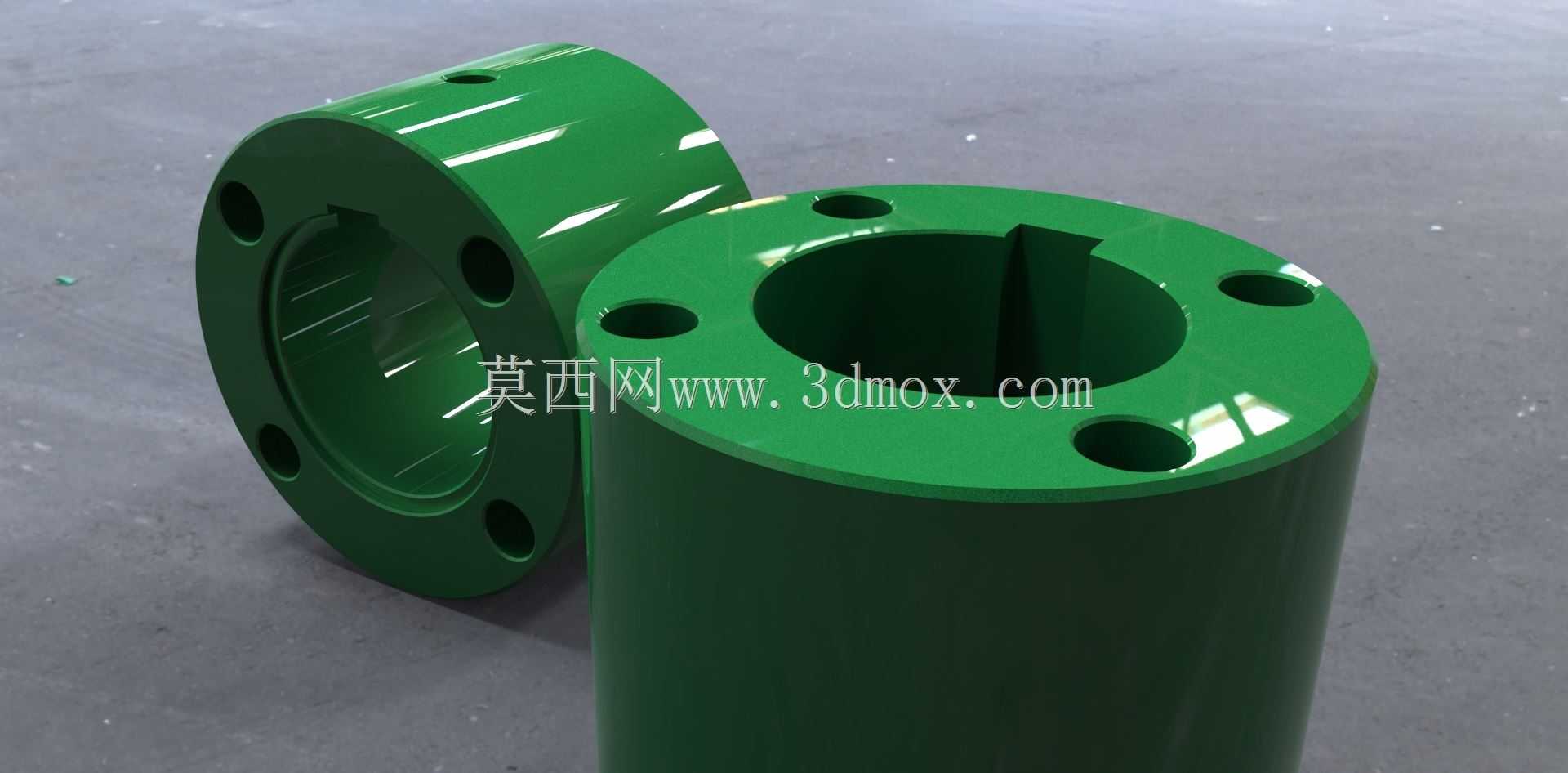

　　这类带键槽的凸缘式联轴法兰，主要用在两轴同轴度要求较高的传动链路里，常见于工业泵组、输送线驱动端、中小型减速机输出侧的刚性联接场景，区别于弹性联轴器，这类刚性法兰结构能传递更大的额定扭矩，不存在弹性元件老化失效的问题，适合重载、运行转速平稳、无频繁正反转冲击的传动工位。从结构设计逻辑来看，法兰主体为筒状回转结构，一端带均布螺栓孔的联接凸缘，内孔加工有标准平键键槽，装配时两个配对法兰分别通过键连接固定在两根待联接轴的轴端，再沿凸缘圆周穿入铰制孔螺栓完成锁紧，依靠法兰端面的摩擦力与螺栓的抗剪切力共同传递扭矩，安装时需要先校准两轴的径向跳动与端面间隙，避免运行过程中出现附加弯矩损伤轴承。设计过程中需要重点控制几个安装边界尺寸：

　　首先是内孔直径与配合公差，通常采用H7/k6的过渡配合保证轴与法兰的同轴度，键槽的宽度、深度公差严格对应轴伸的键尺寸，避免键连接出现松动；其次是凸缘端的螺栓孔分布圆直径，要匹配配对法兰的孔位，螺栓孔的孔径比螺栓公称直径大0.2-0.5mm方便装配找正，筒身部分的外径要预留足够的壁厚，满足额定扭矩下的抗剪切强度要求，同时筒身长度要覆盖轴端的配合长度，保证轴伸插入后有足够的接触面积分散应力。实际应用中这类法兰的端面会做精车处理，装配时贴合面的平面度误差控制在0.02mm以内，防止锁紧后法兰出现偏斜导致轴系振动，部分工况下会在两个法兰的贴合面加装定位止口，进一步提升同轴度精度，省去现场反复找正的工作量。

　　建模过程中需要注意键槽的位置与螺栓孔的相位关系，避免加工时键槽与螺栓孔出现位置干涉，法兰的所有锐边都做倒钝处理，筒身外圆与凸缘端面的过渡位置加工R角减少应力集中，长期承受交变扭矩的工况下还会对法兰进行调质处理提升整体韧性。
