工匠109金属板条车床丝杠端部衬套结构

　　这款衬套是小型台式金属车床进给系统的配套支撑零件，主要适配工匠109系列小型金属板条车床的丝杠端部安装位置，在车床的日常进给传动链路里承担着径向支撑、轴向限位以及磨损补偿的核心作用。小型台式车床多用于小尺寸金属零件的单件修配、教学实训以及小型工坊的精密零件加工场景，进给丝杠的运行稳定性直接决定了车削螺纹、走刀切削的加工精度，端部衬套作为丝杠与床身基座之间的衔接零件，其结构设计合理性直接影响丝杠的回转同轴度与运行阻尼。

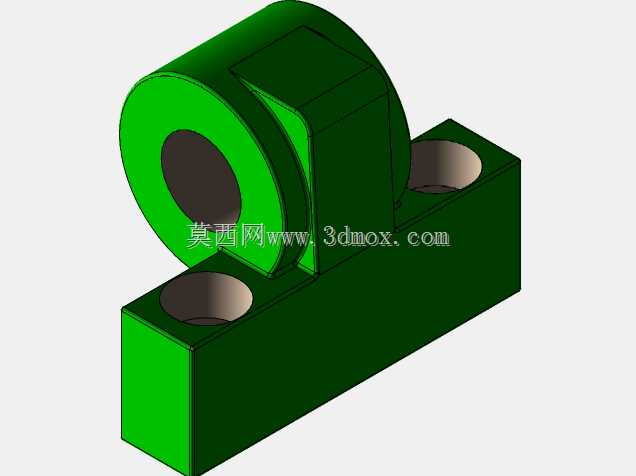

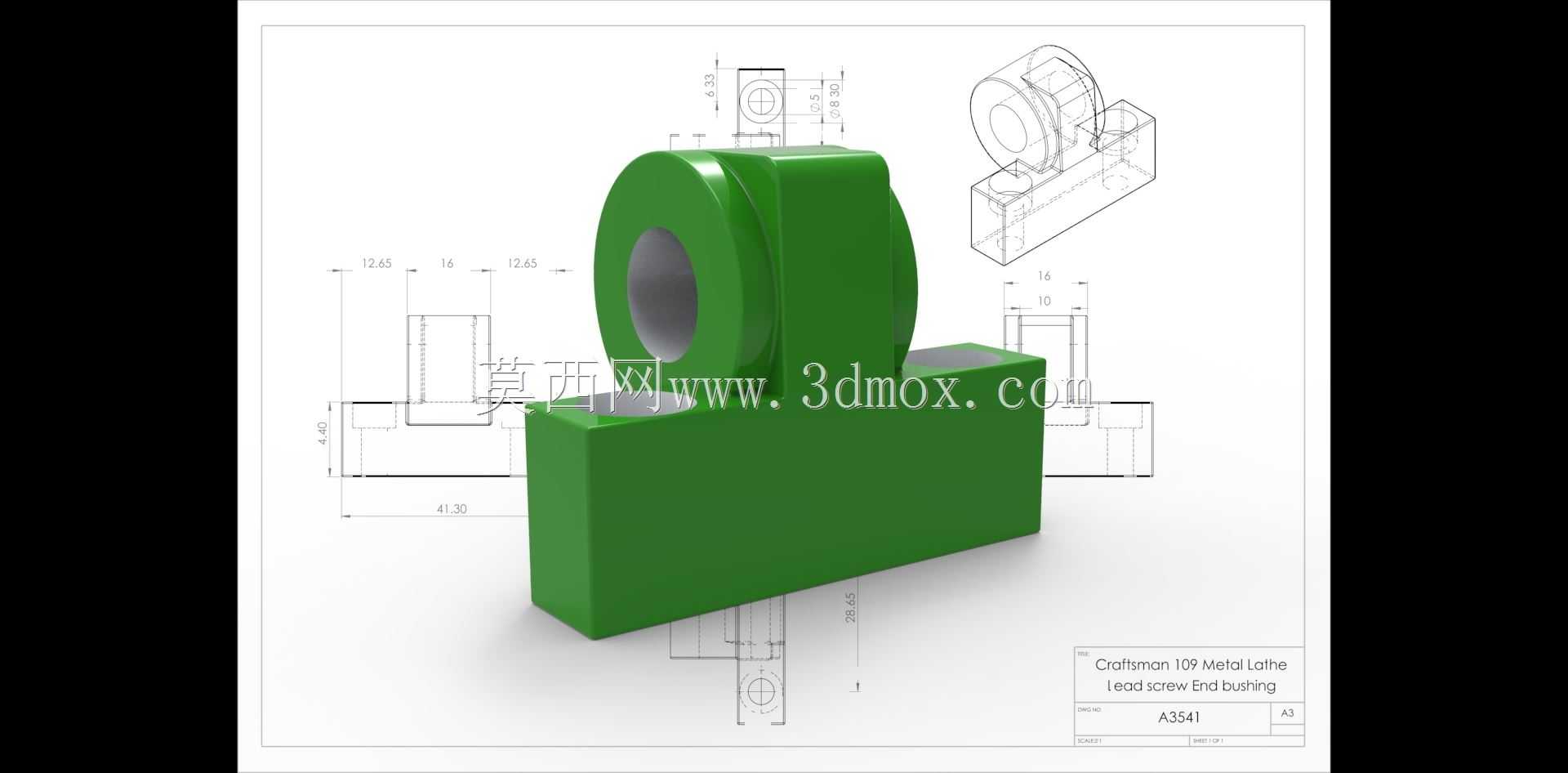

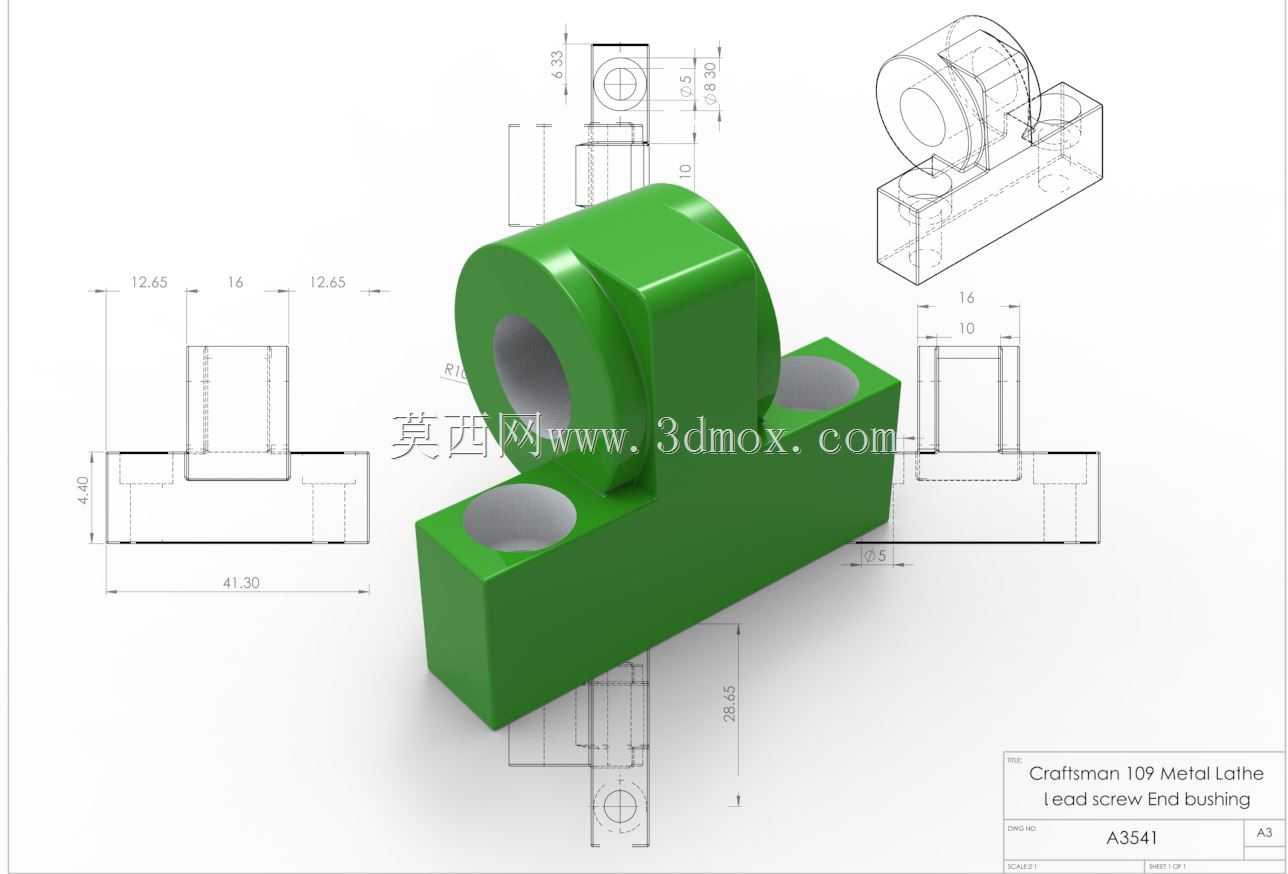

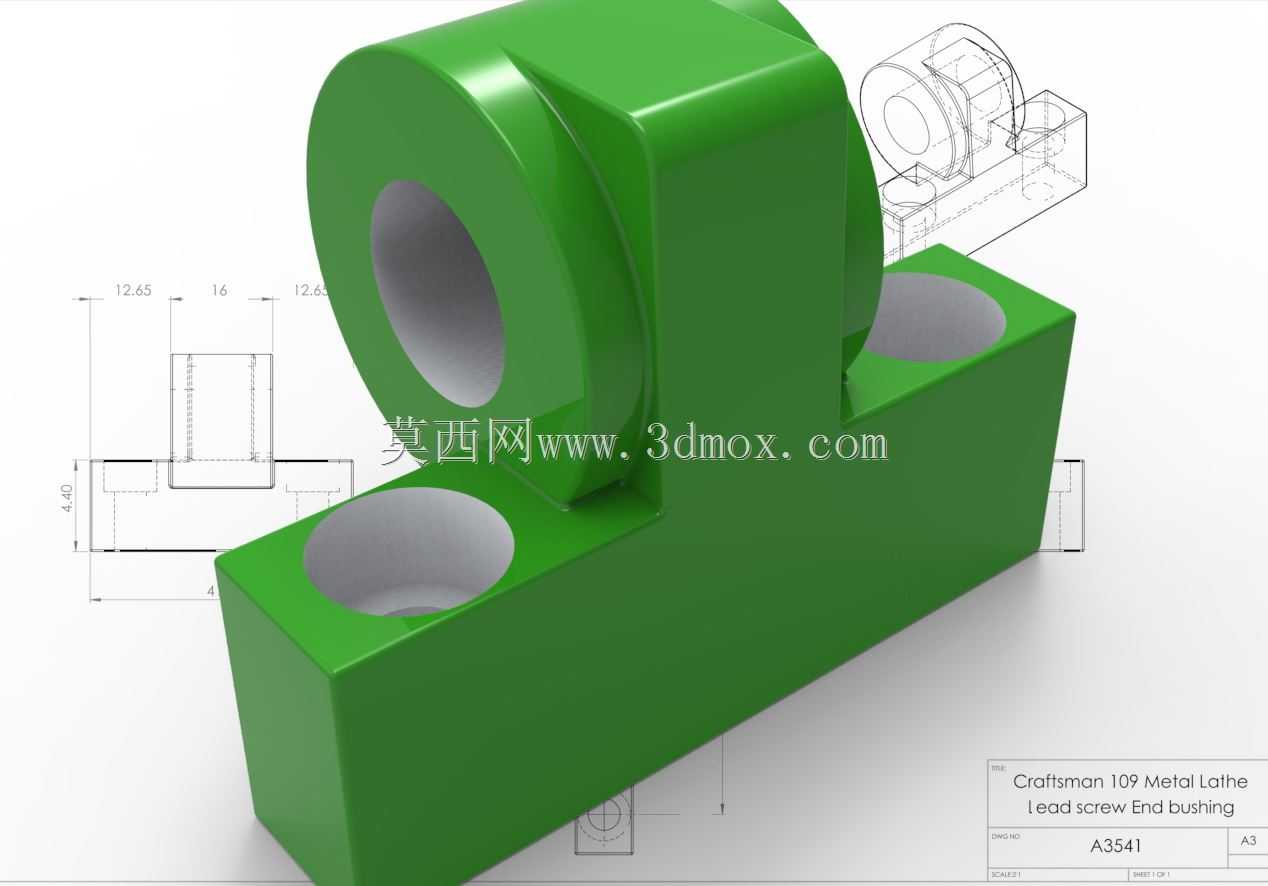

　　从结构设计来看，该衬套采用一体式L型安装基座搭配同轴支撑孔的布局，下方矩形安装块设置有沉头安装孔位，可直接通过内六角螺钉锁紧在车床床身端部的预制安装平面上，安装面的平面度公差控制在0.02mm以内，保证装配后支撑孔的轴线与丝杠进给方向保持严格平行，避免出现别卡、运行阻滞的问题。上方的圆筒支撑段内孔与丝杠轴颈采用间隙配合，配合间隙控制在0.01-0.018mm区间，既可以保证丝杠回转时无卡滞，又能限制丝杠的径向跳动量，避免高速进给时出现丝杠震颤影响加工表面粗糙度。支撑段的轴向长度经过匹配计算，可覆盖丝杠轴颈的配合长度，同时预留有润滑脂存储的微小环槽，日常维护时可在环槽内填充锂基润滑脂，降低轴颈与衬套内孔的滑动摩擦系数，延长零件的更换周期。

　　从安装边界来看，下方矩形基座的长宽尺寸完全适配工匠109车床端部的安装空间，不会与相邻的溜板导轨、进给手轮结构产生运动干涉，支撑孔的中心高与车床床身的丝杠安装中心高完全一致，装配时无需额外调整垫片即可保证同轴度要求。衬套整体采用铝合金材质加工，重量轻且具备足够的结构强度，同时铝合金的自润滑特性可以在短时缺油的工况下避免丝杠轴颈出现拉伤，相比钢制衬套更适合小型台式车床的低载荷、高频率启停的使用场景。在实际使用过程中，当衬套内孔出现磨损导致间隙超差时，仅需松开安装螺钉即可快速更换，无需对床身结构进行二次加工，大幅降低了小型车床的维护成本与停机时间。
