环芯式施胶作业专用心轴结构设计

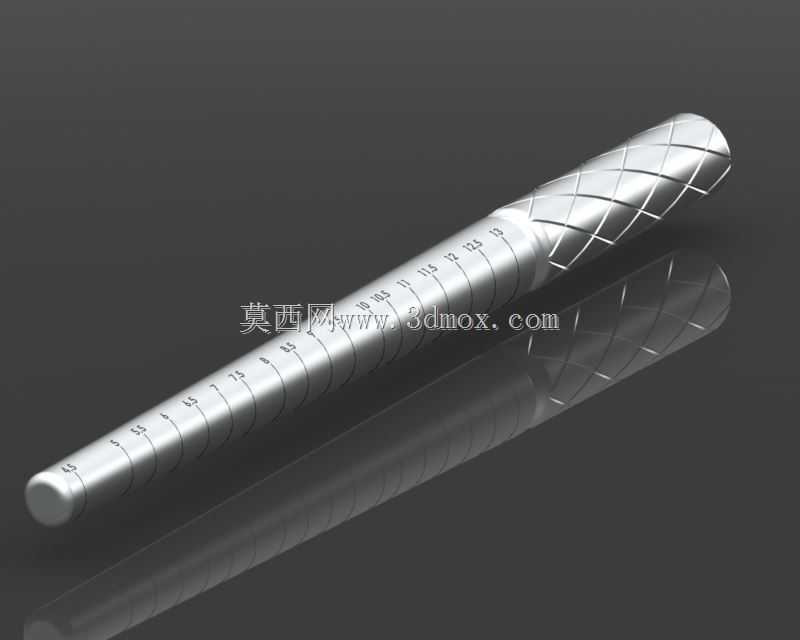

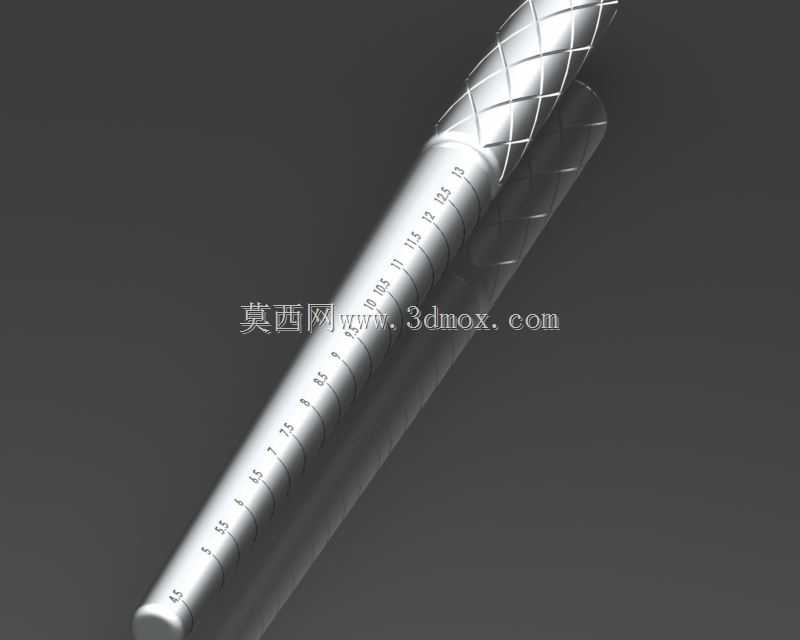

　　在包装印刷、纸品加工、复合板材生产的连续施胶工序中，环芯式施胶心轴是承载施胶环套、保证胶层均匀涂布的核心承载零件，这类零件的加工精度与结构合理性直接决定了施胶厚度的一致性，以及连续生产过程中胶层涂布的废品率。不同于普通光轴类传动件，该心轴的设计需要同时兼顾施胶环的周向定位、轴向锁紧，以及高速运转下的动平衡性能，还要适配不同宽度施胶工位的快速换型需求。从结构细节来看，心轴主体采用细长轴类设计，轴身加工有等距分布的环形刻度标识，可直接对应不同宽度施胶环的安装位置，换型时无需额外测量定位块间距，能大幅缩短工装调整时间；轴端的菱形网纹滚花区域，一方面用于安装时的手动夹持对位，避免光滑轴面打滑无法精准推入轴承座，

　　另一方面也可作为锁紧螺母的防松贴合面，提升轴向锁紧的摩擦力矩。施胶环安装段的轴径采用h6级公差配合，保证施胶环套入后无径向窜动，同时不会因为过盈量过大导致环套内孔胀裂，适配市面上主流规格的聚氨酯、丁腈橡胶材质施胶环。设计过程中需要重点控制轴的全长直线度，要求在全长范围内直线度公差不超过0.02mm，避免高速运转时出现径向跳动，导致施胶面出现胶层厚薄不均、条痕等缺陷；轴的两端中心孔采用B型带护锥结构，既方便磨床加工时的顶尖定位，也能避免长期使用后中心孔磕碰损伤，影响后续维修拆装的重复定位精度。安装边界方面，心轴两端的轴颈尺寸适配标准深沟球轴承的内孔配合，轴承位的轴向定位台阶高度控制在2mm，既保证轴承内圈的轴向定位可靠，

　　又不会因为台阶过高导致轴承拆卸困难；轴端的螺纹段长度预留了足够的锁紧余量，可同时适配轴承内圈压盖、锁紧螺母、防松垫圈的安装空间，不需要额外加工调整垫片。在实际生产场景中，这类心轴通常安装在施胶工位的两侧墙板之间，一端连接传动齿轮带动轴体匀速转动，施胶环随轴转动时将胶槽内的胶液均匀转移到待涂布基材表面，轴身的定位结构可同时安装多组不同宽度的施胶环，满足多工位同时施胶的生产需求，不需要为不同施胶宽度单独定制整轴，大幅降低了工装备件的库存成本。
