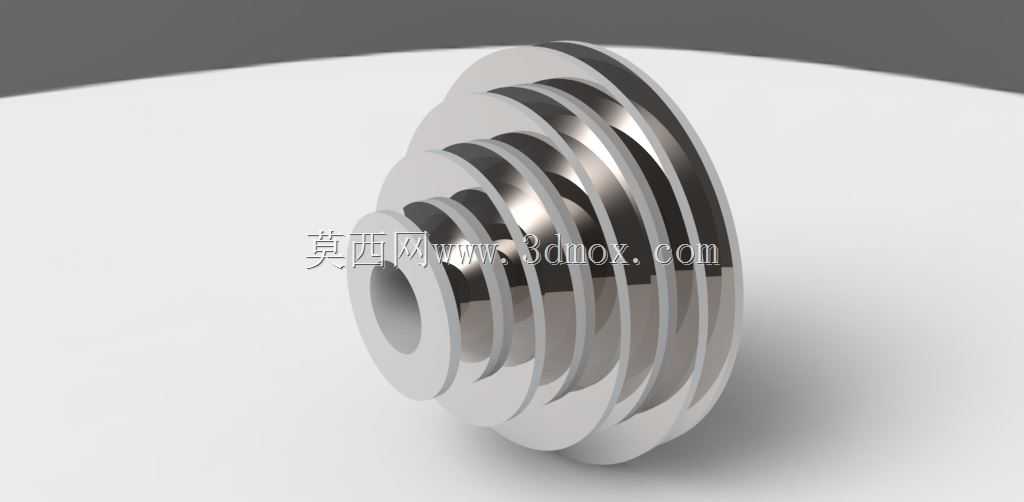

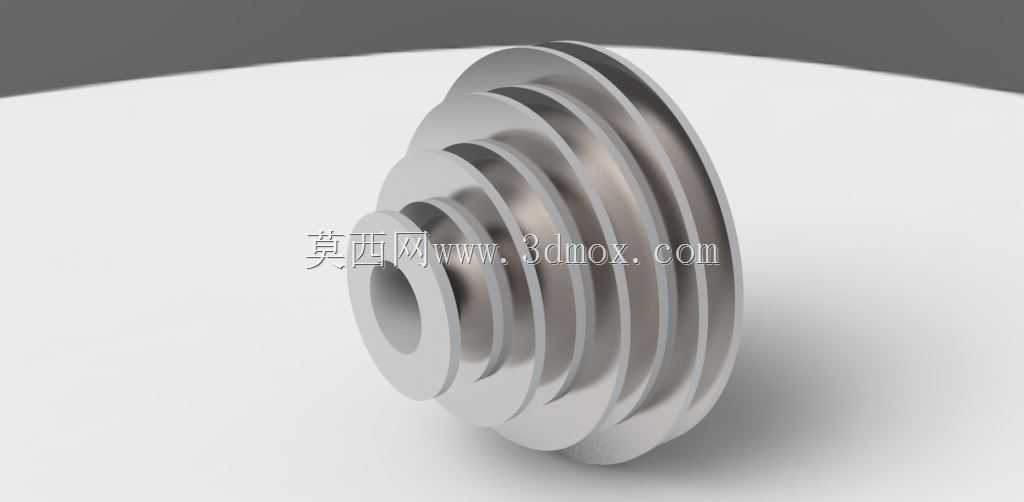

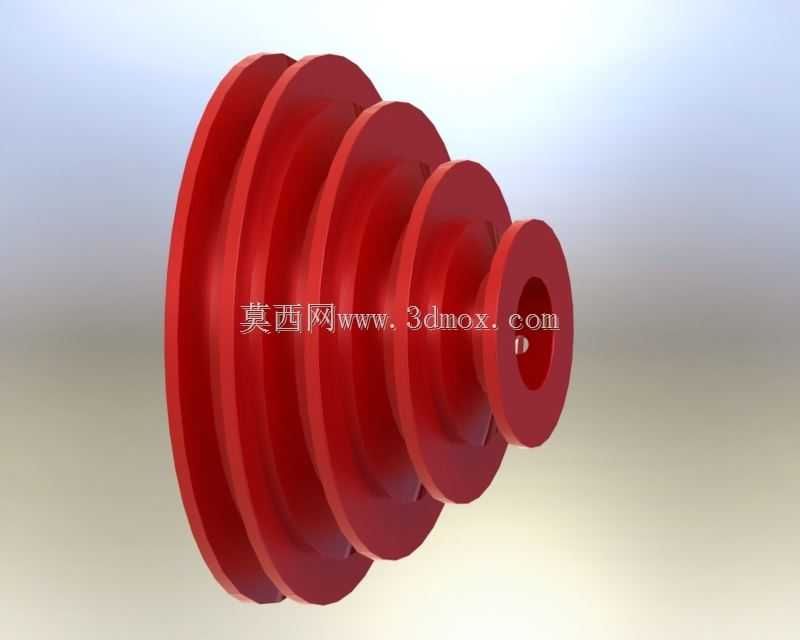

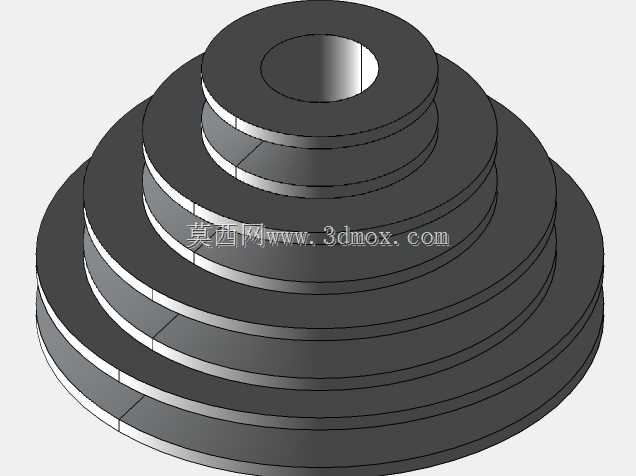

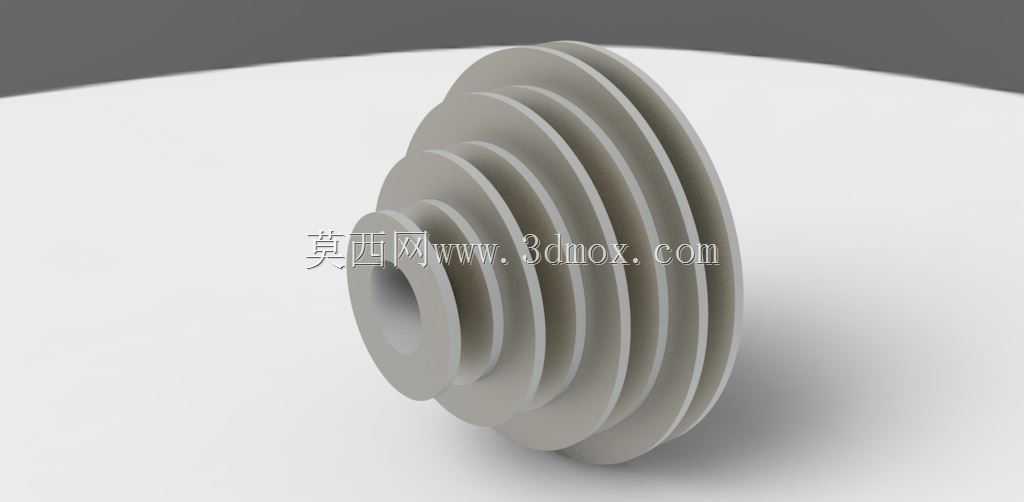

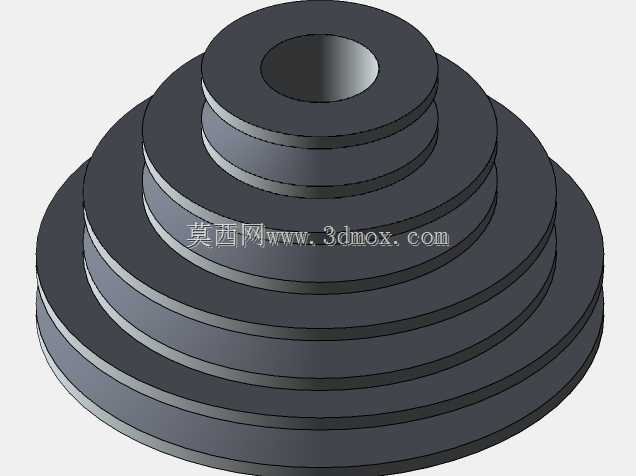

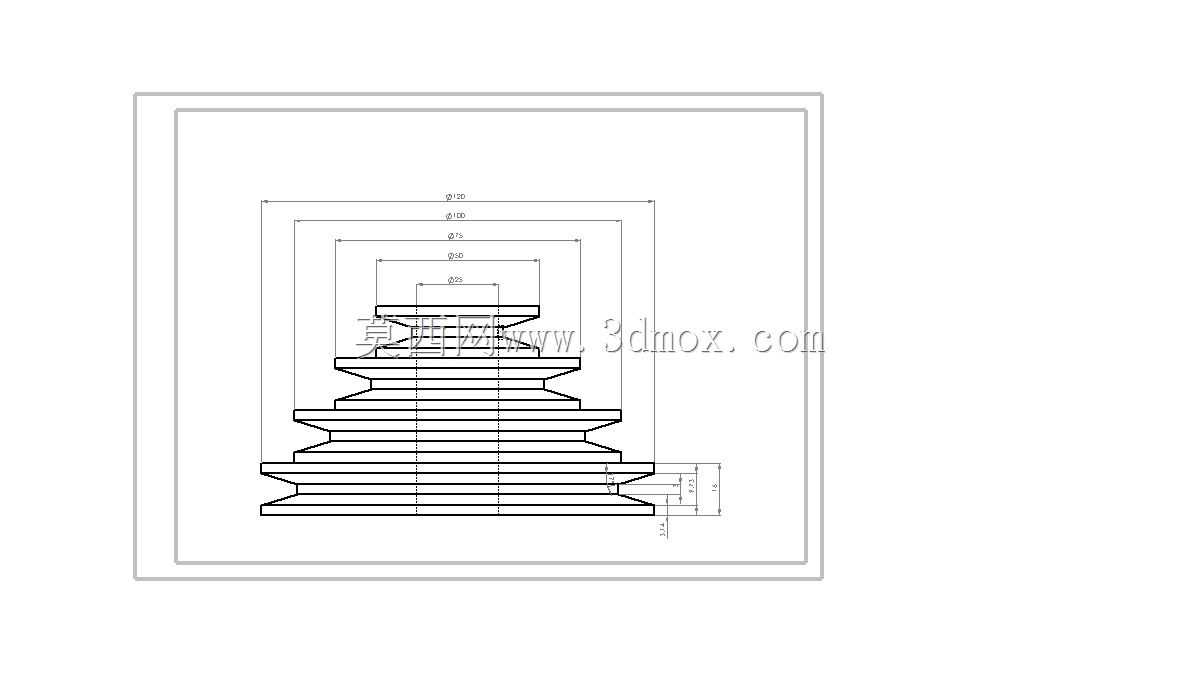

五级阶梯式多槽传动皮带轮结构

　　这类多槽阶梯皮带轮常应用在中小型台式加工设备、农用排灌机具、老式普通车床的主轴变速单元中，依靠不同直径的轮槽匹配三角带的传动比切换，无需额外配置变速齿轮箱即可实现多档转速输出，在对变速精度要求不高、载荷波动较小的传动场景中实用性极强。从结构设计来看，轮体采用整体式实心结构，五个直径依次递减的V型槽沿轴向等距排布，相邻槽间的挡边厚度经过载荷校核，既保证多根皮带同时传动时不会出现干涉蹭边，也避免了槽间壁厚过薄导致高速运转下的结构形变。轮体中心的通孔为轴安装位，孔壁预留了键槽加工余量，安装时可通过平键与传动轴实现周向固定，配合轴端挡圈即可完成轴向限位，安装边界适配常规直径的圆轴，不需要定制特殊规格的连接轴件。

　　设计过程中优先考虑了传动的稳定性，每个轮槽的楔角严格匹配标准三角带的截面角度，保证皮带与轮槽的接触面积足够，减少传动过程中的打滑丢转问题；轮体的外缘做了小角度的倒角处理，既方便皮带安装时的滑入对位，也能去除加工毛刺避免运转过程中割伤皮带帘布层。不同直径的轮槽对应不同的传动比，使用时可根据输出端需要的转速，将三角带移动至对应直径的槽位，大直径槽位对应低转速大扭矩输出，适合重切削、大负载抽水这类工况，小直径槽位对应高转速低扭矩输出，适配轻载打磨、小流量输送这类场景。轮体的轴向尺寸经过紧凑化设计，五个槽位排布后整体轴向长度控制在合理范围，不会过度占用传动箱的轴向安装空间，相邻设备的安装间距不需要额外放大，适配多数现有设备的改造替换需求。轮体的材质适配范围较广，建模时预留了铸铁、铸铝、工程塑料等不同材质的工艺调整余量，铸铁材质适合重载连续运转的工业场景，铸铝材质适合对自重有要求的移动类设备，工程塑料材质适合低载荷低噪音的民用机具场景。
