大直径锥头管道加工尾管定心结构

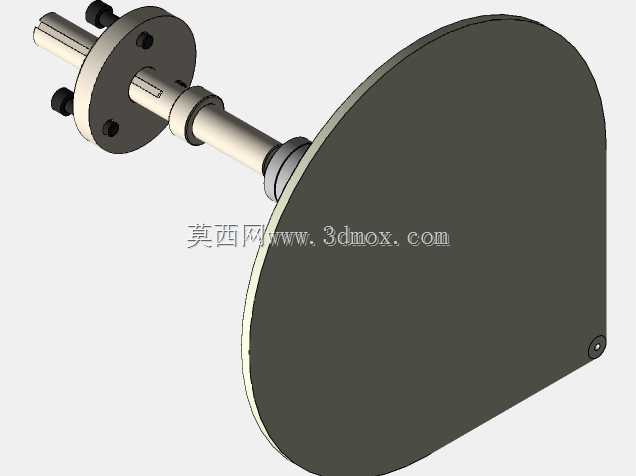

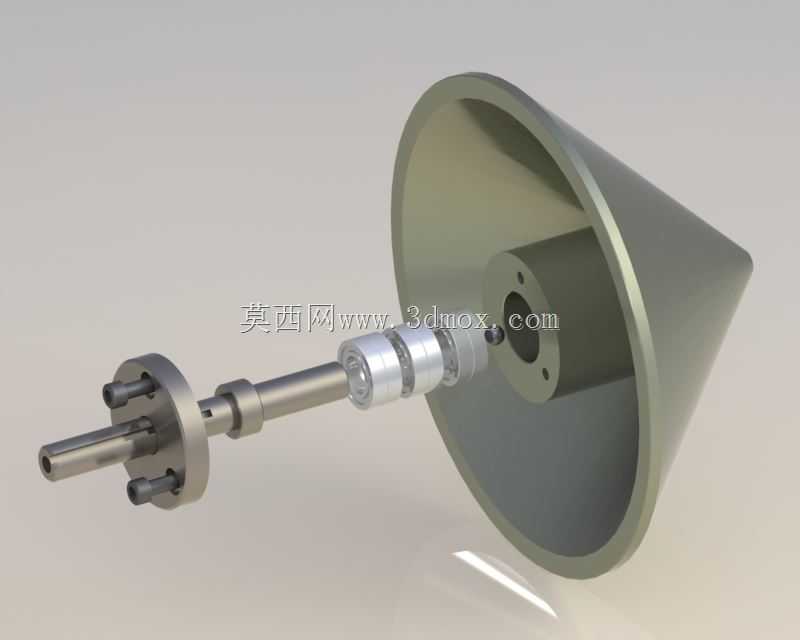

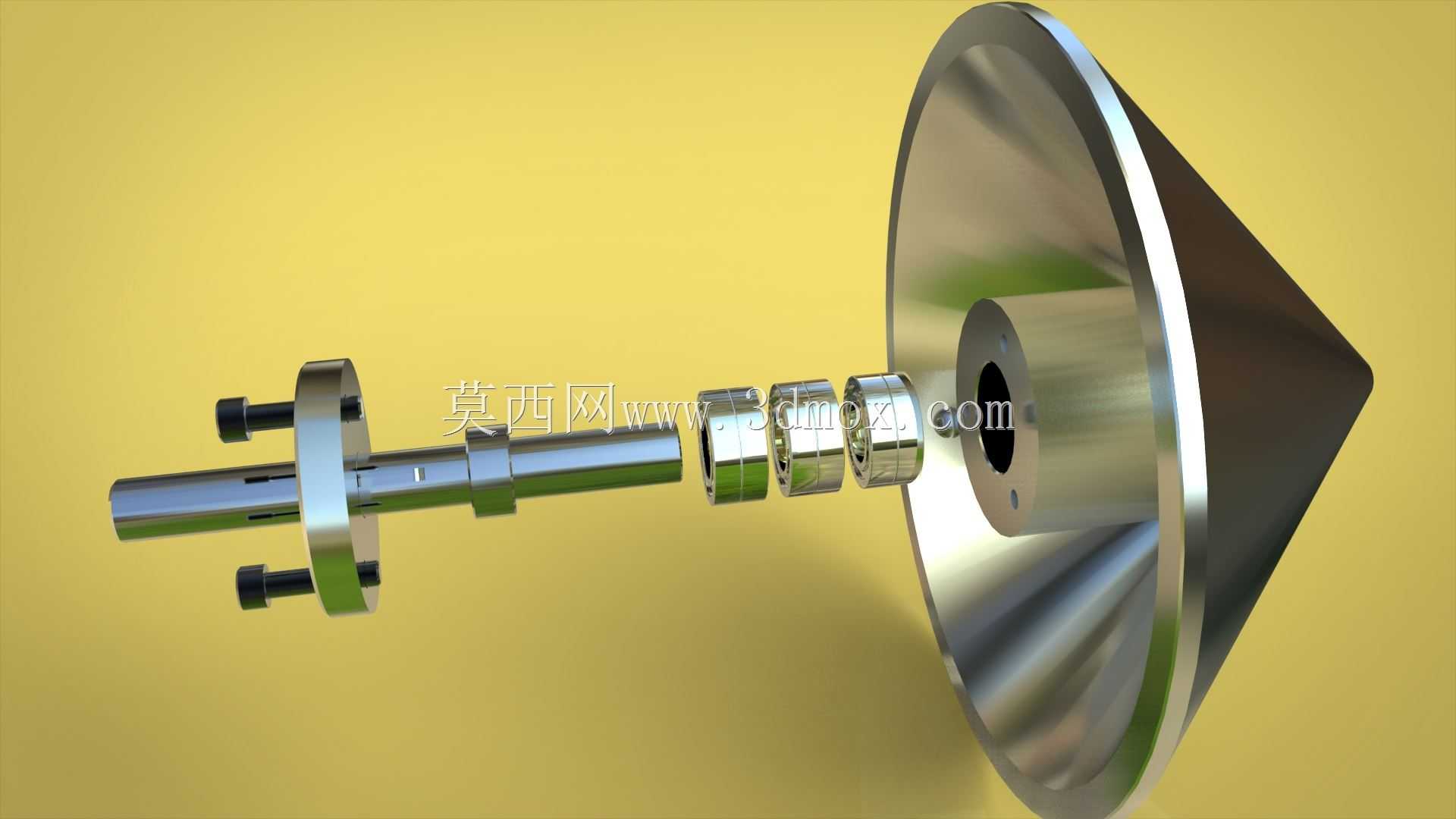

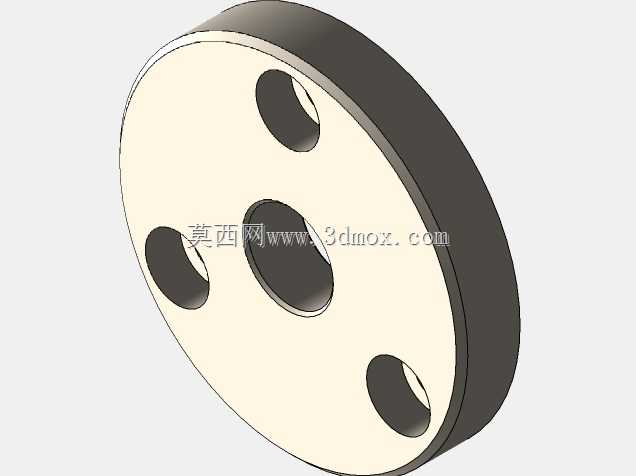

　　在大口径管道、厚壁筒类工件的内孔加工、端面车削、同轴度检测工序中，常规顶尖的尖点结构无法适配大内径工件的定心需求，容易出现装夹偏摆、加工振纹、同轴度超差等问题，这款带大直径锥形头的活中心结构，正是针对这类大内径工件的装夹定心场景设计。从结构组成来看，整套部件包含主轴连接段、轴承支撑组、定位法兰、锁紧组件以及大直径锥头工作端，主轴连接段采用标准莫氏锥度设计，可直接适配普通车床、卧式镗床、专用管道加工设备的尾座套筒，无需额外制作过渡连接套，降低现场工装改造成本。定位法兰上对称布置的两组锁紧螺栓，可在锥头顶紧工件后完成轴向锁止，避免加工过程中因切削力冲击导致锥头移位，保证定心精度的持续性。轴承支撑组采用多组角接触球轴承配对安装的结构，

　　可同时承受径向切削力与轴向顶紧力，在工件高速旋转时仍能保持平稳运转，不会出现卡滞、窜动的问题。大直径锥头的锥面经过精磨处理，表面粗糙度控制在Ra0.8以内，与工件内孔接触时为面接触而非点接触，可有效分散顶紧力，避免薄壁管道类工件被顶出凹痕、变形，锥头的锥角经过反复验证，适配内径范围覆盖常规工业管道的多数常用规格，无需频繁更换顶尖头即可完成不同管径工件的装夹。安装时需注意，尾座套筒伸出长度不宜超过总行程的三分之二，顶紧工件后需锁紧尾座锁紧手柄，再通过法兰上的锁紧螺栓完成二次锁止，加工前需手动盘车检查工件旋转是否顺畅，锥面与工件内孔是否完全贴合，避免出现局部接触导致的定心偏差。日常维护时，需定期清理锥面附着的切削碎屑、油污，

　　定期向轴承腔注入润滑脂，避免轴承干磨导致精度下降，若锥面出现磕碰、划伤，需及时修磨或更换锥头部件，避免影响定心精度。这类定心结构相比常规顶尖，在大内径筒类、管道类工件加工场景中，装夹效率可提升40%以上，同轴度加工精度可稳定控制在0.02mm以内，尤其适合长输管道预制、大型筒体件加工、液压缸筒生产等场景的装夹定位需求，结构设计上充分考虑了现场操作的便捷性，所有易损件均采用模块化设计，可单独拆卸更换，降低长期使用的维护成本。
